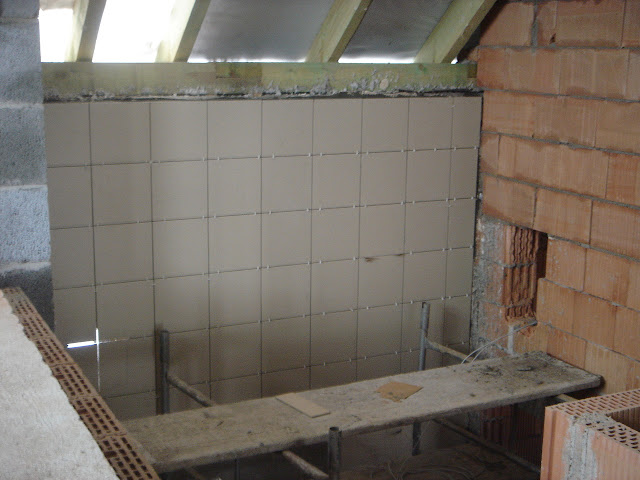

Pierwszy wykończony fragment wnętrz : ściana na której zawiśnie rekuperator:




http://lh6.ggpht.com/_veqBg40l6qY/SYdeoEI61QI/AAAAAAAAC4M/mve3TDSUS9Q/s640/DSC05899.JPG






Oto i on w trakcie montażu:




http://lh5.ggpht.com/_veqBg40l6qY/SYde5K8VQkI/AAAAAAAAC4o/VL43TwkDJpg/s640/DSC05948.JPG

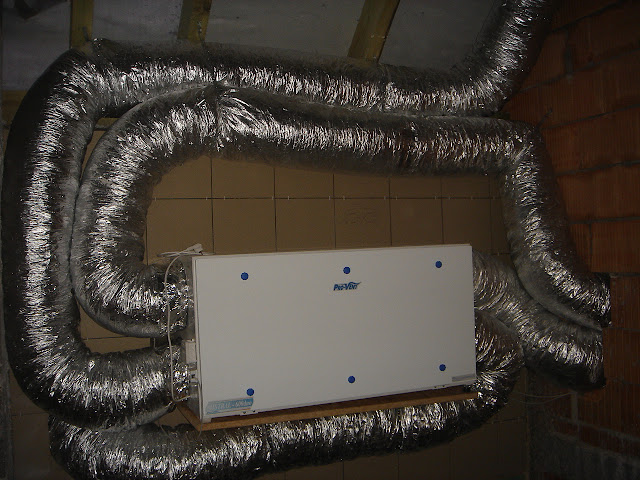

Centrala MISTRAL 600 DUO :




http://lh6.ggpht.com/_veqBg40l6qY/SYdfJugMsrI/AAAAAAAAC5A/o6uwdfTBmU4/s640/DSC05959.JPG




Podstawowe funkcje :




a/ wentylacja




b/ odzysk ciepła




c/ zapewnienie czystości powietrza ( kurz , alergeny , pyłki , itp )




d/ zapewnienie odpowiedniej wilgotności powietrza




Kilka danych :




Podwójny wymiennik krzyżowy.




Procesorowy układ rozmrożeniowy z kontrolą opóźnienia czasu zadziałania.




Wkład zimowy (odzysk ciepła) i blok letni ( zwiększenie przepływu powietrza).




Strumień objętości powietrza - 350 - 600 m3/h




Spręż dyspozycyjny - 300 - 100 Pa




Sprawność temperaturowa - 91 - 82 %




Poziom natężenia dźwięku - 34dBa (1 bieg) - 46dBa (4 bieg)

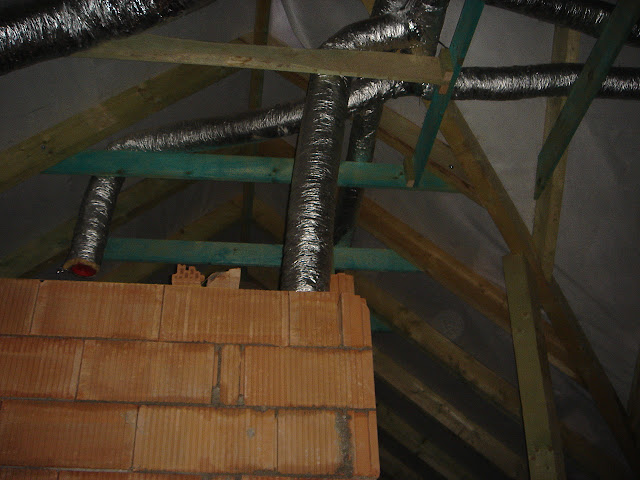

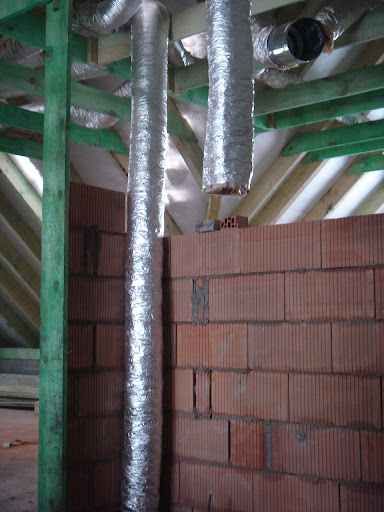

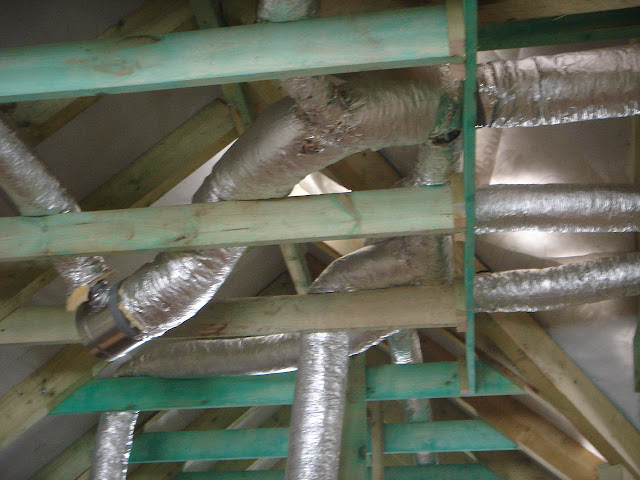

I instalacja w trakcie rozkładania. Rury (najgrubsze mają średnicę 25 cm) , rurki , kolanka, trójniki , przejścia , itp odpowiednio łączone we wszystkich warstwach.




http://lh4.ggpht.com/_veqBg40l6qY/SYdfZuFaJ7I/AAAAAAAAC5c/VdUYSBWeoxo/s512/DSC05902.JPG




http://lh3.ggpht.com/_veqBg40l6qY/SYdgWCznfrI/AAAAAAAAC64/T4SpGnjGsfc/s640/DSC05960.JPG




http://lh4.ggpht.com/_veqBg40l6qY/SYdf-qSanUI/AAAAAAAAC6U/G1D5AMh-2kY/s640/DSC05909.JPG

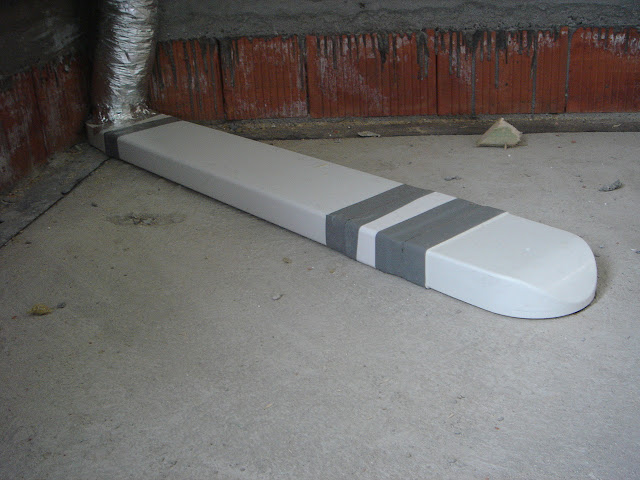

Takim płaskim kanałem świeże ogrzane powietrze popłynie do pomieszczeń na parterze.




http://lh3.ggpht.com/_veqBg40l6qY/SYdhFBD7CQI/AAAAAAAAC8A/j-sPXcVYSTk/s640/DSC05916.JPG

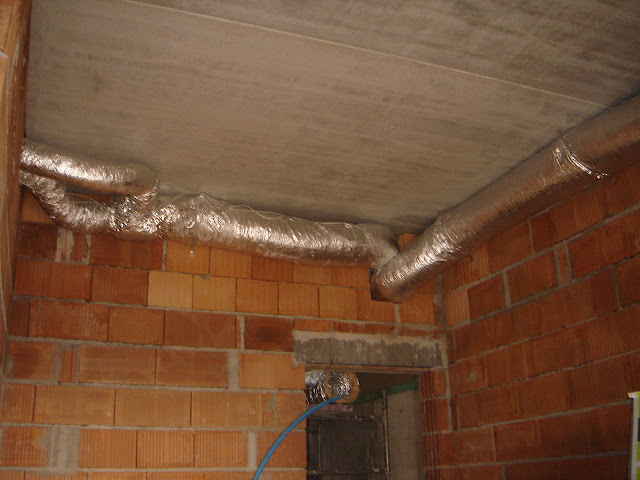

Grubą rurą wzdłuż ściany garażu zużyte powietrze trafi do wyrzutni




http://lh4.ggpht.com/_veqBg40l6qY/SYdhkAdg9iI/AAAAAAAAC8w/H7WShaqo5ao/s640/DSC05951.JPG






Okrągła "dziura" na wyrzutnię.




http://lh5.ggpht.com/_veqBg40l6qY/SYdhsQgUZ5I/AAAAAAAAC9A/b7rejzngLHA/s640/DSC05929.JPG

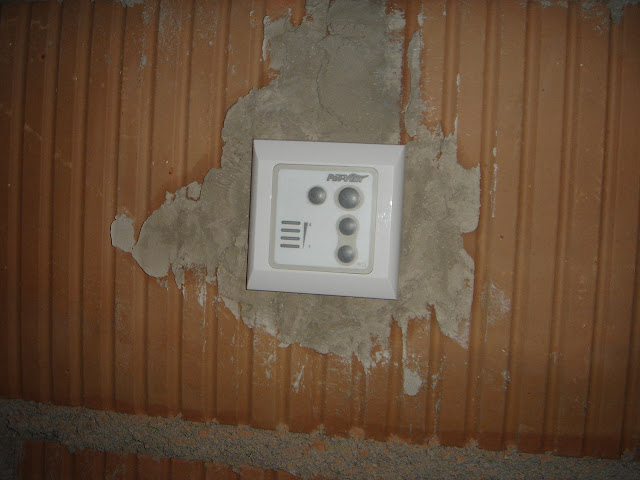

Zamontowany na czas prób i pomiarów STEROWNIK.




http://lh6.ggpht.com/_veqBg40l6qY/SYdh7vP0puI/AAAAAAAAC9c/f31aW5jZYYc/s640/DSC05952.JPG




Na koniec Ekipa Od Wentylacji bardzo sumiennie pomierzyła strumienie powietrza nawiewanego do poszczególnych pomieszczeń. Wywiewanego oczywiście również. Drobne regulacje i wszystko odpowiada założeniom w projekcie instalacji. Nie pozostało nic innego jak cały układ odebrać , co potwierdza "Protokół skuteczności".




Oczywiście pozostało pozakładać anemostaty w sufitach i kratki w ścianach ale to dopiero po tynkowaniu. Tymczasem wszystkie zakończenia przewodów zabezpieczają stylowe czerwone korki.
