zarazek

Według mnie połączenie w środku płyty było błędne. Zmieniłem konfigurację (szary na N, brązowy na L) na płytce i zadziałały 2 pola. Szukając przyczyny usterki pozostałych 2 pól zauważyłem spalony warystor. Po wymianie powinna być w 100% sprawna. Dziękuję za uwagi

Zgadza się. Płyta ma 2 obwody. Jestem prawie pewny, że monter na linii pomylił szary z brązowym przy wpinaniu, dlatego zapytałem czy może ktoś zaglądał do takiej samej płyty. Jutro przepinam na własną odpowiedzialność te 2 przewody i dam znać co się stało z płytą.

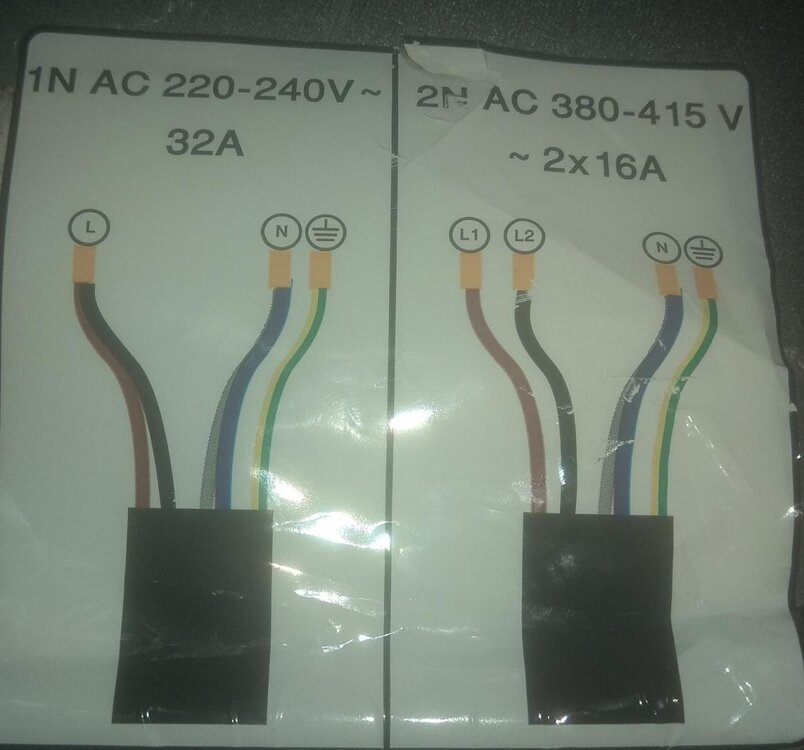

Rysunek rozumiem, ale nie rozumiem dlaczego przewód oznaczony na rysunku w instrukcji (zdjęcie nr 2) jako neutralny doprowadzony jest później do "modułu zasilania" i tam oznaczony jest jako fazowy. Faza nie powinna iść na tej płytce najpierw na zabezpieczenie?

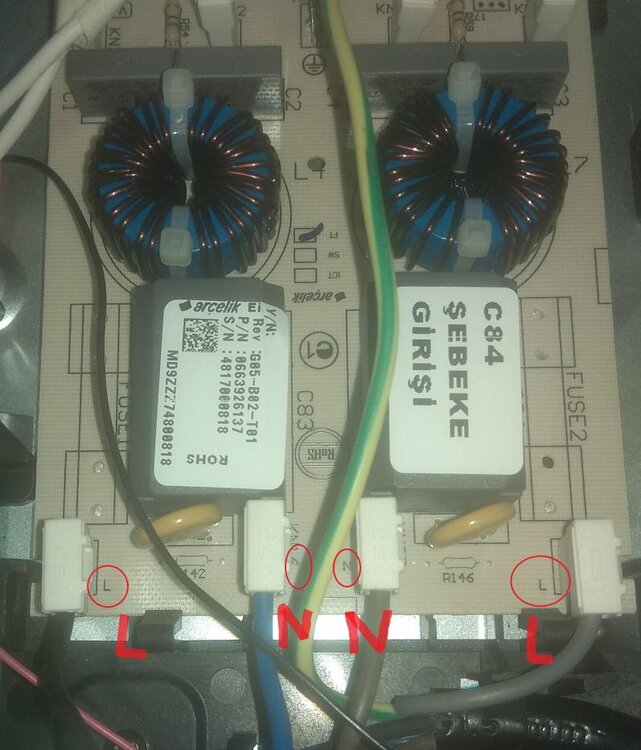

Witam wszystkich forumowiczów! Otrzymałem uszkodzoną płytę indukcyjną BEKO hii64401at. Płyta uszkodzona została na skutek podpięcia 3 przewodów fazowych, zamiast 2. Wszystko wygląda w porządku, tranzystory sprawne, jedynie przepalone zabezpieczenie w module zasilania. Płyta przewiduje podłączenie 2 przewodów fazowych - czarny, brązowy oraz 2 N - niebieski i szary. Patrząc na moduł zasilania szary przewód oznaczony jest jako L. Może ktoś mi doradzi czy nie przepiąć szarego przewodu na N na nowej płytce.
