Ogrzewanie Ceramiczne

[daszko]

Wiem, że dość potężnie wygląda, ale w miarę czytania tego wątku codziennie zmieniałem wstępny projekt,aż w końcu postanowiłem wybudować coś większego, by mieć jak najmniej pracy przy piecu.

Całe szczęście pomieszczenie w którym go stawiam jest spore i można po ustawieniu pieca się po nim poruszać, ale niestety skład opału muszę przenieść w inne miejsce.

Sama bryła pieca + wymiennik to prawie 3m długości 1,20 szerokości i 2 metry wysokości, do tego dojdzie jeszcze ocieplenie, wstępnie planuję po 15 cm z kazdej strony.

Fotki prześlę może jutro jak dokończę palenisko, bo narazie jest tam niezły bałagan.

[Bogusław_58]

kupiłem 1000 cegieł i zabrałem się za budowę, narazie idzie całkiem nieżle, w środe jak dobrze pójdzie palenisko bedzie gotowe, a wymiennik może za tydzień, bo jest ogromny i będzie miłał masę całkowitą ok 10 ton.

f



1000 cegieł szamotowych waży ok 3.5 tony,więc reszta urządzenia grzewczego czyli brakujące 6.5 tony to z czego?Chyba nas rolujesz?

Pozdrawiam.

[daszko]

Jedna cegła waży ponad 4 kg, szamot to palenisko i elementy wymiennika bezpośrednio stykające sie z gorącymi gazami, pozostałe kilogramy to zaprawa zduńska, zaprawa gliniana, grzejniki szyna kolejowa na sklepieniu wymiennika, woda w grzejnikach oraz cegła czerwona którą wszysko jest obudowane z zewnątrz, tej czerwonej ze wstępnych wyliczeń wyjdzie tez ok 1000, co razem w przyblizeniu daje ok. 10t, dokładnie trudno zwarzyć, bo zaprawa szamotowa i gliniana na mokro jest strasznie ciężka i nie bardzo wiem ile bedzie ważyć po wypaleniu, zaprawy glinianej wychodzi mi dość sporo, bo grzejniki są grubo nią otulone po to, by przyjęła na siebie naprężenia powstałe wskutek rozszerzenia się grzejników, nie wiem ile sie będa rozszerzać, i obawiałem się, że moga rozepchnąc cegłe, więc otulam je warstwą gliny. Jest jeszcze kilka szt. drzwiczek wyczystnych żeliwnych, ale to chyba nie będzie nic akumulowało. Edytowane 6 Kwietnia 2010 przez daszko

[Bogusław_58]

Jeśli jest tak jak mówisz,to gratuluję odwagi,ponieważ prototypy najcześciej nie chcą działać tak jak chcemy i trzeba je rozbierać.Im większa masa,tym więcej wynoszenia.Sam myślałem o takim ciężkim piecu, ale na razie nie miałem okazji czegoś takiego realizować.Jeśli go rzeczywiście zbudujesz i zechcesz udostępnić swoje spostrzeżenia, to będzie bardzo ciekawie.

Pozdrawiam.

[daszko]

Już część musiałem rozebrać, ale na szczęście nie dużo, bo nie wiedziałem, że na glinie trzeba murować bardzo cienką fugą, a pierwsze dwa elemementy wymiennika mam fugę ok. 1cm, obawiam się, że jak się wypali szalunek na sklepieniu, to mogłoby się ono złożyć zanim glina się wypali, a nawet gdyby się wypaliła i by trzymało, to co po kilku latach ta fuga może się wykruszyć, albo utlenić, w miejscach mocno obciążonych poza paleniskiem zastapię glinę zaprawą szamotową ze szkłem wodnym, będzie bezpieczniej, tak więc cały dzień roboty, albo i dłużej będę miał do tyłu, bo pewnie przyjdzie mi z rozbiórką pójść ciut dalej, by zachować wiązania.

Obawiam się tylko tego, że jak już mi się uda wszystko nagrzać, to jak ciepło po cegle powędruje wgłąb do kaloryferów będących wymiennikami, to mój mini bufor 350 litrów i kaloryfery, jest jeszcze bojler 100 l. (ale on niewiele odbierze) w domu nie nadążą tego odbierać i będzie mi się woda gotowała, na wszelki wypadek przygotuję podłączenie do wodociągu, by w razie czego mieć możliwość awaryjnego schłodzenia.

Myślę też, by na każdym segmencie wymiennika zamontować termometr mierzący temperaturę wody, by mieć rozeznanie, przynajmniej na początku jak będę się uczył palić co się dzieje z temperaturą i w jakim tempie wzrasta w zależności od tego jak długo się pali i z jaką mocą, pewnie na początku bedzie ciężko.

Nie wiem czy czasem nie dałem zbyt małej warstwy cegły szamotowej do płaszcza wodnego, bo jest to 12 cm no i trochę tej otoczki z gliny, na sklepieniu chcę dać 24 cm, bo myślę, że tam będzie wyższa temperatura i gdybym dał 12, do u góry by się gotowało, a pionowe wymienniki byłyby ledwo ciepłe.

[daszko]

Narazie mam przerwę, bo czekam na drugą dostawę cegły.

[Wojtek_796]

Daszko!



Glina ogniotrwała ma skurcz wysychania na poziomie 8% i stratę prażenia około 10%. Sama glina "siądzie" Ci w ogniu więc o jakieś 20%. Wykruszyłoby się to jak nic, o rozszczelnieniu i pęknięciach nie wspomnę.

Glinę musisz schudzić, albo użyć gotowej zaprawy szamotowej. Przyjmuje się, że uziarnienie kruszywa schudzającego powinno wynosić połowę grubości fugi. Dlatego zaprawa szamotowa zawiera kruszywo o uziarnieniu 0 - 1 mm i jest przewidziana do spoin grubości 2 mm. Do innych, żeby nie pękały, trzeba innej zaprawy.



Pozdrawiam

[Bogusław_58]

Zawsze mowiłem,że podłogi to przyszłość

Pozdrawiam.

[Wojtek_796]

Bogusław, od tej strony Cię nie znałem.

[Bogusław_58]

Opisałem kiedyś podłogę,którą zrobiłem w swoim domu z keramzytu.Napisałem tylko jeden post i nie przypuszczłem,że spotka mnie w przyszłości nowe wyróżnienie.Oczywiście dziękuję Gospodarzom za nowy tytuł.



Mam nadzieję,że mnie nie wygonicie z "Ogrzewania" ?

[Wojtek_796]

To jest kolejny dowód na to, że nie ilość tylko jakość...

[ja14]

Gratulacje Bogusław;-)



Dorobiłem szyber do TD (Ciekawe czy się pokaże?):

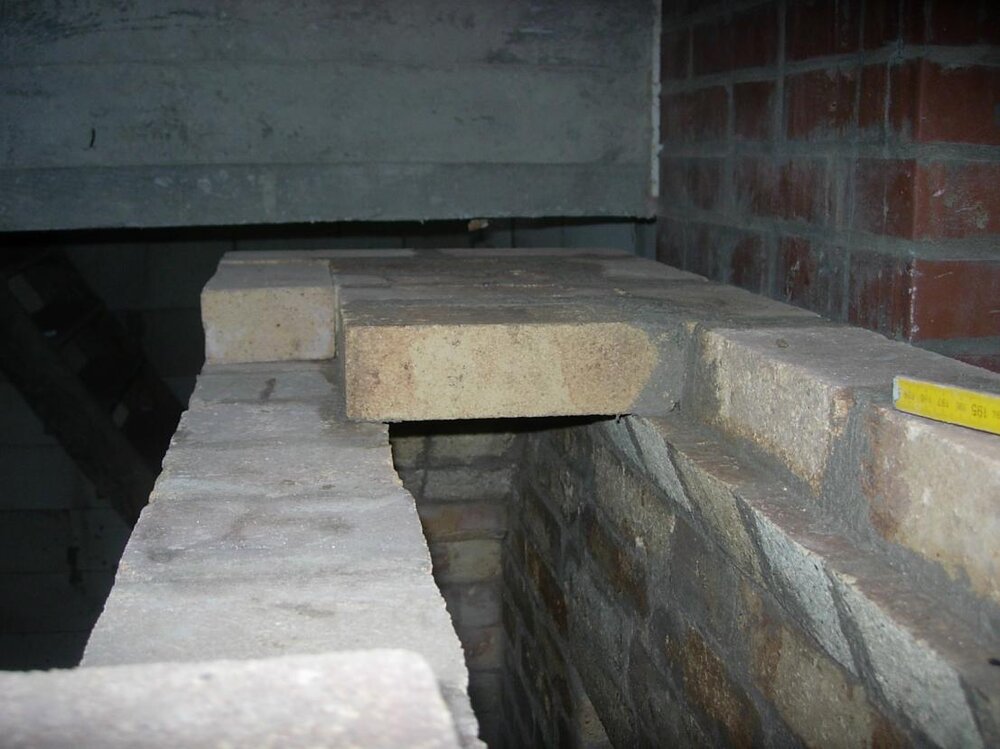

Pomału zaczynam też robić "sufit":



Niestety nowe forum nie jest zbyt kompatybilne z moim sprzętem dlatego będę tu już rzadko zaglądał

Jak zainstaluję się w nowym miejscu to podeślę Wam linka - mam nadzieję, że czasem zajrzycie.



Pozdrawiam.

[Wojtek_796]

Witam!



Pewny jesteś, że z tej blachy nie zrobi Ci się łódka. Popiół będzie ją podnosił do góry. Powinna mieć według mnie jakieś prowadzenie i usztywnienie. Poza tym cięgno powinno być tak zrobione, żeby w obie strony blachę ciągnąć - pchana może się zakleszczać. Rogi też powinny być zaokrąglone.

Będziesz miał potem dostęp do tego miejsca? Co to za materiał?



Pozdrawiam

[ja14]

Sam szyber jest z tej blachy nierdzewnej, o której kiedyś rozmawialiśmy. Cięgno to coś co kupiłem jako drut zduński a wygląda na elektrodę miedziowaną.

Na zimno chodzi lekko i bez zacięć - nie wiem jak będzie po rozgrzaniu. Rogi są lekko zaokrąglone i oszlifowane. Dostęp jest łatwy choć wąski - z wyczystki.



Trochę się obawiam, że zrobi się lódka - no ale zobaczymy - będę się martwił jak się zrobi.



Pozdrawiam.

Edytowane 8 Kwietnia 2010 przez ja14
bo tak

[Wojtek_796]

Jaki to jest gatunek? Jeżeli 1.4301, to granicę żaroodporności ma na poziomie 300 st. Może się wyginać.

[Bogusław_58]

Dorobiłem szyber do TD (Ciekawe czy się pokaże?):



Zdjęcia teraz są wyraźniejsze i wszystko widać bez "wspomagaczy".

Czysto masz przy tym Twoim piecu, jak w laboratorjum.

Dzięki za gratulacje.

Pozdrawiam.

[Bogusław_58]

http://upload.wikimedia.org/wikipedia/commons/thumb/5/55/Flag_of_poland_29_01.svg/800px-Flag_of_poland_29_01.svg.png

[ja14]

Witam.



Co za pech. Ledwie pogratulowałem Bogusławowi nowego tytułu to już mu zabrali! Mam nadzieję, że to nie moja wina;-)

Wojtek - tak to dokładnie ten gatunek stali. No trudno, jak się wygnie to nowy szyber zrobię może z płytek szamotowych?

Prawie skończyłem sklepienie. To znaczy zrobiłem 2 warstwy cegieł i teraz się zastanawiam czy dać trzecią warstwę cegieł czy może lepiej dociązające płytki betonowe (jakieś krawężniki, płyty chodnikowe czy coś w tym rodzaju). A może trzecią warstwę a na to beton?

Muszę jeszcze dorobić zamknięcia do wyczystek, obsadzić drzwiczki i można testować.

Pozdrawiam.

[Wojtek_796]

Lepiej zrobić wieniec z cegieł i w powstałą przestrzeń wsypać suchą zaprawę szamotową. Uzyska się uszczelnienie i zabezpieczenie. Można to też zasypać po wymurowaniu warstwy elewacyjnej - po prostu musi być warstwę wyższa od rdzenia. Potem można to nakryć nawet płytą gk po nasączeniu jej szkłem wodnym, żeby uzyskać łatwe do sprzątania zwieńczenie.



Pozdrawiam

[ja14]

Prawdę mówiąc nie planowałem pokrywy sensu stricto. Po co mi miejsce, na ktorym będzie się zbierał kurz? Zamierzam dociągnąć warstwę elewacyjną do samego sufitu (oczywiście ze szczeliną dylatacyjną) a nad rdzeniem dać tylko izolację aby nie przegrzać stropu. Celem tych płyt betonowych miało być tylko dociązenie poprzednich warstw cegły żeby lepiej się trzymały. Chociaż pomysł z zasypką bardzo mi się podoba. Muszę pomyśleć jak to połączyć.

Mam prośbę do doświadczonych - jak mocujecie drzwiczki. U mnie wygląda to tak jak na obrazku - jest miejsce na kołki mocujące - ale nie bardzo wyobtażam sobie żeby jakiekolwiek kołki trzymały w warunkach piecowych.
