no i jeszcze podliczenie kWh na koniec stycznia :)



wiec mamy tak:



http://karolina.reczek.eu/murator/2012.01.31/_MG_3310.JPG



i tak:



http://karolina.reczek.eu/murator/2012.01.31/_MG_3312.JPG



tak wiec zuzycie jest teraz ciut wieksze, a mianowicie 458kWh na CO i CWU. z czego 177h na CO i 42h pracy na CWU. Wiec jakies 25% zuzycia energi jest na CO. Idac dalej, 343,5kWh poszlo na CO. Liczac po 57gr za 1kWh, wychodzi 195PLN. W dalszym ciagu jest to calkiem przywzoity wynik.

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 weeks później...
  • Odpowiedzi 254
  • Utworzony
  • Ostatnia odpowiedź

Najaktywniejsi w wątku

mam nadzieje, ze dzis bedzie ciekawie.



Jak juz pisalem, monitoruje sobie prace mojej pompy ciepla, licze sobie to i owo, a wszystko to po to, aby obnizyc zuzycie energii elektrycznej i musze przyznac, ze jestem coraz blizej celu. Rok obecny traktuje dosc testowo, zeby zebrac dane do analizy. Co prawda, brauje mi w domu jeszcze kilku rzeczy, ale malymi kroczkami dojdziemy i do tego.



natomiast dzis chcialem wrzucic kilka danych liczbowych i wykresow z ostatnich 20 mroznych dni.



na poczatek, wykres temperatur na zewnatrz i wewnatrz budynku:



http://karolina.reczek.eu/murator/2012.02.16/temperatura.JPG



widac te nasze mrozy i stabilna temperature w domu, ktora caly czas byla powyzej 22.5C. Widac tez, jak ladnie temperatura podnosila sie podczas slonecznych dni. Pompa chodzila praktycznie tylko noca.



a teraz policzone straty ciepla dla tego samego okresu czasu, dla domu i dla garazu, przy zalozeniu, ze w garazu byla temperatura +5C ( przez caly ten czas w garazu byla wlaczona podlogowka).



http://karolina.reczek.eu/murator/2012.02.16/straty_ciepla.JPG



bardzo ladnie widac, jak to wszystko wyglada.



na podstawie tych dwoch wyreksow, liczac czas pracy PCwychodzi nam 170,5h.

liczac pole pod zielonym wykresem na rys. 2 mamy straty ciepla w kWh dla calego domu z garazem. jest to 1795,5kWh.



zakladajac, ze:

1. moje szacunki co do strat ciepla sa lekko zanizone, z kilku powodow, o ktorych nie bede sie tutaj rozpisywal

2. nie uwzgledniam dokladnie zyskow slonecznych, poniewaz nie mam jak tego zmierzyc (czujnik pomiaru naslonecznienia jest w planach na rok obecny)

3. brak zyskow bytowych (sa one dosc malo znaczace tutaj)

4. brak optymalizacji pracy PC (automat sterujacy pompa jest strasznie glupi :) i pracujemy obecnie nad zrobieniem swojego sterownika zewnetrznego, ktory bedzie uwzglednial wiecej parametrow)

to i tak uzyskujemy dosc niezle przyblizenie i potwierdzenie w pomiarach parametrow obliczeniowych, poniewaz PC ma moc 10kW, a wiec wyprodukowala w tym czasie 1700kWh ciepla, co w odniesieniu do policzonych strat na poziomie 1795,5kWh daje bardzo duza zgodnosc.



jak juz pisalem wyzej, w planach jest zautomatyzowanie calego systemu z uwzglednieniem:

- czasu wschodu i zachodu slonca

- strat ciepla calego budynku

- pomiaru naslonecznienia

- i oczywiscie temperatur zewnetrznych i wewnetrznych.



napisanie algorytmu, ktory bedzie efektywnie optymalizowal prace PC na podstawie tych danych jest dosc duzym wyzwaniem, natomiast pozwoli on na obnizenie kosztow ogrzewania o jakies 30% (takie sa moje szacunki).



mam nadzieje, ze to, co tutaj napisalem, bedzie dla kogos przydatne.

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 weeks później...

Dzis bedzie przyrodniczo! :)



niedziela rano, koncowka zimy... a za oknem... za oknem Odra szaleje! :) posiadanie rzeki "za plotem" ma pewne zalety. W niedziele rano utworzyl sie kolo nas zator z kry! a woda na rzece zmienila swoj poziom w ciagu jednego dnia o ponad 2m!!



tu widac niewiele...



http://karolina.reczek.eu/murator/2012.02.27/IMG_3585.jpg



ale tutaj juz wiecej!



http://karolina.reczek.eu/murator/2012.02.27/IMG_3589.jpg



no i zblizenie na kre!



http://karolina.reczek.eu/murator/2012.02.27/IMG_3590.jpg



a tutaj dla kontrastu to samo miejsce w czasie przejscia kry i po nim:



http://karolina.reczek.eu/murator/2012.02.27/IMG_3585_1.jpg

http://karolina.reczek.eu/murator/2012.02.27/IMG_3594.jpg

Edytowane przez reraham
Odnośnik do komentarza
Udostępnij na innych stronach

tuz obok brzeg Odry po przejsciu zatoru i wyrzucona kra na brzeg:



http://karolina.reczek.eu/murator/2012.02.27/2012-02-26%2013.40.47.jpg



ten kawalek lodu byl mniej wiecej wielkosci Malucha :)



http://karolina.reczek.eu/murator/2012.02.27/2012-02-26%2013.41.39.jpg



a tutaj juz widok rzeki u nas "za plotem":



http://karolina.reczek.eu/murator/2012.02.27/2012-02-26%2013.49.41.jpg



miejsce pokazane rowniez w poprzednim poscie. Mozna sobie porownac stan rzeki. Roznica w poziomach byla ponad 2m!! i to wszystko w ciagu ok 6h!!

Odnośnik do komentarza
Udostępnij na innych stronach

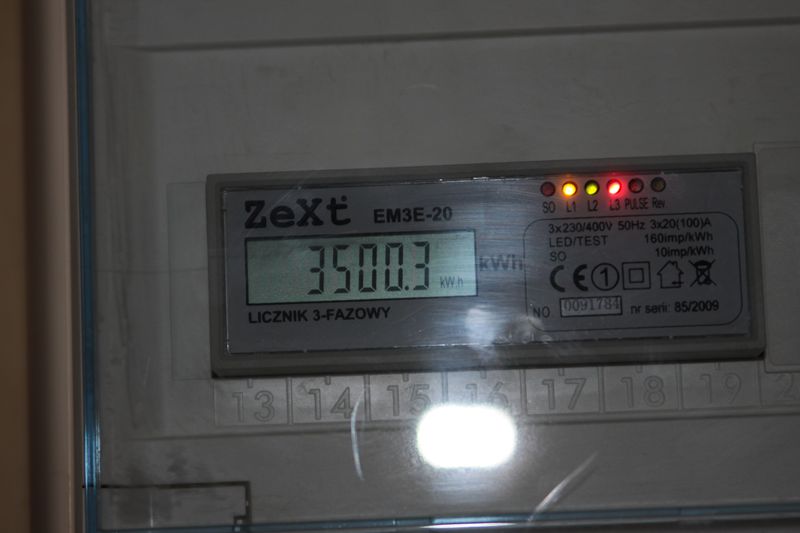

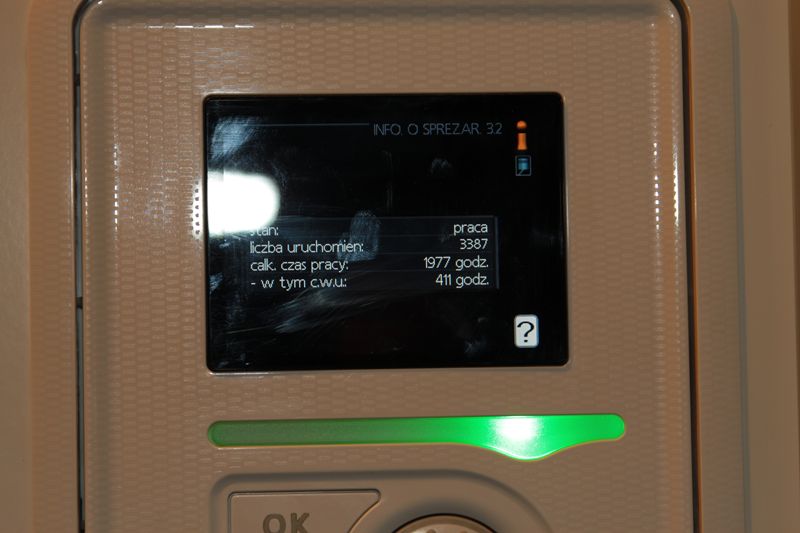

podliczenie kosztow ogrzewania na koniec miesiaca luty:



zdjcia licznikow:

http://karolina.reczek.eu/murator/2012.03.04/IMG_3729.JPG

http://karolina.reczek.eu/murator/2012.03.04/IMG_3730.JPG



tak wiec, zuzylismy 587,2 kWh, z czego:

czas pracy sprezarki: 235h

CWU - 48h

CO - 187h



tak wiec, przy stalej cenie pradu, 57gr/kWh mamy:

pompa zuzyla pradu za 334,70PLN

z czego na CWU: 63PLN

CO: 272PLN



wynik calkiem niezly, biorac pod uwage lutowe mrozy.

Edytowane przez reraham
Odnośnik do komentarza
Udostępnij na innych stronach

  • 4 weeks później...

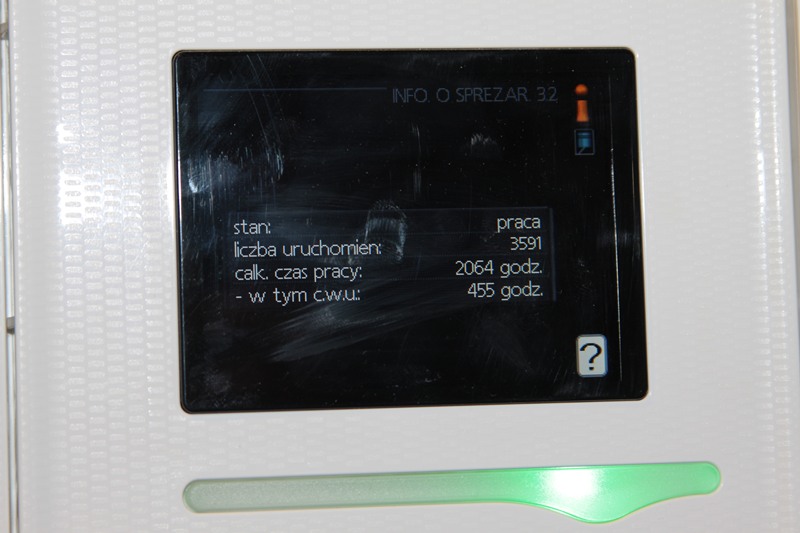

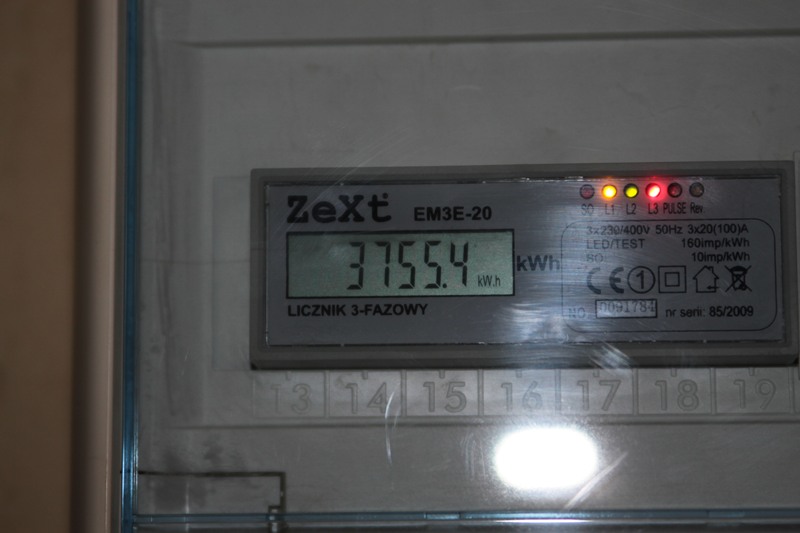

na koniec marca robie zestawienie licznikow:



http://karolina.reczek.eu/murator/2012.04.01/IMG_4066.JPG

http://karolina.reczek.eu/murator/2012.04.01/IMG_4067.JPG



Jak wiadac:

tak wiec, zuzylismy 255,3 kWh, z czego:

czas pracy sprezarki: 87h

CWU - 44h

CO - 43h



wiec CWU mamy jakies 75PLN, a CO okolo 70PLN przy stalej cenie pradu 57gr.



na koniec kwietnia zrobie zestawienie za caly sezon grzewczy.

Odnośnik do komentarza
Udostępnij na innych stronach

a tak poza tym, zalozylismy twanik :) troche pracy to kosztowalo, bo na chwile obecna trawnik zajmuje jakies 1500-1600m2. Kupilismy 40kg trawy, dzialka przeorana 2 razy, po kazdej orce bronowana... tutaj zdjecia po bronowaniu:



http://karolina.reczek.eu/murator/2012.04.01/IMG_3931.JPG



po kazdym bronowaniu zbieralismy korzenie darni i wszystkiego, co tam roslo + kamienie, ktore wyszly spod ziemi :) w sumie bylo tego chyba ponad 80 taczek :)



http://karolina.reczek.eu/murator/2012.04.01/IMG_4068.JPG



jeszcze troszke zostalo do pozbierania, a na chwile obecna znajduje sie "na obrysie" trawnika. Pewnie peknie 100 taczek! :)



a tak wyglada efekt koncowy, po 2x orce, 2x broniwaniu, 1x walowaniu, i grabieniu calosci:



http://karolina.reczek.eu/murator/2012.04.01/IMG_4069.JPG



http://karolina.reczek.eu/murator/2012.04.01/IMG_4070.JPG



zabralem sie tez za podcienienad duzym oknem w salonie (zewnetrzna zaluzja),



http://karolina.reczek.eu/murator/2012.04.01/IMG_4072.JPG



musze dorobie troche deseczek, ale plan jest taki, zeby do Swiat skonczyc.

Odnośnik do komentarza
Udostępnij na innych stronach

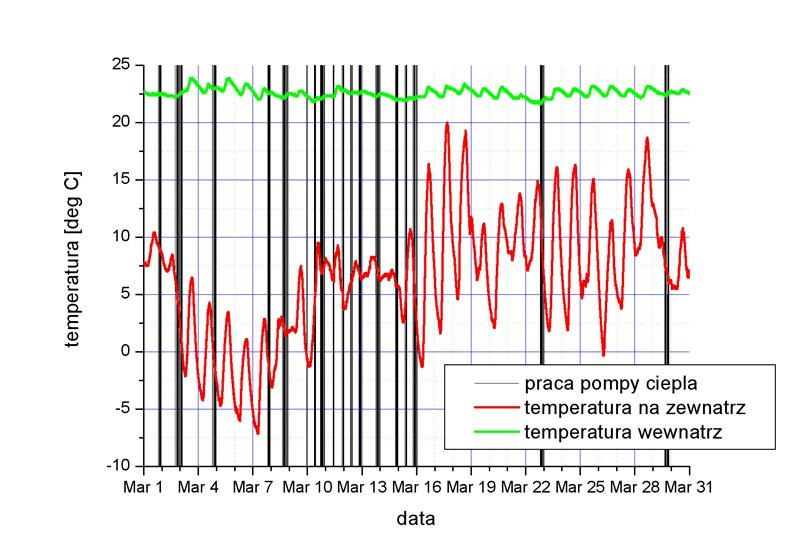

Jako ciekawostke i dopelnienie do posta o licznikach za marzec wrzucam jeszcze wykresy dla tego miesiaca.



widac, jak malo pracowala PC w skali calego miesiaca i okresy, kiedy przez pare dni nie byla wlaczana.



http://karolina.reczek.eu/murator/2012.04.03/Graph7.JPG



dane te pokazuja jak zwykle tylko tryb pracy pompy ciepla do CO.

CWU nie bede pokazywal, bo nie ma to w tym przypadku zadnego znaczenia.

Edytowane przez reraham
Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 month później...

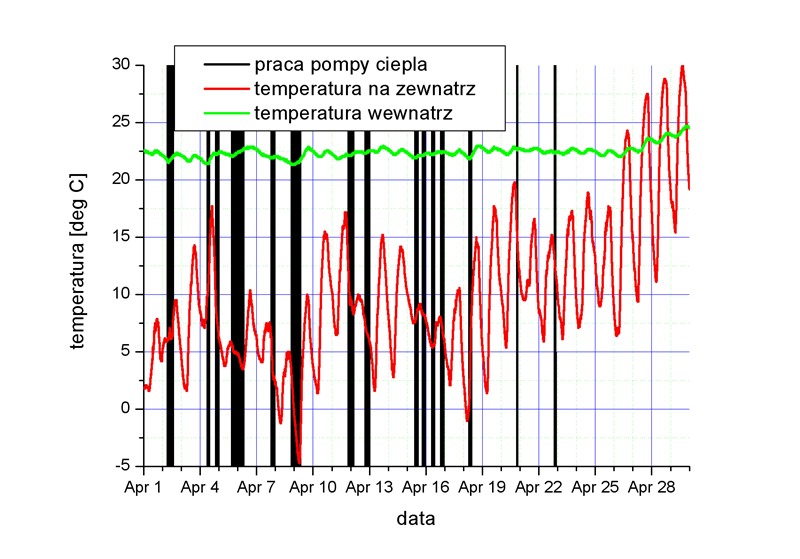

dzis zaczne od wykresu pracy PC w kwietniu.



http://karolina.reczek.eu/murator/2012.05.09/Graph1.JPG



mysle, ze sezon grzewczy zakonczyl sie dla nas razem z ostatnim wylaczeniem pompy w kwietniu. musze teraz tylko policzyc i podsumowac caly sezon. Jutro zrobie takie zestawienie razem z podaniem stanow licznikow.

Odnośnik do komentarza
Udostępnij na innych stronach

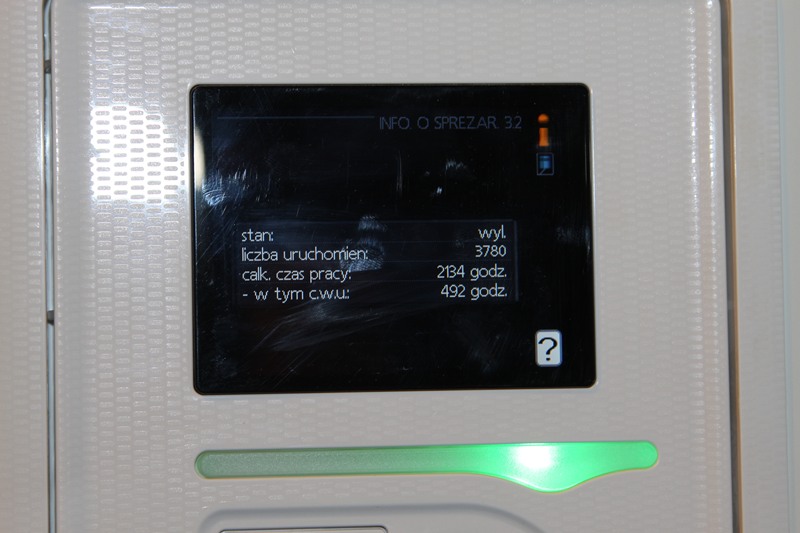

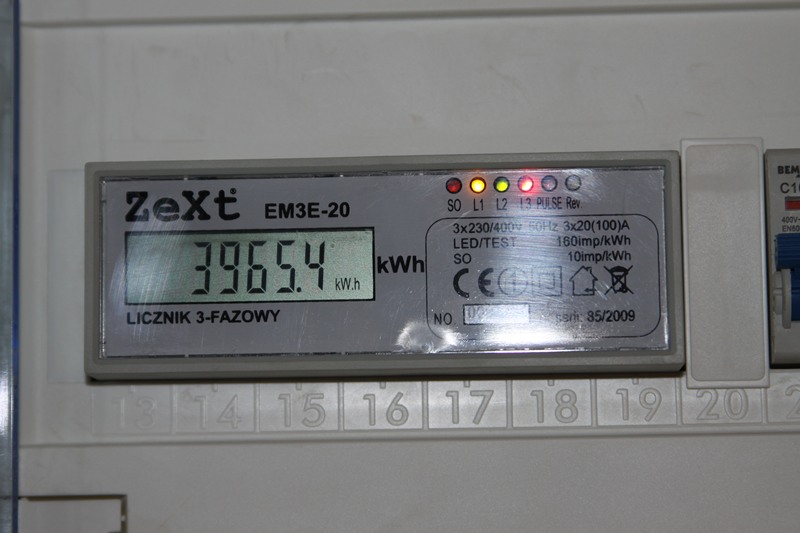

W miesiacu kwietniu zuzylismy 210kWh pradu:



http://karolina.reczek.eu/murator/2012.05.09/IMG_4455.JPG



przy czym:



http://karolina.reczek.eu/murator/2012.05.09/IMG_4456.JPG



pompa ciepla pracowala 70h na CO i 37h na CWU.



daje to nam okolo 120PLN za prad, z czego w przyblizeniu 70PLN na CO i 50PLN na CWU. Tak wiec, sezon grzewczy zakonczony!!



a teraz podliczenie calego sezonu grzewczego 2011/2012:



pazdziernik: 20PLN

listopad: 120PLN

grudzien: 150PLN

styczen: 195PLN

luty: 272PLN

marzec: 70PLN

kwiecien: 70PLN



co daje nam w sumie: 897PLN!!



zmiescilismy sie w kwocie ponizej 900PLN!! jak budowalismy dom, uznawalem za dobry wynik wkote ponizej 1000PLN!! udalo sie jeszcze mniej!! Oczywiscie w domu byla stala temperatura powyzej 22C.

Edytowane przez reraham
Odnośnik do komentarza
Udostępnij na innych stronach

a na koniec, pokaze jeszcze moja "markize" na pergoli ;)



http://karolina.reczek.eu/murator/2012.05.09/IMG_4301.JPG



niestety uszy byly troche slabe ;) i trzeba bylo zmienic koncepcje mocowania markizy. W tej chwili jest w firmie, ktora nam ja uszyla. Jak do nas wroci i ja zamocuje, zamieszcze aktualne zdjecia... To jest jeszcze z kwietnia, zanim trawa zaczela kielkowac, wiec jest troche ksiezycowo... ale juz powoli zaczyna sie zielenic :)
