Sterowniki kotła - przegląd rynkowy wg. Jarecki79

[Jarecki79]

Mi się zestawienie podoba i czekam na więcej. Daje przegląd aktualnej oferty sterowników. W nawiązaniu zaś do ostatniej dyskusji nad bezpieczeństwem instalacji c.om (wątek ranking kotłów na ekogroszek) przydała by się informacja, czy producent informuje w jakiej instalacji może sterownik pracować (na podobieństwo producentów kotłów, którzy o tym informują ; otwarta lub zamknięta).



Nie zwracałem na taki zapis nigdy uwagi, kojarzę jednak,że bodajże w Argonie2 jest zapis informujący o instalacji w układzie otwartym.

Przyjrzę się temu później dokładnie.

[Jarecki79]

Kolejny sterownik do przeglądu:

Tango Negro firmy Foster sc. , również bardzo popularny na rynku, stąd uważam za celowe jego zamieszczenie.

Sterownik jest dwustanowy.





1. Wymiary gabarytowe urządzenia w obudowie

http://domer.pl/media/products/4493/images/thumbnail/large_01.jpg?lm=1456409746

Szerokość 21cm

Wysokość 6,5cm plus zależność od ramki mocującej

Głębokość 14cm

http://domer.pl/media/products/4493/images/thumbnail/large_02.jpg?lm=1456409777

2. Wymiary panelu wykonawczego

Ten sterownik wychodzi normalnie w wersji w obudowie, więc sobie daruję



3. Wymiary wyświetlacza

Zwykły, 3-segmentowy

4cm x 1,8cm



4. W standardzie obsługiwane urządzenia

http://domer.pl/media/products/4493/images/thumbnail/large_04.jpg?updated_at=1339579313

- jedna pompa C.O. (brak stref czasowych)

- dmuchawa

- podajnik

- dla wersji ślimakowej wyjście termostat pokojowy



5. Technologia - foto

Jak będę miał okazję rozkręcić, to fotkę dodam



6. Co jest w kartoniku:

- sterownik z kompletem czujników

- instrukcja

- uchwyt montażowy

- wtyczka komputerowa do pompy c.o.



7. Co można dokupić



W zasadzie tylko termostat pokojowy



8. Cena detaliczna brutto

Za wersję Tango Negro 425zł

Za wersję z obsługą drugiej pompy CWU Tango C plus 484zł

http://domer.pl/media/products/5878/images/thumbnail/large_01.jpg?lm=1456475254

http://domer.pl/media/products/5878/images/thumbnail/large_03.jpg?lm=1456478120



9. Sposób montażu

Model Tango Negro mocujemy na izolacji kotła, na górze kosza zasypowego lub na półce w kotłowni

Występuje też w nieco droższej wersji wiszącej, gdzie obudowa jest już znacznie większa i wówczas mocowany jest do bocznej izolacji kotła



10. Osobny czujnik bezpieczeństwa STB

Awaryjny, sprzętowy w czujniku pomiaru temp. C.O. kotła (brak osobnego)

Osobne STB na układ dmuchawy można dokupić - 35zł



11. Informacje dodatkowe

Zakres regulacji temp. min. C.O. - 20-60st.C, fabrycznie 35st.C

Zakres regulacji temp. max. C.O. - 65-90st.C, fabrycznie 85st.C

Regulacja załączenia pompy - 20-60st.C, fabrycznie 35st.C

Edytowane 13 Sierpnia 2016 przez Jarecki79
korekta punktów

[pawelo_pl]

8. Co można dokupić



W zasadzie tylko termostat pokojowy

Niestety ale tu przy montażu sterownika pokojowego trzeba ingerować wewnątrz urządzenia by zdjąć zworę i wkręcić przewody z termostatu .

[Jarecki79]

Niestety ale tu przy montażu sterownika pokojowego trzeba ingerować wewnątrz urządzenia by zdjąć zworę i wkręcić przewody z termostatu .



Tak, to prawda, trzeba zdjąć obudowę i wkręcić się w płytkę z termostatem.



Tak samo jest jednak w Brulim, tak samo jest w Titanicu.... więc to nie jest nic nadzwyczajnego.

Grunt to dobrze opisana instrukcja

[Jarecki79]

Signum 604, inaczej HT-Tronic500 inaczej Menuet.... sterownik dwustanowy firmy Foster





1. Wymiary gabarytowe urządzenia

http://domer.pl/media/products/52917658c10cb19ececce49ca8771221/images/thumbnail/large_01.jpg?lm=1456685421

http://domer.pl/stThumbnailPlugin.php?i=media/products/52917658c10cb19ececce49ca8771221/images/04.jpg&t=large&f=product&u=1456409250

24cm szerokość, 24cm głębokość, 8cm wysokość



2. Wymiary panelu wykonawczego

12,5cm x 7cm



3. Wymiary wyświetlacza

2x 16znaków

6,5cm x 1,5cm

http://domer.pl/stThumbnailPlugin.php?i=media/products/52917658c10cb19ececce49ca8771221/images/02.jpg&t=large&f=product&u=1456409250



4. W standardzie obsługiwane urządzenia

- pompa c.o.

- pompa cwu

- pompa zaworu

- zawór mieszający (może być wspomagany sterowaniem pogodowym dla nastaw zadanych dla -10st.C, 0st.C oraz +10st.C z wyborem czy nastawy dotyczą układu grzejnikowego czy podłogowego, może być też dodatkowo zastosowany termostat pokojowy na układ za zaworem z wyborem dwóch algorytmów sposobu reakcji na zwarcie styku)

- podajnik

- dmuchawa

Brak jakichkolwiek stref czasowych



- czujnik kotła, cwu, kosza, zaworu

- wyjście na drugi panel, który można zamontować w domu



5. Technologia - foto

wysypało się forum a w swoim archiwum zdjęć już nie mam



6. Co jest w kartoniku

- instrukcja

- sterownik z kompletem czujników oraz wtyczkami komputerowymi do pomp

- czujnik pogodowy bez przewodu

- śrubokręcik

- cztery wtyczki komputerowe dla podstawowych urządzeń



7. Co można dokupić

- termostat pokojowy (dla układu grzewczego z wyjścia kotła lub dla układu za zaworem mieszającym)



- do menueta był tez dodatkowy panel domowy typu NIX, to w zasadzie przedłużenie panelu wykonawczego z pełnym dostępem. Wyjście na płytce dla drugiego panelu jest.





8. Cena detaliczna brutto za Signum604 wynosi 591zł



9. Sposób montażu

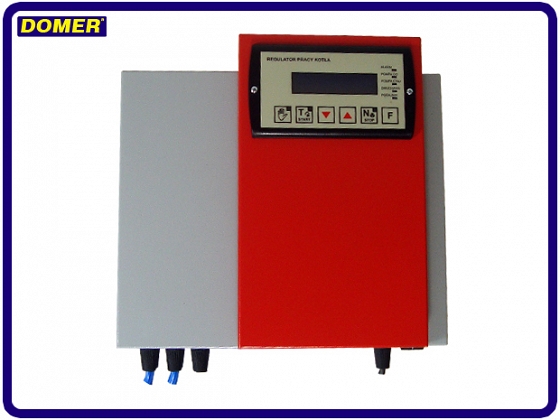

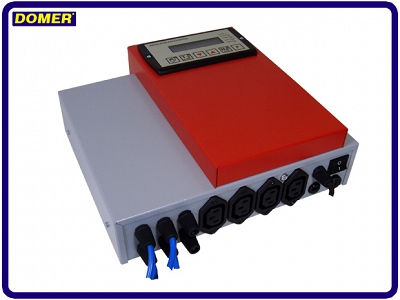

Przedstawiony model jest do montażu na izolacji kotła, na koszu lub półce w kotłowni

Jest opcja zamówienia go do montażu na bocznej izolacji kotła, na boku kosza czy bezpośrednio do ściany

http://domer.pl/media/products/d159a24bdfef201987faeca5fb14b914/images/thumbnail/large_01.jpg?lm=1456914336

http://domer.pl/media/products/d159a24bdfef201987faeca5fb14b914/images/thumbnail/large_03.jpg?lm=1456914341



10. Fabryczne STB

- można dokupić dodatkowe, osobne STB na układ dmuchawy



11. Informacje dodatkowe

Nastawa c.o. max. - 70-90st.C, fabrycznie 85st.C

Nastawa C.O. min - 30-50st.c, fabrycznie 35st.C

Nastawa CWU - 40-70st.C

Nastawa za zaworem mieszającym - 20-60st.C (ale na końcu karty piszą o max.90st.C?)

Edytowane 13 Sierpnia 2016 przez Jarecki79
zmiana punktów, uzupełnienie

[zyzolek]

Może by tak zrobić test sterowników Reacalart?

[Piotrek42]

hehe im gorszy sterownik- tym ma ładniejszy kartonik:) najlepsze to te z nadrukiem od Pizzy Jarecki dlaczego nie dajesz wszystkich kartoników?? że nie masz to nie jest ŻADNE wytłumaczenie!

[Wojtek_mazury]

"Signum 604, inaczej HT-Tronic500 inaczej Menuet.... sterownik dwustanowy firmy Foster".

Jarecki, czy jest możliwe, żebyś zamieścił zdjęcie ścianki na której zamontowane są gniazda przyłączeniowe? Ciekawi mnie podłączenie zaworu. Skolei na panelu czołowym brak sygnalizacji działania pompy za zaworem. Tak ma być?

[Jarecki79]

"Signum 604, inaczej HT-Tronic500 inaczej Menuet.... sterownik dwustanowy firmy Foster".

Jarecki, czy jest możliwe, żebyś zamieścił zdjęcie ścianki na której zamontowane są gniazda przyłączeniowe? Ciekawi mnie podłączenie zaworu. Skolei na panelu czołowym brak sygnalizacji działania pompy za zaworem. Tak ma być?



Z tyłu są wtyki komputerowe dla pompy c.o., pompy cwu, dmuchawy, podajnika

Wyprowadzony z puszki był przewód tj. czujnik zaworu, ale zawór sam w sobie nalezy podłączyć bezpośrednio do płytki po zdjęciu obudowy sterownika, podobnie pompę zaworu



Fotkę mogę dodac, ale jutro, bo ja tego sterownika nie sprzedaję, podobnie jak nie sprzedaję Tango czy ST-37, staram się o tych sterowaniach zdobyc tylko podobne informacje.



Diody sygnalizacyjne sa jeszcze przy wybranych klawiszach,ale one chyba nie były od pompy zaworu.

Informacje o tym będą pewnie tylko na ekranie sterownika jak się wejdzie w nastawę zaworu

Edytowane 24 Lipca 2012 przez Jarecki79
aktualizacja informacji

[Wojtek_mazury]

Dzięki za odpowiedź. Zdjęcie przyda się. Pozwoli ocenić nakład pracy w przypadku konieczności podłączenia zaworu.

[Jarecki79]

Dzięki za odpowiedź. Zdjęcie przyda się. Pozwoli ocenić nakład pracy w przypadku konieczności podłączenia zaworu.



Wojtku, więc wczoraj źle zapamiętałem w kwestii sterownika Signum604/menuet.

Wyjść komputerowych jest 4 - dla pompy c.o., cwu, podajnika, dmuchawy.

Sa dwie dławice przez które po zdjęciu obudowy można wypuścić przewody do pompy zaworu oraz do sterowania samym zaworem.



Wklejam zgodnie z obietnicą fotki jak to wygląda, częściowo uzupełniłem to we wpisie o Signum604/menuecie

http://img217.imageshack.us/img217/6884/podazeniezaworu.jpg



Te gniazda-kostki na płycie głównej są na wprost dławic:

http://img204.imageshack.us/img204/3476/gniazdasignum.jpg



Po drugiej stronie płytki sa jeszcze wyjścia na osobny, drugi panel wykonawczy, który można powiesić w domu a także na termostat kotła oraz drugi termostat zaworu

http://img715.imageshack.us/img715/8776/wyjcienapulpit.jpg

Do tych urządzeń nie ma już jednak dławic, można przewody wypuścić jedynie szczeliną technologiczną w obudowie na spodzie sterownika.

Edytowane 24 Lipca 2012 przez Jarecki79

[Jarecki79]

Titanic - sterownik dwustanowy marki PROND z algorytmem przejścia (szczególnie ważne dla modeli tłokowych)





1. Wymiary gabarytowe urządzenia w obudowie 1S

UWAGA OBUDOWA MOŻE BYĆ CZARNA LUB GRAFITOWA



http://prond.pl/images/titanic/1s/titanic-1s-czarny-2.jpg

http://prond.pl/images/titanic/1s/titanic-1s-srebrny-5.jpg

Głębokość 20cm

Wysokość 8cm

Szerokość 17,5cm



2. Wymiary panelu wykonawczego

UWAGA SPOSÓB WYŚWIETLANIA ZMIENIA SIĘ WRAZ Z AKTYWNYMI FUNKCJAMI

NIŻEJ PRZYKŁAD PRZY AKTYWNYCH STREFACH CZASOWYCH

Opisy funkcji są na około wyświetlacza na panelu czołowym sterownika

- na górze po lewej aktualna godzina

- dalej C3 oznacza strefę czasowa codzień i numer strefy 3

- Nu 50 to nastawa użytkownika 50st.C

- S - oznacza STOP

- na dole od lewej Tk 12.3 - aktualna temp. kotła

- K-10 oznacza pokazanie korekcji temperatury w strefie C3 o -10st.C

- Ns 40 jest nastawą wyliczoną przez sterownik po uwzględnieniu korekcji strefy czasowej



Wysokość 7cm, szerokość 13cm, grubość 2,3cm





3. Wymiary wyświetlacza

2 x 16znaków

6,5cm x 1,5cm

Wyświetlacz na życzenie może być negatywowy niebieskie tło i białe literki

Standardowo zielone tło i czarne literki

PRZYKŁAD WYŚWIETLANIA PRZY PODSTAWOWEJ OBSŁUDZE



4. W standardzie obsługiwane urządzenia:

http://prond.pl/images/titanic/1s/titanic-1s-tyl-6.jpg

- pompa c.o. (strefy tygodniowe)

- pompa ładująca CWU (strefy tygodniowe z funkcją STOP grzania)

- podajnik

- dmuchawa

- do tłoka kontraktony pozycjonujące

- wyjście na panel domowy typu PILOT R lub uniwersalny termostat pokojowy typu np.Euroster2000



- czujnik kotła, cwu, podajnika, bezpieczeństwa



5. Technologia - foto

Jak będzie okazja, zdjęcie uzupełnię



6. Co jest w kartoniku

- instrukcja podstawowa, instalatora

- skrócona, zalaminowana instrukcja podstawowa do powieszenia w kotłowni

- sterownik

- wtyczki komputerowe dla pompy c.o., cwu

- uchwyt montażowy (małe stópki dokręcone do sterownika)

- komplet czujników



7. Co można dokupić:

- panel domowy typu PILOT R za 100zł (zmiana temp. kotła, podgląd stanu pracy podajnika, dmuchawy, pompy c.o., pompy cwu, praca w/g temp. pomieszczenia)



http://prond.pl/images/pilot-r/bialy/pilot-r-bok-1.jpg

- panel domowy Pilot G za 160zł lub wersja bezprzewodowa RF za 250zł, wyświetlacz graficzny, strefy czasowe na c.o., temp. powietrza, zmiana nastawy bojlera

http://prond.pl/images/pilot-g/pilot-g-przod-2.jpg

- jakiś inny uniwersalny termostat typu Euroster 2000 (ale wówczas nie widzę pracy kotła i urządzeń)

- czujnik pogodowy w szczelnej obudowie z przewodem 10m za 45zł

http://img684.imageshack.us/img684/364/czujnikpogodowyopcja.jpg



8. Cena detaliczna brutto za Titanic

430zł wersja ślimak



9. Sposób montażu

W obudowie 1S typowo na górze kotła na izolacji, na koszu, na półce w kotłowni

Po obróceniu panelu wykonawczego o 180stopni na boku izolacji kotła, na boku kosza, na ścianie kotłowni



10. Osobny czujnik bezpieczeństwa STB

- standardowe wyposażenie w osobny czujnik bezpieczeństwa, rozłączy układ dmuchawy oraz podajnika, na zworce można przestawić na rozłączenie samej dmuchawy



11. Informacje dodatkowe

Nastawa C.O., 35-90st.C, fabrycznie 55st.C

Nastawa CWU - wyłącz, 30-75st.C

Edytowane 13 Sierpnia 2016 przez Jarecki79
korekta punktów

[Wojtek_mazury]

Jarecki.Dzięki za zdjecia. Dokładnie widać jak podłącza się zawór.

[Jarecki79]

Korzystając z okazji,że dostałem sterownik do przejrzenia i pobawienia się - dodaję go do listy.



MASTER - DK System Wrocław, sterownik dwustanowy





1. Wymiary gabarytowe urządzenia:

Model, który dostałem mocowany jest do bocznej ściany kotła lub na ścianie.

Wysokość obudowy 15,3cm

Szerokość obudowy 25cm

Grubość obudowy w najgłębszym pkt.- 7cm



2. Wymiary gabarytowe panelu wykonawczego

Z tego co wiem takiej wersji nie ma, więc nie opisuję....



3. Wymiary wyświetlacza:

2 x 16znaków, ale trzeba przyznać,że jest duży na tle pozostałych tego typu.



2,4cm wys. x 9,8cm dł.



4. W standardzie obsługiwane urządzenia:

https://www.dksystem.pl/produkty/regulatory-do-kotlow/master500/#

- podajnik

- dmuchawa (można wybrać, czy dmucha stale z wybraną mocą - jak w każdym dwustanowym, czy przed t.zadaną będzie modulowana na niższe obroty)

- zawór mieszający

- pompa c.o.

- pompa CWU z timerem

timer: rodzaj stref z programatorami tematycznymi:

a) rodzina, gdzie cwu grzejemy od pn do czw w godz. 5:30 - 22:00, pt do 23:00, sob. 6:30-23:30, niedz. 7:00-22:00

b) senior, gdzie cały tydzień cwu grzejemy od 5:30 do 22:00

c) praca, gdzie pon-czw grzejemy od 6:00 do 8:00 i później od 16:00 do 22:00, pt 15:00 do 23:00, sob. 7:00-23:30, niedz. 8:00-22:00

d) własny, tutaj sami tworzymy cykl pracy pompy cwu w tygodniu, mamy w ciągu doby 2przedziały aktywności pompy

-wyjście na firmowy panel typu Control

- wyjście na uniwersalny termostat pokojowy



Co ciekawe, nie ma stref czy timera na układ C.O. ?



- czujnik kotła, podajnika, cwu

- nie ma w kartoniku czujnika powrotu oraz czujnika zaworu (wyjścia na płycie głównej są, instrukcja o możliwości ich podłączenia wspomina na schemacie), przypuszczam,że trzeba domówić jak będziemy chcieli podłączyć zawór.....



5. Technologia - foto

brak foto, wysypało się forum



6. Co jest w kartoniku:

- sterownik

- instrukcja

- kostki do podłączenia zaworu,

- zapasowe bezpieczniki

- przewody do pomp i śrubeczki



7. Co można dokupić

- uniwersalny termostat np. Euroster 2000, Auraton2005 itp.

- ich panel domowy typu Control

http://www.dksystem.pl/sites/default/files/imagecache/product_preview/control.jpg



8. Cena detaliczna brutto 492zł



9. Sposób montażu

Na boku izolacji kotła, na boku kosza lub do ściany.



10. STB

Nie ma fabrycznego STB przy wersji, którą dostałem do sprawdzenia



11. Informacje dodatkowe

Nie znam zakresu nastaw dla C.O., postaram się info uzupełnić

Zakres zmiana temp CWU 30-55st.C

Temp. za zaworem regulowana w zakresie 10-90st.C

Edytowane 13 Sierpnia 2016 przez Jarecki79
korekta punktów

[Wojtek_mazury]

Jarecki, a do czego jest to czarne złącze na ściance bocznej, po przeciwnej stronie do włącznika i bezpieczników?Widać je na zdjęciu rozchylonej obudowy. Coś jak RJ42? I gdzie podłącza się ten ich panel? Pod wejście oznaczone X?

[Jarecki79]

Tak, to RJ-ka do ich panelu firmowego, bo uniwersalny termostat wkręca się w inne miejsce do kostki.

Jak kupujesz ich panel firmowy, to w zestawie jest kabel z wtyczkami typu RJ, także to się tylko wpina w to gniazdo. Ono jest dostępne po zamknięciu obudowy, znajduje się na jej boku.





W przyszłości to RJ ma być wykorzystane jeszcze do czegoś innego, ale to tylko ich obecne plany.





Sporo sterów ma w tej chwili już RJ-ki, tj. menuet, signum, titanic, iryd pid.... oczywiście z tych, które już opisałem.

[bohusz]

Wielki SZACUN za ten temat. Fajnie poczytać by było więcej, czyli ciąg dalszy.

[Jarecki79]

Argon P w obudowie 1S firmy Prond - sterownik dwustanowy



1. Wymiary gabarytowe urządzenia

http://prond.pl/images/argon3p1s/argon-3p-1s-srebrny.jpg

Głębokość 20cm

Wysokość 8cm

Szerokość 17,5cm



2. Wymiary panelu wykonawczego.

Sterownik wychodzi w kilku wersjach, ja opisuję tutaj wersję w obudowie 1S

pozostałe opcje to m.in. panel do zabudowy z modułem wykonawczym:

http://prond.pl/images/argon3ppanelmodul/argon-3p-modul-panel.jpg

lub

http://prond.pl/images/argon3p1spelna/argon-3p-1s-pelny.jpg

Panel wykonawczy ma wymiary: Wysokość 7cm, szerokość 13cm, grubość 2,3cm



3. Wymiary wyświetlacza

http://prond.pl/images/argon3ppanelmodul/panel-argon3p.jpg

Wyświetlacz zwykły, czterosegmentowy 5cm x 2cm



4. W standardzie obsługiwane urządzenia:

http://prond.pl/images/argon3p1s/argon-3p-1s-tyl.jpg

- pompa c.o. (brak stref czasowych)

- pompa ładująca cwu (brak stref czasowych)

- podajnik

- dmuchawa

- wyjście na panel firmowy

- czujnik kotła, podajnika, cwu, stb



5. Technologia - foto

nie zrobiłem zdjęcia po zdjęciu obudowy :/ może jeszcze będzie okazja, to uzupełnię, jest to jednak podobne do tego, co w titanicu

Mam fotkę tyłu panelu:

http://img267.imageshack.us/img267/4128/paneltyztasiemkakopia.jpg



6. Co jest w kartoniku:

- sterownik z zestawem czujników

- instrukcja użytkownika, instalatora oraz skrócona, zalaminowana użytkownika do powieszenia w kotłowni

- wtyczki do pomp



7. Co można dokupić

- domowy panel kontrolny typu Pilot R

http://prond.pl/top_ster/top_pilotr.jpg



8. Detaliczna cena brutto za Argon P 420zł



9. Sposób montażu

Albo na kotle, koszu lub na półce w kotłowni:

http://img339.imageshack.us/img339/7440/argonppoziom.jpg

Albo do boku kotła, kosza, do ściany po obróceniu panelu wykonawczego:

http://img803.imageshack.us/img803/8274/argonp1spionowo.jpg



10. STB

Czujnik bezpieczeństwa kotła jest standardowym wyposażeniem tego sterownika



11. Informacje dodatkowe

Min temp. nastawiana na C.O. - 30-55st.C, fabrycznie 35st.C

Temp. na CWU, wyłącz, 30-75st.C

Edytowane 13 Sierpnia 2016 przez Jarecki79
poprawa punktów

[aregh24]

Ja swoje posty kasuję, nie chcę zawalać wątku dyskusją.



Cały czas liczę,że pozostanie to wątek bezstronny, gdzie nie piszemy o kotłach (od tego są osobne wątki), nie udowadniamy wyższości jednego stera nad drugim. Każdy ocenia sam na podstawie tych samych treści.

SUCHE DANE PODAWANE W TAKI SAM SPOSÓB BEZ KOMENTOWANIA.

.



A ja mam małe pytanko do autora wątku. Dlaczego w opisie sterownika bruli znajduje sie taki oto zapis: "UWAGA - na obecną chwilę sterownik nie obsługuje zaworu mieszającego!!" , a przy innych sterownikach takiego zapisu nie ma? Ów zapis to "sucha dana" czy bezstronny komentarz?

[Vld]

A ja mam małe pytanko do autora wątku. Dlaczego w opisie sterownika bruli znajduje sie taki oto zapis: "UWAGA - na obecną chwilę sterownik nie obsługuje zaworu mieszającego!!" , a przy innych sterownikach takiego zapisu nie ma? Ów zapis to "sucha dana" czy bezstronny komentarz?



dobre !



po prostu oszczędność elektronicznego papieru

bo dużo trzeba by było zadrukować, gdyby chcieć opisać wszystko czego te sterowniki nie mają
