Zawór 4D - podłączenie

[bobasxx]

Posiadam zawór czterodrożny podłączony wg załączonego schematu. Pompa energooszczędna auto adaptacyjna na powrocie. Jest to obieg z grzejnikami. Na grzejnikach termostaty. Mam problem z ustawieniem zaworu, bo w takiej pozycji jak na foto, wali ciepłą wodę w grzejniki, a jeśli minimalnie przekręcę w lewo, to dogrzewa powrót, a grzejników już nie.



Co może być powodem takiego stanu rzeczy ? Czy umiejscowienie pompy, czy jej rodzaj, a może jeszcze coś innego ?

[kobra64]

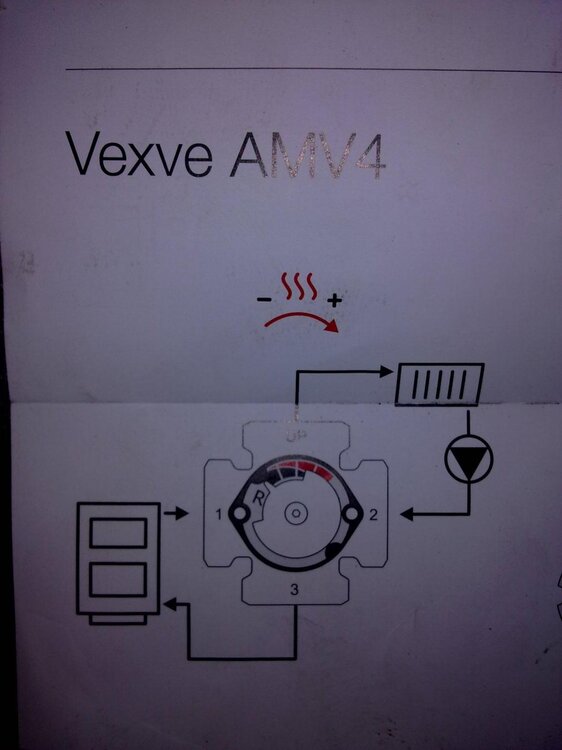

Jak na moje, to masz źle umieszczona pompę i zbyt mały przekrój rury od kotła. O ile z tą rurą to jeszcze powinno chodzić, to pompę powinieneś przełożyć na górę, z tego wyjścia zaworu które jest opisane UP. Tak jak jest teraz, to Ci się robią dwa krótkie obiegi - przy przymkniętym zaworze pompa tłoczy wodę z powrotu z instalacji z powrotem w instalację, a gorąca woda z kotła grawitacyjnie idzie z powrotem do kotła. Ten schemat to jest oryginalny, dostarczony wraz z zaworem?

[bobasxx]

Tak, był dołączony do zaworu.

[bobasxx]

A i jeszcze jedno, po przekręceniu lekko w lewo, na powrót nie idzie tyle co na kotle, tylko około 10 stopni mniej. To może faktycznie grawitacyjnie przebija.

[kobra64]

Przy pompie nad zaworem będzie ciągnąć z obu rur - i z kotła i z powrotu z instalacji. Tak jak masz to przy przymkniętym zaworze pchany pompą strumień wody z powrotu z instalacji może blokować drogę na instalację ciepłej wodzie z kotła. Ja dałbym pompę nad zawór i powinno być dobrze.

[bobasxx]

Teoretycznie nie powinno robić różnicy czy pompa jest na zasilaniu czy na powrocie. A może przełożyć ją całkiem przed zawór 4 D ? Sam już nie wiem, niby jest zgodnie ze schematem, a nie działa tak jak powinno.

[0degree]

Teoretycznie nie powinno robić różnicy czy pompa jest na zasilaniu czy na powrocie. A może przełożyć ją całkiem przed zawór 4 D ? Sam już nie wiem, niby jest zgodnie ze schematem, a nie działa tak jak powinno.

Zgadza się że teoretycznie jest bez znaczenia czy pompa ciśnie na grzejniki czy z nich wyciąga,zdecydowana większość producentów zaworów zaleca podłączenie takie jak opisał kobra, w necie nie doszukałem się jakiegoś dokładniejszego opisu tego zaworu tylko to;

http://vexve.studio.crasman.fi/file/dl/i/2nitmQ/TWTrZiWkdb8s7Jgo5KNO_w/Price-list_2012_EN.pdf

Podłączone masz dokładnie wg schematu? zrób nieco większe zdjęcie aby było widać zawór i pompę.

Sprawdź w pierwszej kolejności czy to pokrętło regulacyjne nie jest obrócone o 90*, odkręć śrubkę i go zdemontuj zobacz jaki tam jest wpust, czy z możliwością obrócenia czy nie

[kobra64]

Teoretycznie nie powinno robić różnicy czy pompa jest na zasilaniu czy na powrocie. A może przełożyć ją całkiem przed zawór 4 D ? Sam już nie wiem, niby jest zgodnie ze schematem, a nie działa tak jak powinno.



Przed zawór nie można - nie będzie spełniał swojej roli. pompa teraz też jest jakby " przed zaworem" - tyle, że od strony powrotu. najlepiej stosować sprawdzone rozwiązania - według nich pompa powinna być nad zaworem, na zasilaniu instalacji ( tam, gdzie masz termometr na zdjęciu). W ogóle to nie jestem zwolennikiem montażu pompy na powrocie nawet przy braku zaworu 4D - wiesz, jak wysoko musiałoby być naczynie wyrównawcze przy pompie na powrocie, żeby to było naprawdę prawidłowo i w zgodzie ze wszystkimi zasadami?

[bobasxx]

Nie wiem, mam je na strychu ze trzy metry wyżej od najwyższego grzejnika.

[bobasxx]

Zgadza się że teoretycznie jest bez znaczenia czy pompa ciśnie na grzejniki czy z nich wyciąga,zdecydowana większość producentów zaworów zaleca podłączenie takie jak opisał kobra, w necie nie doszukałem się jakiegoś dokładniejszego opisu tego zaworu tylko to;

http://vexve.studio.crasman.fi/file/dl/i/2nitmQ/TWTrZiWkdb8s7Jgo5KNO_w/Price-list_2012_EN.pdf

Podłączone masz dokładnie wg schematu? zrób nieco większe zdjęcie aby było widać zawór i pompę.

Sprawdź w pierwszej kolejności czy to pokrętło regulacyjne nie jest obrócone o 90*, odkręć śrubkę i go zdemontuj zobacz jaki tam jest wpust, czy z możliwością obrócenia czy nie



Zawór jest podłączony dokładnie tak, jak na schemacie.

[bobasxx]

Zgadza się że teoretycznie jest bez znaczenia czy pompa ciśnie na grzejniki czy z nich wyciąga,zdecydowana większość producentów zaworów zaleca podłączenie takie jak opisał kobra, w necie nie doszukałem się jakiegoś dokładniejszego opisu tego zaworu tylko to;

http://vexve.studio.crasman.fi/file/dl/i/2nitmQ/TWTrZiWkdb8s7Jgo5KNO_w/Price-list_2012_EN.pdf

Podłączone masz dokładnie wg schematu? zrób nieco większe zdjęcie aby było widać zawór i pompę.

Sprawdź w pierwszej kolejności czy to pokrętło regulacyjne nie jest obrócone o 90*, odkręć śrubkę i go zdemontuj zobacz jaki tam jest wpust, czy z możliwością obrócenia czy nie





Po rozkręceniu zauważyłem, że raczej jest obrócony o 90 stopni. W korpusie zaworu są takie dwa szersze wycięcia i plastikowej skali także, ale zazębiają się w położeniu poziomym tej skali (jak na zdjęciach)



Tylko w którą stronę powinno być prawidłowo ???

[bobasxx]

I czy obrócenie dźwigni pomoże, czy trzeba cały zawór obrócić ?



Bo bez tej skali, trzpieniem mogę obracać o 360 stopni.

Edytowane 5 Kwietnia 2013 przez bobasxx

[kobra64]

Przy tego typu zaworze w instrukcji powinno być opisane prawidłowe położenie tego wypłaszczenia na trzpieniu w zależności od strony, z której podłączony jest kocioł.

[bobasxx]

Przy tego typu zaworze w instrukcji powinno być opisane prawidłowe położenie tego wypłaszczenia na trzpieniu w zależności od strony, z której podłączony jest kocioł.



Cała instrukcja to tylko ta ulotka ze schematem i budową zaworu. Jak widać jest to zarówno do 3d jak i 4d.

[0degree]

wg. skanu rysunku który zamieściłeś to ścięcie na trzpieniu ustawisz w pozycji poziomej to zawór będzie ustawiony na 50/50% (czyli przepustnica pionowo) a czy to scięcie masz z góry czy z dołu to w zaworze 4d nie ma znaczenia (w przeciwieństwie do 3dr).

[0degree]

Panie bobasxx poskładaj zawór tak jak było wypieprz ten zawór zwrotny który masz nad kotłem przed zaworem 4dr. i zamontuj go za pompą, przy okazji wyeksmituj z niego sprężynkę. Sprawdź czy środek tego zaworu jest z metalu, jeśli plastik to rzuć nim w instalatora celując między oczy

[bobasxx]

Zawór puszcza całą ciepłą wodę na grzejniki jak nacięcie na trzpieniu jest skierowane pomiędzy UP a 2. Jak przekręcę trochę w lewo to do zaworu w ogóle nie dochodzi ciepła woda.



Czy tej sytuacji jest winny ten zawór zwrotny ?

[0degree]

Zawór puszcza całą ciepłą wodę na grzejniki jak nacięcie na trzpieniu jest skierowane pomiędzy UP a 2. Jak przekręcę trochę w lewo to do zaworu w ogóle nie dochodzi ciepła woda.



Czy tej sytuacji jest winny ten zawór zwrotny ?

na 100%

[bobasxx]

No to czeka mnie jutro trochę zabawy.



Dziękuję za zainteresowanie tematem. Jak przerobię to dam znać czy pomogło.

[0degree]

I jak? poprawione?
