EX House - pasywna stodoła

[Barth3z]

"DARMOWY PRĄD W GMINIE ŚWIDNICA"



http://www.gmina.swidnica.pl/content/view/3428/1/ - zapisałem się

[Barth3z]

Międzyczasie ...



- Wykonałem kawałek sieci wodociągowej + przyłącze wodne. Niestety, pozostawiłem na jeden dzień wykop (przyłącze chciałem dokończyć dnia następnego) i niespodzianka , w nocy nad Świdnicą przeszła ulewa. Skutek widać na poniższym zdjęciu.



- Energetyka wytyczyła trasę prowadzenia kabla i osadzenia skrzyni ZK.

EDIT: A 23.05.2015 wykonali przyłącze.



Edytowane 25 Maja 2015 przez Barth3z

[Barth3z]

pełne "deskowanie" płytą MFP



Chłopaki skończyli krycie wiązarów płytą MFP. Niestety, mimo zastosowania płyty 22mm rozstaw wiązarów - 1200mm - jest zbyt duży. Po ulewnych deszczach płyty delikatnie wygięły się w U... W dokumentacji pisali, że dla rozstawu 90cm należy zastosować płytę min. 18mm - http://www.pfleiderer.pl/upload/downloads/ulotka-informacyjna-plyty-mfp-1395299579.pdf. Wydawało się, że 22mm dla rozstawu 1,2m będzie wystarczające.

Teraz muszę kręcić dodatkowe łaty, aby wyprostować płyty. Dla mnie to ważne, ponieważ blachodachówka (Ruukki Classic Premium) jest bardzo wrażliwa na jakiekolwiek falowanie.

Po tych doświadczeniach do pełnego deskowania płytami MFP zalecałbym rozstaw wiązarów co 80cm. Dodatkowo szczeliny dylatacyjne warto wypełnić elastycznym klejem dekarskim.





EDIT: Na dachu garaż ułożona została membrana EPDM od M.A.G'a (made in USA )

Edytowane 24 Maja 2015 przez Barth3z

[Barth3z]

montaż pakietów w XPS cd.



Kończę montaż pakietów w ramie z XPS/PIR. Już teraz wiem, co warto zmienić/poprawić. Podzielę się tymi spostrzeżeniami:

1. XPS pod pakietem nie musi być frezowany. Frez nie zabezpiecza przesunięcia pakietu. Sam ciężar pakietu jest na tyle duży, że wiatr pakietu w tym miejscu nie przesunie. Teraz dałbym pod pakiet jedynie 5cm XPS'u (taka jest grubość pakietu szybowego).

2. Boki i górę pakietu szybowego obrabiam płytą PIR (PUR dwustronnie laminowany powłoką alu) o grubości 10cm z frezem. Wybrałem te płyty ze względu na to, że nadproże i trzpienie mam betonowe (zimniejsze niż BK400). Poza tym w tym przypadku frez zabezpiecza pakiet przez naporem wiatru. Niestety, ale płyty z firmy Spalter - http://www.spalter.pl/index.php/spalter-xr nie zachwycają ... Folia jest pomarszczona i posiada "bąble" powietrzne. Następnym razem kupowałbym coś bardziej markowego, np. http://www.hale-frost.pl/plyty-termoizolacyjne-thermano.html#1 lub Kinspan'a - http://www.kingspaninsulation.pl/Produkty/Kingspan-Therma/TW50-p%C5%82yta-do-termoizolacji-scian.aspx Nie wiem, czy ich wygląd będzie lepszy, ale wiem, że Spaltera bym już nie brał. Za płytę zapłaciłem ok. 58zł/m2 brutto.

3. Powierzchnię pod klejenie płyt, szczególnie dolną powierzchnię pod XPS'a, która przenosi cały ciężar pakietu należy zagruntować jakimś dobrym, głęboko penetrującym gruntem. Ja użyłem tego samego gruntu jaki stosuje się pod klejenie MOWO - Primer .

4. Do klejenia XPS'a i płyt PIR stosuję mieszankę dwóch klejów. Mamut'a oraz pianę pistoletową. Oba produkty firmy Den Braven. Spisują się.

5. Pomiędzy XPS'em a pakietem szybowym stosuję przekładkę z membrany EPDM, którą kleję klejem Water Cut-Off firmy Carlisle.

6. Pakiet szybowy uszczelnię Lap Sealanetem' który w porówaniu do Water Cut-off'a jest odporny na UV i warunki zewnętrzne.

7. XPS'a nie trzeba kołkować. Wystarczą same kleje.



cdn.



Poniżej zdjęcia z osadzanie pakietów szybowych:

Klejenie pierwszej płyty XPS pod pakiet szybowy w kuchni. Wielkość pakietu to 2,5m x 1,35m i waga 101kg.



Na powyższym zdjęciu widać jak dobrze przylega klej Mamut. Bardzo ważna jest równa powierzchnia ściany do której będziemy kleić XPS/PIR.



Doklejony kolejny kawałek XPS'a. Wysokość XPS'a to 30cm. Wystarczająca powierzchnia styku, żeby przenieść 100kG wagi pakietu.











Mniejsze okno kuchenne ulokowane jest pomiędzy blatem kuchennym, a wiszącymi szafkami. Przygotowane (zagruntowane) do klejenia XPS i PIR.





Jeden z dwóch południowych pokoi dzieci. Wymiar pakietu szybowego to 2,2m x 1,35m. Waga 91kg.





Pokoje dzieci.



Drugi pokój. Z lewej widać trzpień betonowy, który zostanie oklejony płytą PIR.



Widać już osadzone pakiety szybowe i oklejone po bokach płytami PIR.





Tutaj kleję już górny pas nadokienny. W tym przypadku wykroiłem płytę o wysokości 50cm i długości 2,5m.







Widok z zewnątrz.





Tutaj widać jak mocno zachodzi zamek płyty PIR na pakiet szybowy .



Widok z zewnątrz po osadzeniu pakietów.











Pakiety przyszły z ramach technicznych/tymczasowych jako zabezpieczenie w transporcie. Po wyjęciu pakietów ramy musiałem zdać.







Edytowane 25 Maja 2015 przez Barth3z
Dodałem kolejne zdjęcia

[Barth3z]

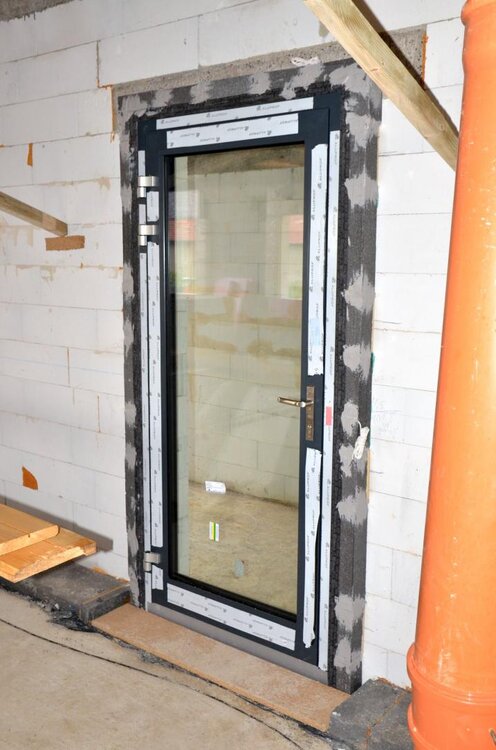

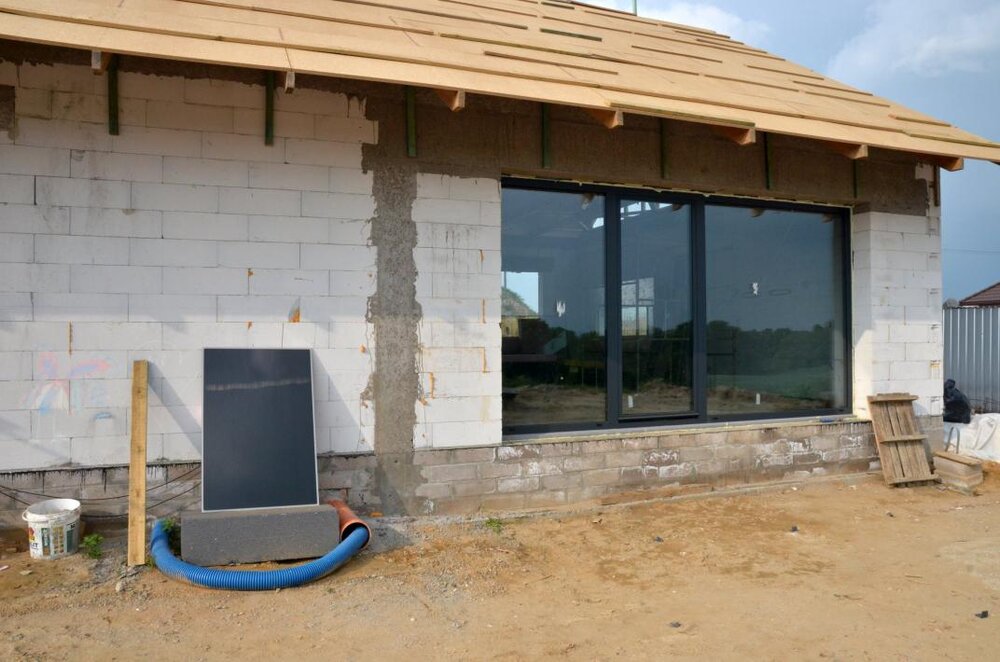

Montaż drzwi i okna tarasowego.



Montaż w systemie MOWO odbył się metodą "hybrydową" - http://oknotest.pl/montaz-okien/montaz-okien-w-ociepleniu-inaczej-niz-zwykle. Montaż wykonała firma FIX z Wrocławia - polecam.





Pod drzwiami i oknem tarasowym został zastosowany specjalnie wykonany przez firmę FIX profil z XPS'a, który dodatkowo niweluje mostek termiczny. Dodatkowo w profile pionowe drzwi wejściowych została wpuszczona piana PU (zdjęcie nie załączam, bo zrobione telefonem).



W drzwiach wejściowych zastosowałem elektrozamek. Drzwi będę otwierał kodem. Dodatkowo czytnik kart z klawiaturą będzie spięty z systemem alarmowym i odpowiednio oprogramowany.

[Barth3z]

DACH



Zamówiłem pokrycie dachu - Ruukki Classic Silence Czarna: http://www.ruukkidachy.pl/Dachy-rynny-akcesoria/Dachy/Classic-Silence---Ruukki-50-Plus

http://archemon.com/wp-content/uploads/2014/03/Classic_Premium_fot.-Ruukki-1024x535.jpg



"Blacha na rąbek stojący Classic Silence, w klasie jakości Ruukki 50 Plus, objęta jest 50-letnią gwarancją techniczną i 20-letnią gwarancją estetyczną."

http://www.ruukkidachy.pl/~/media/Images/Ruukkiroofs/Products/Ruukki%2050%20Plus%20quality%20class_100.ashx





Kompletne pokrycie - 270m2 + ogniomurki garażu będzie kosztowało mnie 14tys. netto + praca własna



Czekam jeszcze na wycenę orynnowania. Wybrałem rynnę kwadratową bezokapową firmy Galeco http://bezokapowy.pl/. Wstępnie wychodzi ok. 3tys. zł netto (ceny katalogowe). Mam nadzieję, że będzie bardzo podobnie jak na oryginalnej wizualizacji:



EDIT: Dostałem ofertę na Galeco. Po upustach - 2,5tys. netto (z 3,3tys.).



Jednak orynnowanie nie będzie w całości w systemie "bezokapowym". W większości elementów będzie z systemu rynny kwadratowej - STAL2 http://galeco.pl/systemy-rynnowe/stal/pl/rynna-kwadratowa-galeco-stal2.html, a tylko maskownica z systemu bezokapowego. Ot, takie kombinacje, dla lepszego wyglądu i niskiej ceny

Edytowane 29 Maja 2015 przez Barth3z

[Barth3z]

Ruukki zawaliła sprawę ! W dniu dostawy i montażu dachu dowiedziałem się, że dach dostarczą mi dopiero za 2 tygodnie ! Dowieźli tylko obróbki. Niepoważna firma... Mam nadzieję, że zrekompensują mi koszty zarezerwowanych dekarzy...



Póki co obsypałem proszkiem od pigeona całą południową ścianę i zacząłem montaż rynien.



Dostałem też próbki deski elewacyjnej oraz deski tarasowej z firmy DOMBAL. Całość z modrzewia syberyjskiego. Mają dobre ceny.

Deski elewacyjne są jakieś jasne, ale sprzedawca twierdzi, że takie kolory są dla modrzewia możliwe.



A tak wygląda różnica pomiędzy modrzewiem syberyjskim a europejskim:



Zająłem się również terenem wokół domu. Skarpuję, nawożę wcześniej ściągnięty z działki humus i zaczynam studiować ogrodnictwo Zaczynam od przygotowania ziemi pod trawnik (odpowiednie pH, odpowiednia żyzność, piaskowanie itp.). Czytam o nasionach traw, aby nie kupić "byle co", o nawożeniu, strzyżeniu itp. Na razie obstaję przy dwóch gatunkach trawy:

Brandenburg (chyba wybiorę exlusor):

http://www.gardenflora.pl/fotoallegro/opakowania.jpg

i zalecana przez M.A.G'a Majestic Kiepenkerl'a (classic, activ i royal) oraz nawozy, typu Polifoska, Yara Mila Complex.

Do tego układ nawadniania ...

[Spawos]

super zamontowane pakiety ale mam pytanie czemu jest to zamontowane od wewnątrz budynku ? jak zakryjesz styropian tynkiem??? no i czy to nie spadnie pod ciezarem okien ?

[Barth3z]

Nawadnianie ogrodu



Zanim nawiozę ostateczną warstwę humusu i przygotuję go pod zasiew trawy muszę jeszcze poprowadzić instalację nawadniającą. Zacząłem zgłębiać tematykę i wpadłem na bardzo fajny program do projektowania nawadniania: http://www.gardena.com/pl/garden-life/my-garden/. Bardzo prosty. W ciągu 10 min. spłodziłem coś takiego:

W wyniku planowania otrzymujemy gotowe zestawienie elementów do zakupienia oraz podział instalacji na sekcje:

Wystarczy wydrukować i udać się na zakupy



W moim przypadku zaprojektowałem 4 sekcje. Trzy z nich są wykorzystane zgodnie z powyższym planem. Natomiast czwartą sekcję planuję na linię kropelkową. Zastanawiam się, czy nie zrobić jeszcze jednej sekcji na ewentualne wyprowadzenia pod podłączenie węża ogrodowego (coś takiego http://www.leroymerlin.pl/nawadnianie/nawadnianie-wynurzalne/akcesoria-do-nawadniania-wynurzalnego/puszka-podlaczeniowa-2722-gardena,p121226,l1678.html).



Z opinii ludzi, którzy już się wybudowali praktycznie każdy zaleca też zakupić duży zbiornik na deszczówkę. Tym bardziej zalecają w moim przypadku, gdzie do podlewania będę miał ok. 10arowy ogród. Czytam też, że do podlewania woda deszczowa jest lepsza od wodociągowej. Kolejny aspekt przemawiający za inwestycją w zbiornik na deszczówkę to możliwość uzyskania znacznie wyższego ciśnienia w instalacji niż z sieci wodociągowej. Zasięg zraszaczy będzie wówczas bliski deklarowanemu w specyfikacji produktu.

Będzie zatem zbiornik na deszczówkę. Planuję zakup zbiornika betonowego (zbiornik na szambo) o pojemności 10-12m3, bo może wykorzystam jeszcze tą wodę do kibelków, pralki, zmywarki. Cena takiego zbiornika oscyluje w granicach 2,5 tys. zł wraz z transportem i hds'em, więc pozostaje tylko wykopać "dziurkę"



Co do sterowania to zastanawiam się nad Neptunem - http://www.sterownik24.pl. Dużą zaletą tego sterownika jest możliwość programowania podlewania w oparciu o prognozę pogody. W połączeniu z czujnikiem deszczu możemy zapomnieć o podlewaniu.

Powyższe można również oprogramować w systemie Fibaro, do którego się również przymierzam.



Muszę jeszcze poczytać o pompie do zbiornika. Może ktoś z Was coś poleci ?

Edytowane 27 Czerwca 2015 przez Barth3z

[Barth3z]

FIBARO



Wczoraj przyszedł zamówiony zestaw: centralka HC2 + zestaw po 1 elemencie z każdego rodzaju (oprócz czujki czadu i zalania). Po 30 minutach za pomocą smartfona sterowałem głosem załączanie oświetlenia Później zrobiłem mały algorytm włączający lampę stojącą podczas nocnych podróży do kibelka

Wszystko działa szybko, bez opóźnień. Jestem zadowolony.

Teraz biorę się za sterowanie ogrzewaniem i nawadnianiem. Na razie na sucho.



Poprzez UBS (Universal Binary Sensor) spróbuję też podłączyć wszystkie czujniki temperaturowe - ds18b20, które mam osadzone pod domem. Jeśli będzie wszystko OK, to takie same czujniki zatopię w wylewce i w oparciu o nie będę sterował podłogówką.

Niestety, będę musiał wyłuskać płytkę z WallPlugów i pod nią podłączyć pętle ogrzewania podłogowego, ponieważ RelaySwitche nie mierzą zużycia prądu, a na tym mi bardzo zależy. Chciałbym wiedzieć ile każdy z pokoi pobrał kWh na ogrzewanie.



POŚ



Zakupiona (model 3000L za 2150zł z dostawą ). Do tego wywrotka żwiru za 500zł.



Zamontowana.



Jedynie co zmieniłem, to to, że wszystkie 3 nitki rozsączające połączyłem w jeden komin i wyprowadziłem w narożnik działki, żeby nie rzucał się w oczy.





Plan na ten tydzień to:

- dalsze ocieplanie ścian od wewnątrz

- rozpoczęcie montażu dachu - Ruukki Classic Silence (czarny)

- montaż betonowego zbiornika 10m3 na deszczówkę

- ułożenie rur magistralnych do nawadniania

- nawiezienie ostatecznej warstwy humusu

Edytowane 16 Lipca 2015 przez Barth3z

[Barth3z]

Ocieplenie od wewnątrz





Chcę aby ocieplenie dochodziło aż, do krokwi (stąd te widoczne na drugim zdjęciu płyty cięte pod kątem), ponieważ do środka, pomiędzy dolne pasy wiązarów i nad nimi będę sypał proszek PUR.



Na drugim zdjęciu widać też sufit z płyt MFP, do którego będę kleił 30 cm płyty styropianu. Robiłem testy wytrzymałościowe. Kostka styropianu przyklejona na pianę utrzymuje moje prawie 90kg ciało

Nie ma szans, aby mi sufit opadł.

Edytowane 12 Lutego 2016 przez Barth3z
literówka

[Barth3z]

Taras



Do ściany fundamentowej zamocowałem uchwyty w kształcie litery U, a na murku oporowym L.



Pomiedzy legary dosypię jeszcze proszku odpigeona i na to pójdzie membrana wysokoparoprzepuszczalna.



Tam, gdzie będzie taras "wypoczynkowy, czyli o szerokości nie 2 a 4 metrów, tam musiałem wylać dodatkowe słupy podtrzymujące legary:



W przyszłym tygodni zamawiam 250m2 elewacji i 140m2 tarasu. Wszystko z modrzewia syberyjskiego. Kieszeń zaboli ...

Edytowane 16 Lipca 2015 przez Barth3z

[Barth3z]

Deszczówka





Betonowy zbiornik 10m3 - 2800zł z dowozem i montażem (HDS). Po mojej stronie było tylko wykopać dziurę. Pozostało jeszcze tylko wprowadzić rurę od deszczówki i wyprowadzić przelew. Przelew wepnę w studzienkę rozsączającą (POŚ).

Edytowane 22 Lipca 2015 przez Barth3z

[Barth3z]

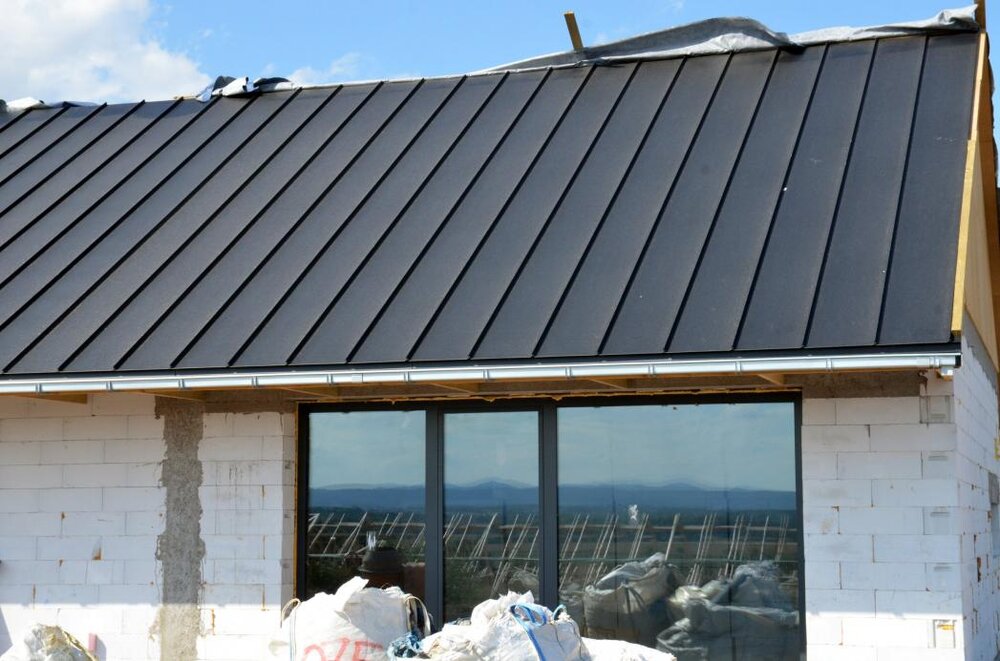

Dach

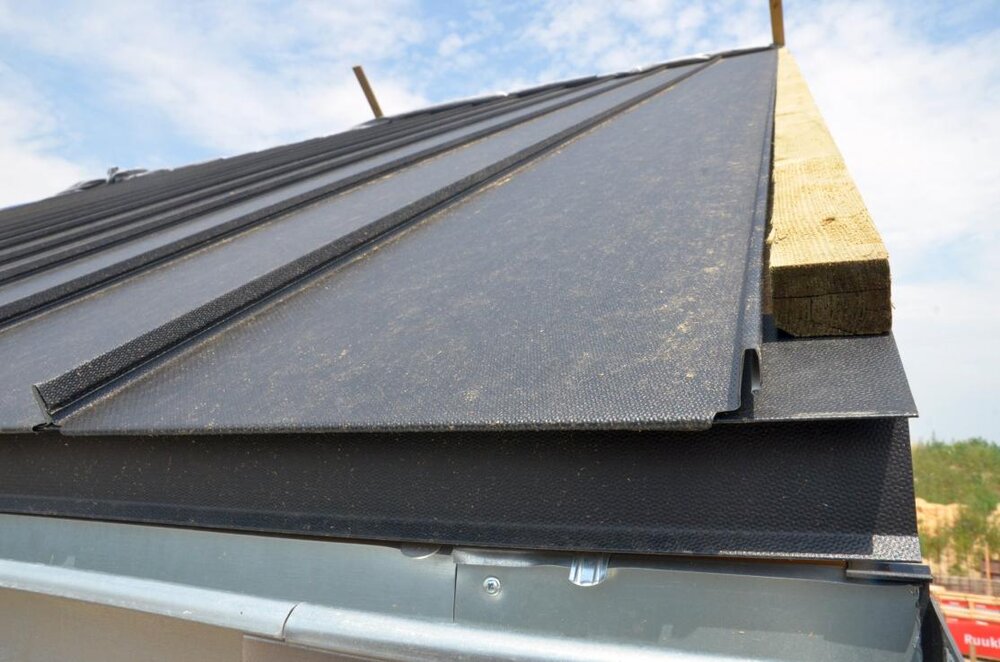

Na razie jest połać południowa (bez wiatrownic) i część północnej. Dach jest cały zasyfiony pyłem z szlifowania płyt MFP. Niestety, ale brzegi płyt po ulenwych deszczach nieco spuchły. Musiałem zeszlifować, żeby nie wybrzuszyły brytów.



Dach wygląda zajebiście ! Matowa czerń z przetłoczeniami (fachowo nazywa się to embonsowanie) robi niesamowity efekt. Już nie mogę się doczekać drewnianej elewacji i tarasu.

Edytowane 23 Lipca 2015 przez Barth3z

[Barth3z]

Okna



Zastanawiam się, czy obrobić ościeże w ten sposób:

http://oknoprofit.pl/wp-content/uploads/2014/05/s42pl.jpg

czy w ten:

http://www.elewacjesystem.pl/sites/default/files/DSC046622.JPG



Chyba pójdę w opcję 1. Ościeże wyłożę płytą magnezową i pomaluję antracytem.

[Barth3z]

GWC



Od wczoraj upały. A tak zapowiadają się kolejne 2 tygodnie:



Z GWC dziś (4.08.2015) leci 13,1 oC. Było 13,4oC ale głębiej opuściłem czujnik temp. Okazuje się, że metrowa rura wystająca ponad podłogę bardzo skutecznie podwyższa temp. powietrza wylatującego z GWC. Będę musiał ją solidnie ocieplić, włącznie z kanałami nawiewnymi WM.



Ciekawe jaką utrzymam temperaturę po tych dwóch tygodniach.



PS. Wentylator pracuje non stop, a nie jak dotychczas tylko podczas słońca (zasilany był z PV).



EDIT:

Pomiar z niedzieli rano (9.08.2015) - temp. nawiewu 13,5 oC

Pomiar z wtorku popołudniu (11.08.2015) - temp. nawiewu już 14,8 oC ! Dość duży skok w ciągu raptem 3 dni ...



EDIT2:

Pomiar ze środy rano (12.08.2015) - temp. nawiewu 15,2 oC. Rośnie...



Pomiar z piątku rano (14.08.2015) - temp. nawiewu 15,8 oC. Bardzo szybko rośnie.



Pomiar z soboty wieczorem (16.08.2015) - 16,5 oC. I to była najwyższa temp. powietrza wyrzucanego z GWC tego lata.



Pomiar z 19.08.2015 - 15,7oC

Pomiar z 20.08.2015 - 14,9oC

Pomiar z 21.08.2015 - 14,2oC

Pomiar z 22.08.2015 - 13,8oC



EDIT: (12.10.2015)

Dość długo utrzymywała się stabilna temperatura 13,5oC, bo prawie do połowy września. Później przyszły zimne dni i temp. z GWC spadła do 12,8oC (było to ok. 20 września). Na początku października temp. oscylowała w okolicy 11,5oC. W czwartek (w dni meczu Szkocja-Polska) miałem temp. 11,2oC. Wczoraj (mecz Polska - Irlandia) już tylko 10,6oC przy 12,8oC temp. gruntu pod domem w części gdzie nie mam GWC.

Edytowane 12 Października 2015 przez Barth3z

[crategus]

Dach fantastyczny! Ościeże opcja nr 1

Jaka będzie elewacja? Taka z opcji jak wyżej byłaby cudna (tylko pionowo)...

[Barth3z]

rynny Galeco



Jak pisałem wcześniej, zakupiłem i zamontowałem nowoczesne rynny kwadratowe Stal2 firmy GALECO - . Do rynien dobrałem czołowe maskownice w kolorze czarnym. W weekend zacząłem montować te maskownice i niestety nie wygląda to dobrze...





Wszystkie maskownice są pofalowane. Na początku myślałem, że to tylko pierwsze sztuki pogięły się w transporcie ale okazuje się, że to cała partia. Obawiam się, że te maskownice wyprodukowano ze zbyt cienkiej blachy i przez to są te pofalowania. Reklamacja złożona u dystrybutora. Zobaczymy co wyjdzie.

Edytowane 12 Sierpnia 2015 przez Barth3z
dodałem zdjęcia

[Barth3z]

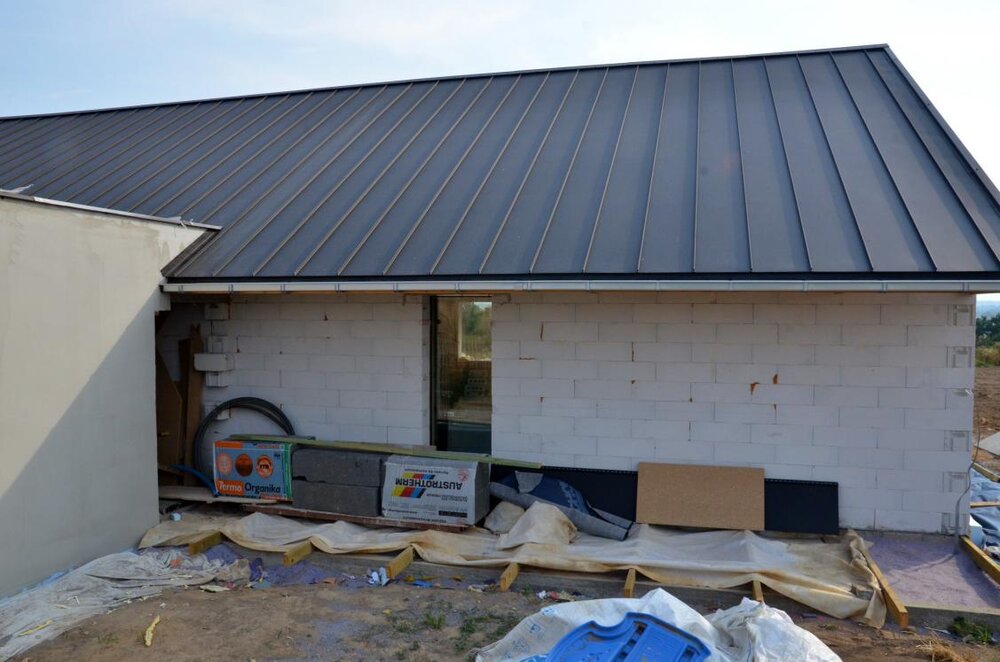

i jeszcze kilka zdjęć dachu. Połać północna.

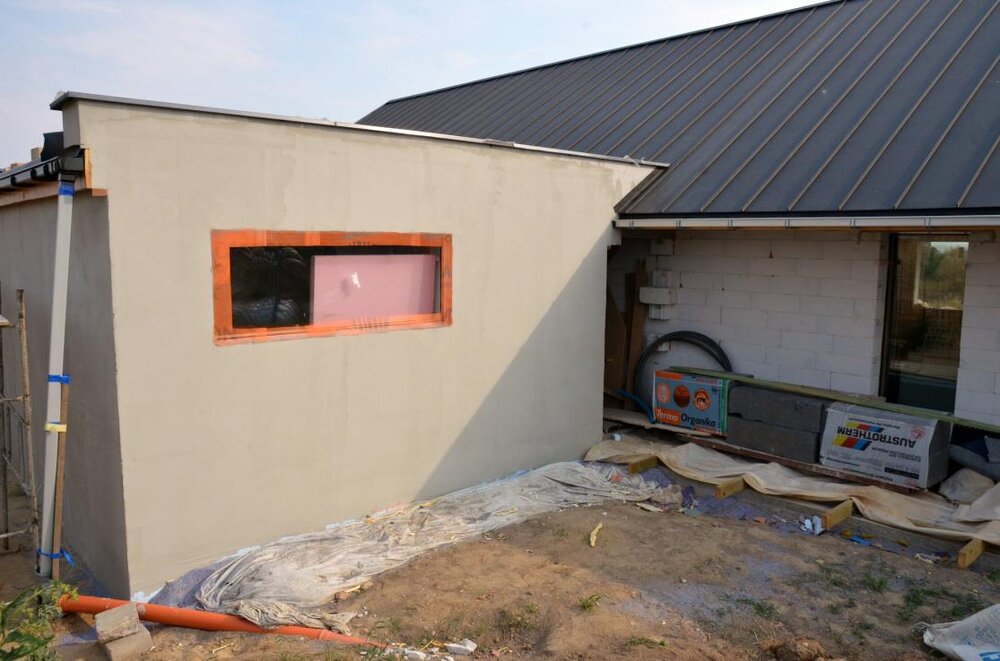

Na trzecim zdjęciu widać osadzony pakiet szybowy - w garażu. W tym przypadku nie osadzałem w warstwie izolacji lecz w licu muru, na przekładce z XPS i EPDMu.

Wyszło zajebiście !

Siatka docelowo zostanie zatopiona w kleju w ościeżu okna.

Edytowane 15 Sierpnia 2015 przez Barth3z

[Barth3z]

Deszczówka



Przeciągnałem rury PE DN32 do zbiornika na deszczówkę. Jedna rura poprowadzona z domu do zbiornika będzie przeznaczona do napełniania zbiornika wodą wodociągową w przypadku zbyt niskiego poziomu wody deszczowej (zastosuję zawór pływakowy). Druga rura ze zbiornika poprzez trójnik (zdjęcie 3) do rozdzielacza systemu nawadniania (w lewo) oraz do domu do zasilenia kibelków (w prawo) Wszystko położyłem w proszku od pigeona, dzięki czemu nie obawiam się zamarznięcia wody zimą i tym samym będę mógł cały rok korzystać w wody deszczowej do spłukiwania w WC.





Na pierwszym zdjęciu widać wykonane dwa odwierty w płycie zbiornika. Tamtędy pierwotnie miałem wprowadzić rury. Na szczęście szybko konsultacja z M.A.G.iem i rury zostały wprowadzone poprzez komin. Tam łatwiej będzie serwisować pompę i zawór pływakowy.

Dzięki M.A.G. za pomoc w tej kwestii i nie tylko

Edytowane 16 Sierpnia 2015 przez Barth3z
