Brama garażowa.



W styczniu po ponad 3 miesiącach oczekiwania od zamówienia pojawiła się 5m brama garażowa Novoferm ISO45 rzekomo współczynnik coś ok. U=1,25 dla całej bramy czyli ciepła jak na panelową. Zobaczymy. Miało być do 4 tygodni – jakaś pomyłka generalnie ten sprzedawca.

W miedzy czasie obrobiłem otwór bramy styro gr 5cm, zawsze to jakieś mniejsze przemarzanie. B płycie natomiast jest zonk – mostek termiczny jak talala – płyta wystaje za bramę. Drugi raz zalałbym ją ( płytę) z wcięciem i tak radzę innym.

Ja teraz będę musiał jakoś rzeźbić – na razie nie mam pomysłu jak.

[mrio]

Dom zimą.

Liczyłem, że jak w poprzednich latach będzie można coś działać zimą.

Domek sobie spokojnie zimuje. Nie spodziewałem się, że zima w tym roku przyjdzie tak wcześnie czyli połowa grudnia. A co najważniejsze trwała prawie do połowy kwietnia 2013.

Prace z dachem zostały przerwane. Ojciec zna przypadek, kiedy ktoś się pośliznął na oblodzonych łatach i się zabił. Robi się bez zabezpieczeń wiec w sumie może racja. Nie ma co przeginać.

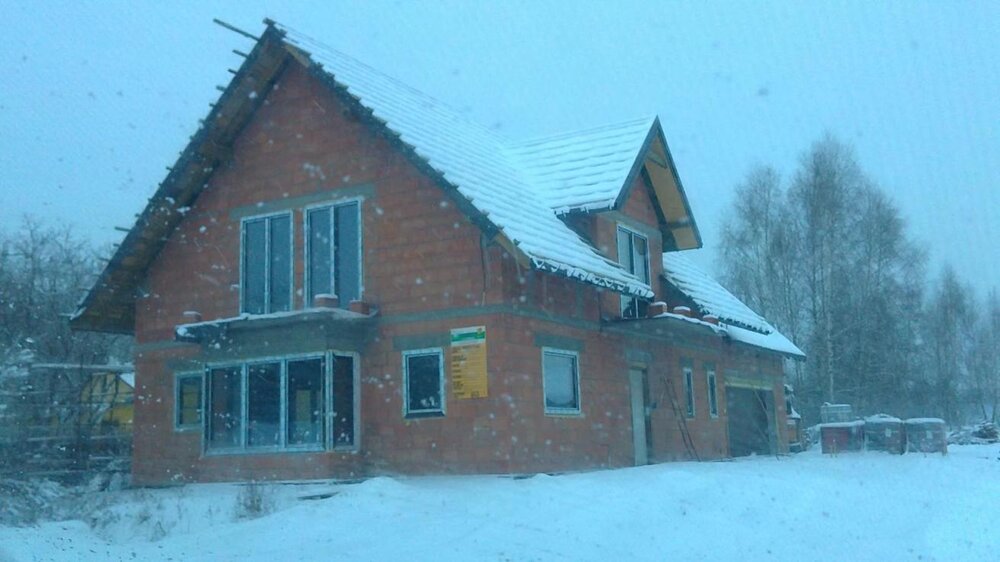

domek zimą

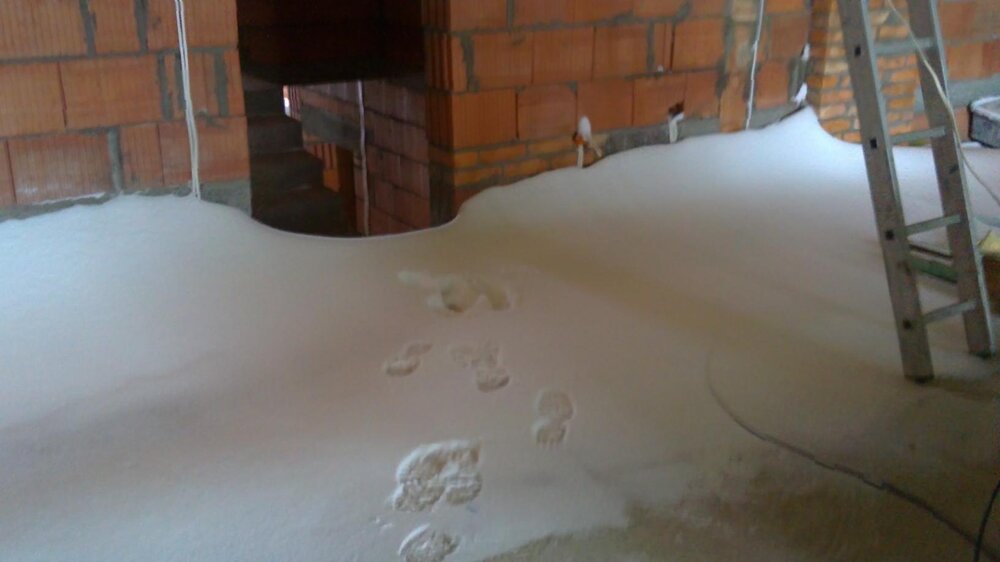

Miałem systematycznie zajęcie w postaci wywalania śniegu nawianego do środka. Nie chciałem aby mi po roztopach wsiąkał w mury i stropy. A odwilży jak nie było tak nie było.



W miedzy czasie popełniała się też elektryka.

Edytowane 10 Lipca 2013 przez m@rio

[mrio]

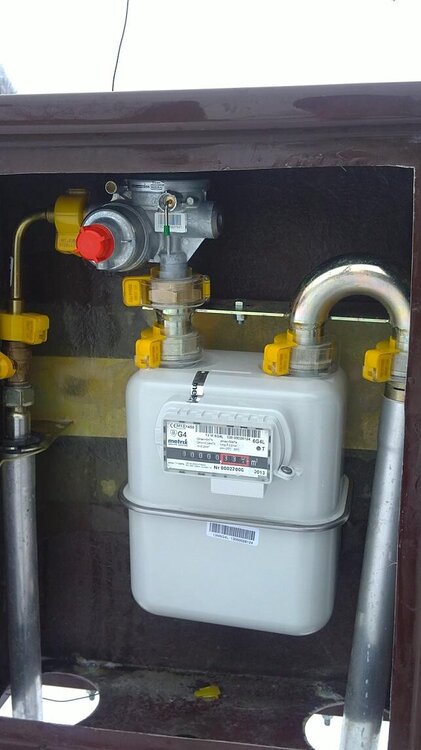

Gaz umowa i licznik

W lutym gazownia podpięła licznik i możemy już bulić. Będzie do medium do ogrzewania domu oraz c.w.u.



[mrio]

Zabezpieczenie dachu i kominek.



W marcu zabrałem się za dodatkowe zabezpieczenie dachu na szczelność i korozję.



Zakupiony tez został w promocji kominek narożny z podnoszona do góry szybą Arysto.

[mrio]

Wiosna i topniejący śnieg.



Wiosną topniejący śnieg ujawnił swoje oblicze w postaci wody.

Trzeba było zamontować dren odprowadzający do rowy z głębi działki tak aby w przyszłości woda nie płynęła przez cała działkę i przed domem.

Przy okazji zrobiona podbudowa podjazdu do garażu.

[mrio]

DGP z komnka.

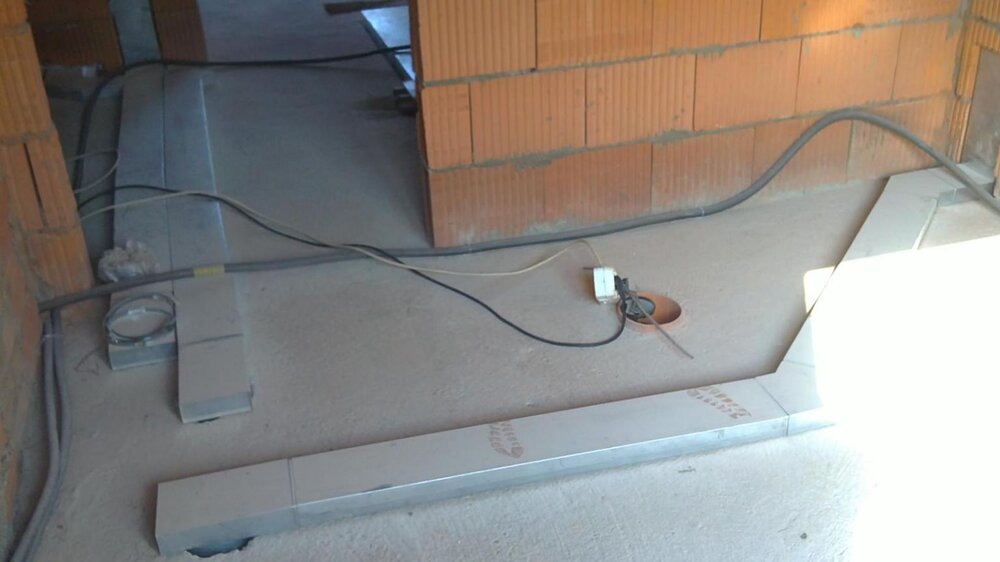

Powstaje system grawitacyjnej DGP z kominka. Robię sobie projekt zakupuje kanały płaskie 50x150 do zalania w posadzce. Wkrótce dam fotki bo obecnie ogromny rozpizdziel. Będzie sumie pięć dolotów nad kominkiem o średnicy 150mm. 3 w stropie + 2 z kanałów wentylacyjnych. W planie na tych dwóch kanałach zamykane przepustnice z możliwością kierowania ciepła na strych.

widok od strony poddasza początki kanałów nad kominkiem

rozprowadzenie

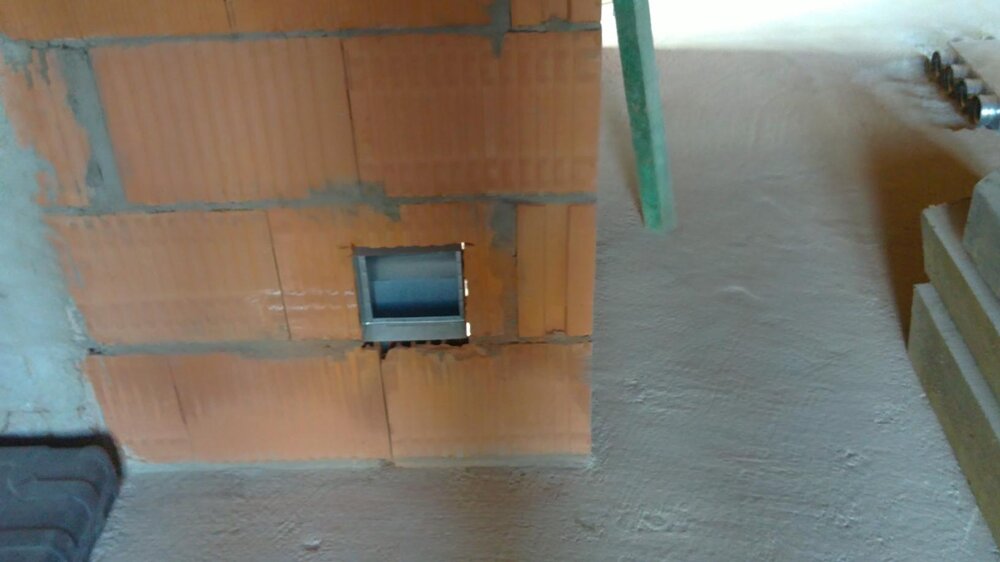

zakończenie pod kratkę wylotową

Edytowane 12 Lipca 2013 przez m@rio

[mrio]

Wentylacja mechaniczna



Robię też brakujące przepusty do skrzynek i anemostatów wentylacji mechanicznej. System będzie oparty na kanałach z PE i skrzynkach rozprężnych. Kondonom w alu jakoś nie ufam.



Z innej beczki taka była temp. na zewnątrz w cieniu 21.06.13

termometr nie przekłamuje jest w czasie jazdy.

Tak było w mieście między budynkami - rozgrzany asfalt, mury i chodniki. Na budowie już lepiej tylko +34 na powietrzu w cieniu.



O instalacji napisze szerzej później. Na razie podkuwam i chowam wszystko co w posadzce.

Na foto skrzynka rozdzielcza nawiewna z dolotem kanałem płaskim. Podkuta w betonie celem opuszczenia aby zachować odpowiednią grubość wylewki.



Rada dla budujących jeśli chcecie zakryć wszystko w posadzce to jeśli możecie dajcie odpowiednio gruby styropian pod wylewkę aby wszystko się mieściło. Ułatwia i przyspiesza wszelkie prace. Nie ma rzeźby jak tu skrzyżować przewody itp. Przepusty też warto wcześniej przygotować na etapie zalewania stropu.

Edytowane 11 Lipca 2013 przez m@rio

[mrio]

Kanaliza poddasza.



Kuję też bruzdy i rozprowadzam dalej piony i kanalizację na poddaszu.

Tym sposobem jestem już na bieżąco z dziennikiem i będę dawał meldunki na bieżąco. Dajcie jakiś znak życia czy ktoś to czyta w komentach.



Fotki niestety z tel. słaba jakość

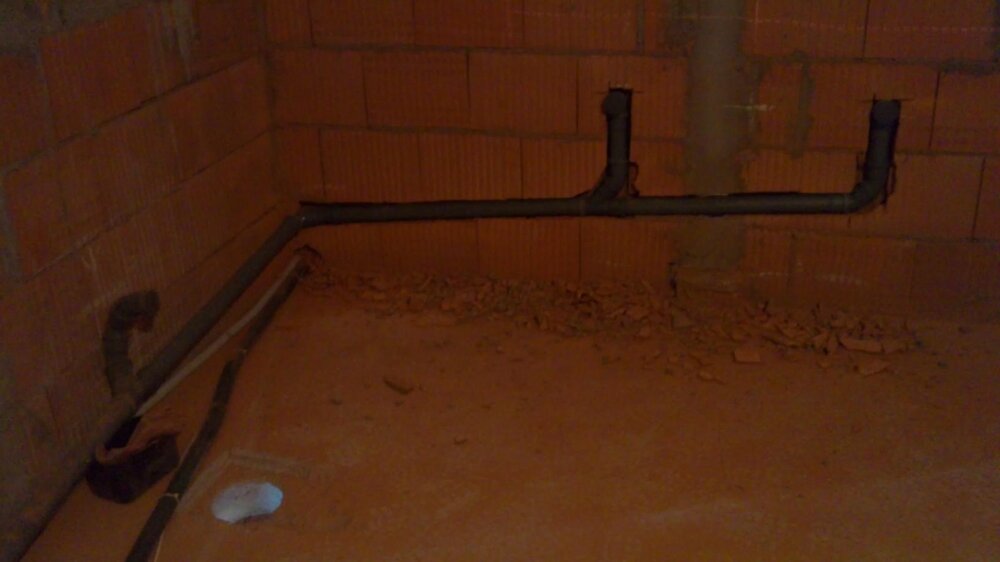

2 umywalki w górnej łazience

podejście pod prysznic - w planie jest równo z płytkami brodzik

podejście pod kocioł CO - odpływ kondensatu, odpływ z zaworu bezpieczeństwa oraz do spuszczania z układu

podejście pod pralkę oraz pion do góry pod odpływ prysznica.



Rada dla budujących samemu zróbcie sobie wcześniej wszelkie przepusty przez strop. Znacznie ułatwia to pracę i przyspiesza. Ciężko potem się kuje w osi ściany. Szczególnie w żelbecie, kiedy jak nie chcesz to zawsze trafisz na drut zbrojenia. Ja miałem akurat do kanalizy przepusty ale odczułem na DGP i wiertarce z lidla jak to jest.

Edytowane 11 Lipca 2013 przez m@rio

[mrio]

lokatorzy na kocią łapę



No niestety bez naszej zgody i wiedzy ktoś się zadomowił w domu.

Jak tak można bez pytania.



Ponieważ koszt tradycyjnych przewodów do wentylacji grawitacyjnej jest znikomy. Zrobiłem sobie również i je wg oryginalnego projektu tak jak by nie miało być wentylacji mechanicznej. Nie wyprowadzam ich jedynie ponad dach- kończą się na stropie strychu.. Będą zaślepione z dołu i z góry co by nie było przepływu i strat ciepła. Jest to po to, że w przypadku gdy znudzi mi się (wkur... mnie ) WM to nie mam zamkniętej drogi do tradycyjnej wentylacji Wystarczy tylko wyprowadzić kominki ponad dach. Kanały można wykorzystać też do jakiś przewodów.



Wracając do lokatorów w jednej z takich kratek w kuchni są takie oto ptaszki.

Mamusia (lub tatuś) regularnie je dokarmia. Przelatuje przez salon i do góry przez klatkę schodową. Dalej na strych i szparami pod dachem na zewnątrz.

Co to za ptaszki? długo będą wynajmować miejsce?

[mrio]

Ogrzewanie podłogowe poddasza – projekt.



Równolegle do prac na budowie robię projekt podłogówki poddasza. Już niedługo trzeba będzie ją rozkładać. Założenia temp. zasilania 34st.C. a pętle do 100mb potrzeba wg OZC dostarczyć 4162W. (parter ma podobne zapotrzebowanie na moc) Kocioł kondensat mocy 12kW. Program proponuje w łazience rozstaw 5cm. Moim zdaniem to za blisko- zmieniłem na 10cm a i tak wychodzi 2 pętle po blisko 70mb. Pokoje z panelami wszędzie rozstaw 25cm. Garderoba i korytarz 30cm ( tu w razie czego zmienię jeszcze na25cm)Razem blisko 700mb podłogówki na poddaszu.

Jak widać w tabeli wyszły następujące pętle (bez dolotów):

pokój 001 – 66mb - rozstaw 25cm - panele

pokój 002 – 63mb - rozstaw 25cm - panele

sypialnia 004 – 39mb - rozstaw 25cm - panele

łazienka 005 – 2 pętle 68mb+70mb - rozstaw 10cm - terakota

nad garażem 008 - 3 pętle 88,5mb+ 88,8mb+89,9mb - rozstaw 25cm - panele

pokój 009 – 64,8mb - rozstaw 20cm - panele

garderoba+hall – 59mb - rozstaw 30cm - panele

razem blisko 700mb podłogówki +zasilania i powroty

Z tą łazienką zastanawiam się czy nie zmienić na jedną pętlę.

Pod ścianą za bidetem i wc będzie zabudowa szer 20cm . Chyba też nie ma sensu grzać pod wanną Wanna 160x70 oraz brodzikiem. Zostaje wtedy powierzchnia grzejna 8,26m2.

Wtedy można zrobić jedną pętlę z rozstawem 10cm o długości 82mb.

Łazienka będzie miała też jeden grzejnik drabinkowy grzany tą sama temp. co podłogówka.



Co sądzicie o takim projekcie podłogówki-jakieś błędy czy uwagi?

Edytowane 19 Lipca 2013 przez m@rio

[mrio]

z czego robić instalację wodną oraz zasilanie i powrót rozdzielaczy podłogówki?



Ach te dylematy.



Pozostał na placu boju system z rurek zgrzewanych oraz te rozwijane PEX-y . (mam dostęp do zgrzewarki)

PEX/Al/PEX nie powinno się robić nigdzie łączeń czyli tylko woda raczej rozdzielaczowo co za tym idzie więcej metrów rurek i przekuć przez strop.

Zgrzewane można robić trójnikowo mniej przepustów ale więcej roboty na zgrzewanie.



Przerabiał ktoś cenowo obie wersje jak to wychodzi? Znowu czeka mnie analiza.

[mrio]

kanalizacja zakończona



Melduję, że w dniu wczorajszym zakończyłem instalację kanalizacyjną. Pozostało 15min roboty - zabrakło 2 rurek 0,3m w kuchni do podejścia do zlewu i zmywarki.

Pozostało zrobić kominki wentylacyjne kanalizacji. Robić czy nie robić oto jest pytanie? (ryzyko wciągania wody z syfonów w domu jednorodzinnym) .

Nie będą one wychodziły przez dach a pod okapami w razie czego.

Ich dalsze rozprowadzenie nie koliduje już mi z wylewkami. Muszę to zrobić jedynie przed tynkami.

Edytowane 18 Lipca 2013 przez m@rio

[mrio]

Kanalizacja zakończona kompletnie z odpowietrzeniami. Wyprowadzone 3 odpowietrzenia na zewnątrz domu.

-pierwsze - w kuchni zlewozmywak i zmywarka

-drugie - w pionie głównym wc dolne+umywalka łazienki dolnej +umywalka pralni wc górne+bidet+umywalki i wanna łazienki górnej

-trzecie - nad podejściem od prysznica.

[mrio]

Nie odzywam się gdyż praca wre i nie ma czasu nawet foty zrobić taki zapie....



Kończy się instalacja wodna i główne rury do CO



Plan działania na ten tydzień:



Poprawić montaż okien i zrobienie jakichś solidnych podpór montażowych. Bo te co zastosowali okniarze to woła o pomstę do piekła czy nieba. Podstawione są od spodu klocki z drewna, które muszę przecież wyjąć przed wylewkami.



Kupić i ułożyć kanały płaskie 200x90 na dolotach skrzynek nawiewu i wywiewu.



Zrobić 4 fi 150-160mm przepusty w stropie do przyszłego podłączania rekupuratora.



Kupić wełnę do izolacji stropu nad kominkiem



Kupić i podczepić rury spiro fi150mm nad kominkiem do kanałów DGP. Potem będzie ciężko od dołu wsunąć opaskę i skręcić.



Kupić folię pod wylewkę



Kupić siatkę do wylewki



Kupić styropian 5cm na strop nad domem (2+3cm) oraz 9cm nad garażem (5+4cm)



Rozprowadzić pętle ogrzewania podłogowego do rozdzielacza



Zrobić przejście do rozdzielacza na parterze do grzejnika łazienkowego w łazience na poddaszu



Zakupić i rozprowadzić instalację odkurzacza centralnego

[mrio]

Ciąg dalszy zmagań na budowie. Wczoraj padł u nas rekord temperaturowy +38 stopni w cieniu.

W domu na parterze termometr wskazał przyjemne +30. W nocy temperatura wewnątrz spada do +25st..



Na strop nad kominkiem pójdzie wełna mineralna STROPROCK Rockwool-a. Na forum mało informacji. Wygląda, że wszyscy izolują styropianem pod wylewkę. Nie wiem dlaczego nie boją się, że ten styro będzie się topił lub śmierdział.



http://www.rockwool.pl/produkty-rozwiazania/u/3628/podloga-na-gruncie-oraz-na-stropie/ocieplenie-podlogi-na-podkladzie-betonowym-na-masywnym-stropie-miedzykondygnacyjnym



Ta wełna ma współczynnik CS(10) 50 czyli ok. 1tona/m2.



http://www.rockwool.pl/produkty-rozwiazania/u/1322/produkty/stroprock



Powinna współgrać ze styropianem pod wylewkę CS(10) 60 termoorganiki (1200kg/m2)

http://www.termoorganika.com.pl/files/51384c5d863a26.65905853DALMATYNCZYK%20dach-podloga.pdf



Poniżej też plan systemu DGP oraz kanałów wentylacji mechanicznej parteru.

Na niebiesko kanały DGP. Jeden schodzi do kotłowni na parterze(ten co jakby wychodził na zewnątrz). Zielony to przewody WM nawiewnej, czerwonawe – wywiewy WM.

Martwi mnie, że nad kominkiem idą dwa kanały z PE nawiewne do gabinetu. Boję się, ze wskutek wyższej temperatury może się coś z nimi dziać. Zamówiłem rury metalowe na ten odcinek ale trzeba czekać na nie5-7 dni. To może opóźnić wykonanie wylewek.



DGP będzie grawitacyjne – 5 kanałów do różnych pokoi. Najdłuższy ma ok.4m długości.

Koszt materiałów 850zł z przesyłką. Każdy kanał będzie dodatkowo izolowany 5cm wełny mineralnej Stroprock po obu stronach.





Był też przykry wypadek, znalazłem nową hurtownię budowlaną, w której zamówiłem styropian pod wylewki oraz cement. Dziś miała być dostawa ale nic nie widać i nie słychać. Telefonów nie odbierają. Zwlekli mnie na 3 dni. W związku z tym dziś podjąłem decyzję, żeby zamówić gdzie indziej. Dostawa na poniedziałek. Trzy dni w plecy przez tamtych. Jeśli coś mi będą chcieli dostarczyć to niech się bujają teraz. Na szczęście nie dawałem zaliczki.



Dziś muszę też zakupić komplet instalacji do OC (odkurzacza centralnego.). Po pracy wyruszam na zakup.

Edytowane 9 Sierpnia 2013 przez m@rio

[mrio]

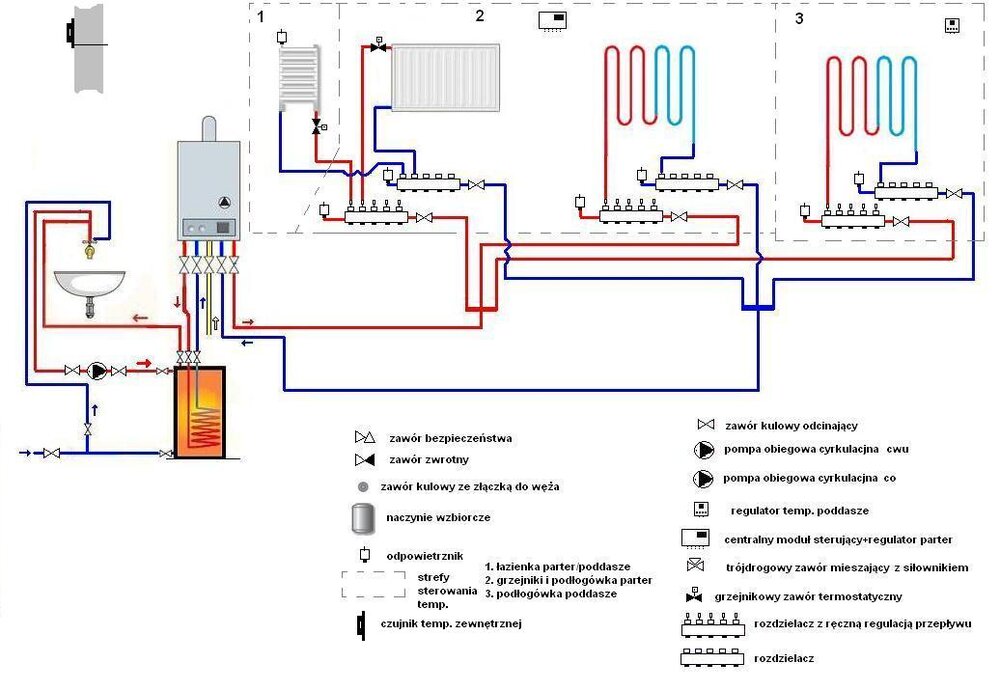

Kończę instalację co i cwu. Generalnie plan jest następujący. Trzy rozdzielacze zasilane z kotła kondensacyjnego.

1 rozdzielacz zasila 3 grzejniki oraz 3 drabinki łazienkowe czyli 6 obwodów

2 rozdzielacz zasila podłogówkę parteru 6 pól grzewczych długości razem ok. 250mb wszystko wykończone gres lub terakota

3 rozdzielacz zasila 9 obwodów podłogówki poddasza niecałe 700mb wykończenie panel.



Wszystko pchane pompką pieca, bez żadnych dodatków, które raz kosztują, dwa zrą energię i pieniądze przy eksploatacji.



Plan z grubsza jest taki.



Kocioł kondensacyjny to VICTRIX X 12 2I ze sterownikiem CAR v2 z czujką pogodową oraz wymiennikiem 150l QUATTRO Biawar.

A teraz uwaga moc na co i cwu tylko 12kW.

Każdy puka się w czoło i doradza 24kW na taki wielki dom.



Wszystko proste jak budowa cepa. Po prawidłowym wyregulowaniu podłogówki wszystko powinno chodzić jak trzeba. Nie przemawiają do mnie jakoś pompki na każdym rozdzielaczu oraz elektroniczne głowice i sterowanie do każdej pętli niezależnie. Podłogówka ma tak dużą bezwładność, ze wystarczy sterowanie całości.



Czy to się sprawdzi czas pokaże. Są osoby które twierdzą, że to im się udało.



Ma ktoś jakieś uwagi? - proszę śmiało piszcie gdyż jeszcze mogę coś poprawić potem kaplica. (pewnie nikt nie czyta)

Edytowane 12 Sierpnia 2013 przez m@rio

[mrio]

Wieści z placu boju czyli to co tygryski lubią najbardziej fotki.

Nawiedziła budowę główna inwestorka w celu wiadomym czyli kontroli ale była bardzo zmęczona więc trzeba było jej coś zaproponować.



Sprawdzała potem też swoje umiejętności kierownicze



Instalacje w kuchni, kanaliza pod zlew i zmywarkę, przyłącza wodne i cyrkulacja, w lewo odbija woda do lodówki gdyby była z kostkarką.



Miejsce na lodówkę i wspominana woda do niej, może się przyda.



Główna rura wyciągowa ze skrzynki rozdzielczej parteru. Przykryta zostanie sufitem podwieszanym. Po prawo widoczny otwór pod anemostat we wiatrołapie.

[mrio]

Z kolei główna rura zasilająca skrzynkę rozdzielczą nawiewów parteru. Drugi otwór to pod anemostat nawiewny wiatrołapu.



I oba kanały z drugiej strony. Tu będą redukcje/kształtki kanał okrągły na płaski gdyż 160mm nie zmieści mi się pod wylewką. Nad garażem mam tylko 9cm izolacji styropianowej.

Widoczne też na posadzce 2 rury od co - jakby był system rozbudowany pod przyszłe solary do pierwotnej kotłowni gdyby takowe staniały i były opłacalne. Trzecia rura na posadce to woda ogrodowa. A na ścianie kolankowej woda ciepła i zimna oraz cyrkulacja do umywalki w kotłowni.



Łazienka parteru, podejścia pod umywalkę i pion kanalizacyjny oraz podejście pod kibelek.



Pralnia i wejście wody na budynek, licznik ogólny oraz ogrodowy, potrójny pex do kuchni zatopiony w płycie. Podejścia pod umywalkę gospodarczą.



I tu należy się wyjaśnienie. W trakcie prac podjąłem decyzję, że kocioł oraz zasobnik przenoszę do pralni, komin będzie koncentryk przez ścianę. Powód krótsza droga do łazienek. Jedna jest nad pralnią, druga obok przez ścianę. W związku z tym prawdopodobnie nie będzie potrzebna cyrkulacja. co za tym idzie mniejsze straty na zasobniku oraz mniej prądu na pompkę. Oryginalna kotłownia za garażem pozostanie na rekupurator oraz w razie czego na zasobnik solarów czy jakiś piec na węgiel lub drewno. Jest tam komin.



Łazienka parteru prysznic i zasilanie spłuczki.

Edytowane 9 Sierpnia 2013 przez m@rio

[mrio]

6 rur PP kolejno : dwie co inny piec/solar, trzy to ciepła, zimna woda oraz cyrkulacja, w prawo odbija woda ogrodowa z podlicznika.



Przykładowe podkucie pod szafkę podtynkową do rozdzielacza.



Łazienka górna – prysznic i wanna.



Łazienka górna – wc i bidet



Łazienka górna – podejścia pod podwójną umywalkę lub dwie oddzielne.



Słaba jakość zdjęć niestety telefonem i bez oświetlenia. Okno dachowe w łazience jeszcze nie zamontowane.

[mrio]

Zatrudniłem do pomocy chińczyka. Cena 200zł w promocji. 1500 W 4 J siła uderzania. 3lata gwarancji. Pneumatyk -Jest różnica.



Przy nacinaniu szlifierką pyłu robi się tyle, że nic nie widać. Trzeba otworzyć okno i poczekać z 15 min. Na zewnątrz wygląda jakby się paliło. Mam już dosyć bruzdowania i czerwonego wszędzie.



Kontynuuję też DGP grawitacyjne.



Te okrągłe to otwory pod kanały PE 75mm WM. Są to przejścia przez ściany w celu optymalnych tras i długości. Instalacja ma być zrównoważona i długość każdego z kanałów jest w przybliżeniu taka sama.



Wykuwam też bruzdy pod odkurzacz centralny. Z racji, że nie zatopiłem tych rur w płycie schodzą one z góry.
