Wykresy ,tabele,programy do doboru i linki do opomiarowanych urządzeń

[fachman19]

Fajnie by było mieć taki temat gdzie można zajrzeć i znaleźć kalkulator OZC,albo dobrać pompę cyrkulacyjną .

Taki prosty regulamin .



Wpis musi zawierać z bardzo krótkim opisem link, lub tabela ,wykres

Nawet wykaz cen nośników energii, ale w tabelce uporządkowany.

współczynniki k,krotności wymian jakie stosujecie,teoretyczne i praktyczne COP.moc pozyskiwana z gruntu z 1 mb odwiertu itp.



A komentarze w formie tabelki wykresu z innego (podanego źródła)

Wpisy bez tabelki (wykresu ) proszę usuwać bez względu na ich nawet wartościową treść.

Uda się ??

[rwxw]

przeklejone z innego wątku:

fajnie by było aby ktoś podał jak wyliczyć przepływ i dobrać pompę może się przydać innym

Kiedyś pisałem w wątku "pc tymi ręcami". Wymagany przepływ przez dz podaje producent pompy ciepła. Jeśli nie podaje, to trzeba wziąć dane innego producenta, np:

http://www.stiebel-eltron.ru/imperia/md/content/mba/25.pdf

gdzie na stronie 3 znajdziemy przepływy dla pomp ciepła o różnej mocy, odpowiednio 5 KW, 8 KW, 11 KW, 14 KW:

gz: Flow rate on hot side m3/h 0.6, 1.0, 1.4, 1.6

dz: on cold side m3/h 1.3, 1.9, 2.4, 3.3

Na stronie solis.pl można znaleźć wykresy,które ułatwiają obliczenia:



http://forum.muratordom.pl/attachment.php?attachmentid=143900&d=1351069398



oraz dokładny opis jak liczyć:

http://www.solis.pl/index.php/projektowanie_instalacji/instalacje_zrodla/obliczenia_przeplywu_zrodla



W skrócie:

1) w instrukcji do pc sprawdzamy opory przepływu wymiennika pc przy nominalnym przepływie

2) z wykresu liczymy opory dobiegu od pc do rozdzielacza i od rozdzielacza do pc

3) przepływ nominalny pc dzielimy przez liczbę sekcji i dla takiego zmniejszonego przepływu liczymy opory przepływu przez pojedynczą pętlę

4) dodajemy jakąś rezerwę np. 20-30%

5) sumujemy wyniki z poprzednich punktów i mamy wymaganą wysokość podnoszenia obiegówki

6) szukamy obiegówki która dla wymaganego nominalnego przepływu naszej pc będzie miała wysokość podnoszenia większą niż policzona

[Pyxis]

Link do opomiarowanych instalacji z pompami ciepla:



http://www.portpc.pl/?page_id=42

Edytowane 22 Stycznia 2015 przez Pyxis
Aktualizacja linku

[Pyxis]

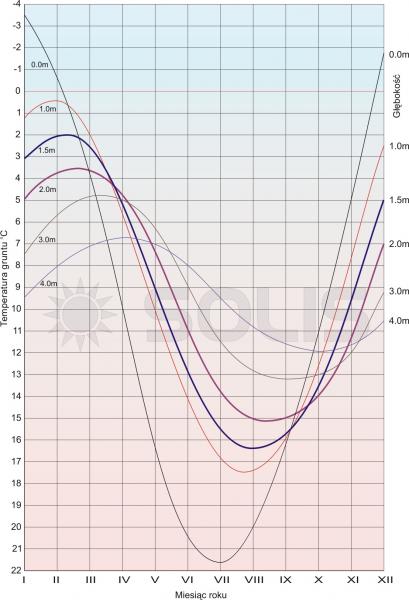

Wykres rocznych temperatur nieobciazonego cieplnie gruntu na danej glebokosci zaleznie od pory roku:



http://www.szkut.com/dom/temperatury_gruntu_w_zaleznosci_od_pory_roku_i_glebokosci.jpg

Edytowane 21 Grudnia 2013 przez Pyxis

[Pyxis]

Nomogram doboru grubosci wylewki do grzania akumulacyjnego w zaleznosci od konstrukcji domu, rodzaju okladziny i czasu dostepu do taniego pradu w ciagu doby:



http://www.szkut.com/dom/wylewka_wykres.jpg

[pom_pla]

Opomiarowana pompa ciepła na żywo



http://www.pompaciepla-24.pl



a tu pompa wieśka .



http://www.viessmann.pl/pl/dom-jednorodzinny/Ogrzewanie/pompy-ciepla/wizualizacja_pracy.html



a tutaj kolejna wizualizacja





http://pompacieplanazywo.pl/

Edytowane 21 Grudnia 2013 przez pom_pla

[rwxw]

Jeszcze moja opomiarowana na żywo:

http://pompaciepla24.com

[fachman19]

http://www.liveheatpump.be/t/en/p/en...012/s/day/h/16





dane z pomp Fujitsu z Dani

[mkm silesia]

Temperatury szczegółowe i sumaryczne, stopniodni grzewcze i chłodnicze, nasłonecznienie itd. itp. na Górnym Śląsku

http://www.andretti.pl/wxtempdetail.php

[mkm silesia]

wygrzebałem stronkę w związku z pg ale pompiarzom może się przyda

https://www.windyty.com/?surface,wind,2015-01-21-09,41.739,-0.439,4

[Pyxis]

wygrzebałem stronkę w związku z pg ale pompiarzom może się przyda

https://www.windyty.com/?surface,wind,2015-01-21-09,41.739,-0.439,4



Piekne!

[pitersson]

wygrzebałem stronkę w związku z pg ale pompiarzom może się przyda

https://www.windyty.com/?surface,wind,2015-01-21-09,41.739,-0.439,4



Super ,fajna stronka, dzieki:p

[mkm silesia]

kolejna stronka wygrzebana w związku z paralotniarstwem podobna do windyty moze przyda się "pompiarzom" fajnie widać ja dzisiaj ogrzewa nas morze czarne i śródziemne



https://earth.nullschool.net/
