Projekt rekuperacji- proszę o pomoc

[mogaris]

Witam

Potrzebuję Waszej pomocy, zdecydowałem się sam wykonać instalacje wentylacji mechanicznej w nowo budowanym domu. Proszę o wszelkie uwagi tak aby system spełnił swoje funkcje. W domu będą mieszkały 2 dorosłe osoby oraz dwójka dzieci. Między salonem a kuchnia akwarium 250l(w poprzednim domu miałem problemy z pleśnią z racji parowania wody z zbiornika).



Centralę chcę umieścić w spiżarni jak na rysunkach podczas lania fundamentów wypuściłbym rurę fi 160mm jako GWC, natomiast wyrzutnię przechodząc przez kotłownie przy suficie wystawię na zewnątrz budynku.



Rekuperator jaki chciałbym użyć w instalacji to ONYX DREAM 400.

Wentylację grawitacyjną wykonam w kotłowni i garażu(będą odcięte od pozostałych pomieszczeń), zastanawiam się co zrobić z kuchnią.

Rury nawiew/wywiew z systemy PE-FLEX, w programie ze strony dobrałem skrzynki rozdzielcze.



Skrzynie parterowa z poddaszem połączę rura fi 160 i zabuduję w ściance przy której i tak mam komin, a szacht przelotowy zawsze się przyda na przyszłość.



Teraz pytania:

1) Kanały są odpowiednio rozprowadzone?

2) Mam problem z dobraniem średnicy kanałów(dam rade rurę pe-flex fi 100 schować w wylewkę?)

3) Model rekuperatora jest dopasowany do metrażu?

4) Rura 160 z czerpni zewnętrznej jest wystarczająca(taka wchodzi w rekuperator)?

5) Sprawa anemonstatów - powiązana z średnicą kanałów

W załącznikach:

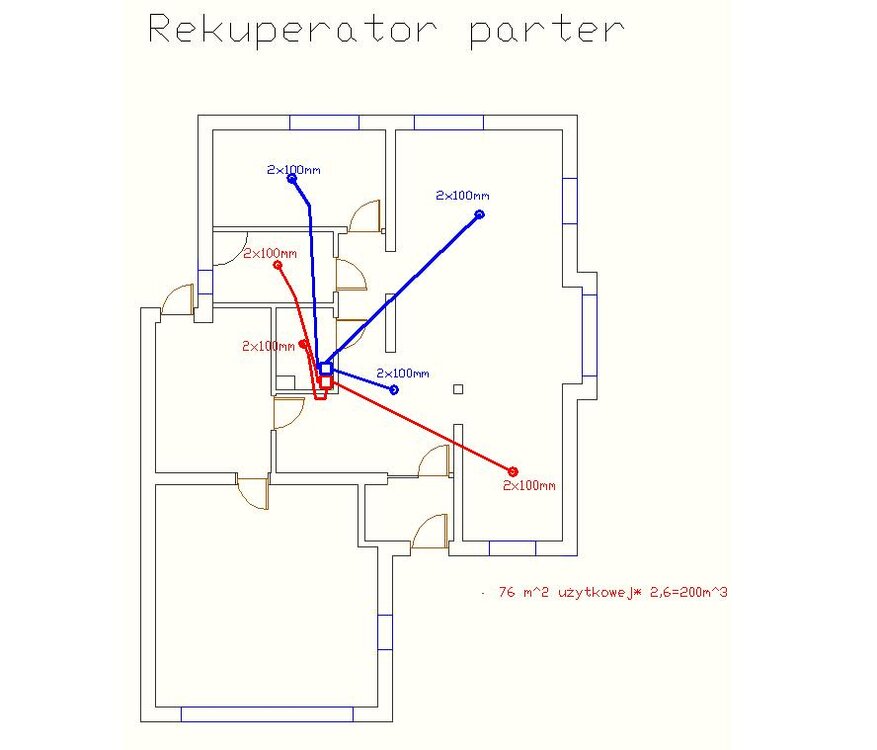

1. Plan rozmieszczenia kanałów parter

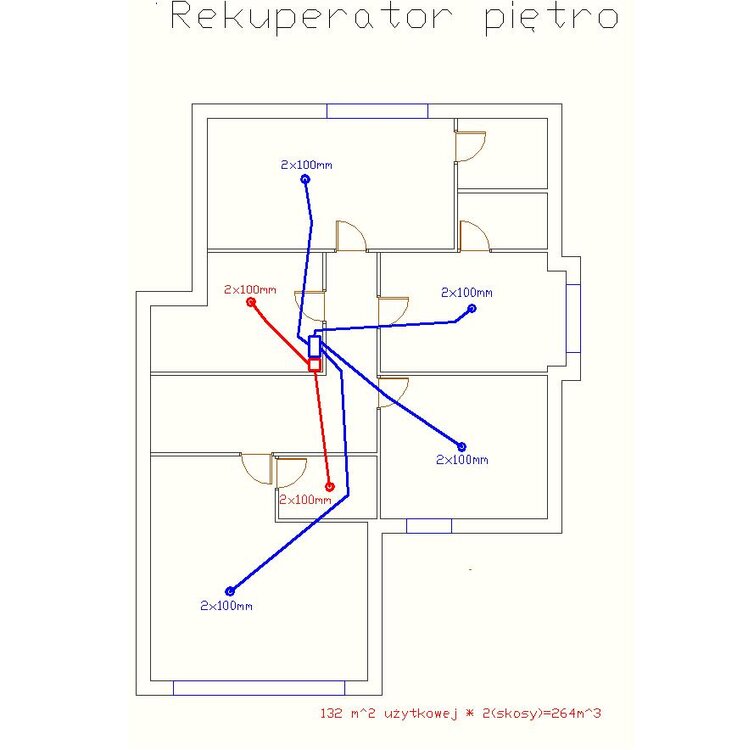

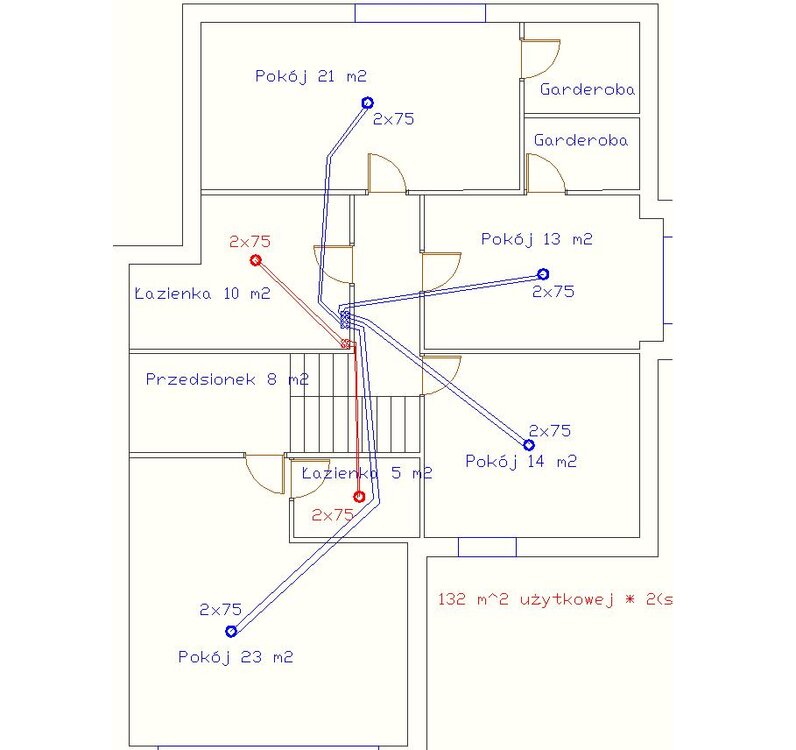

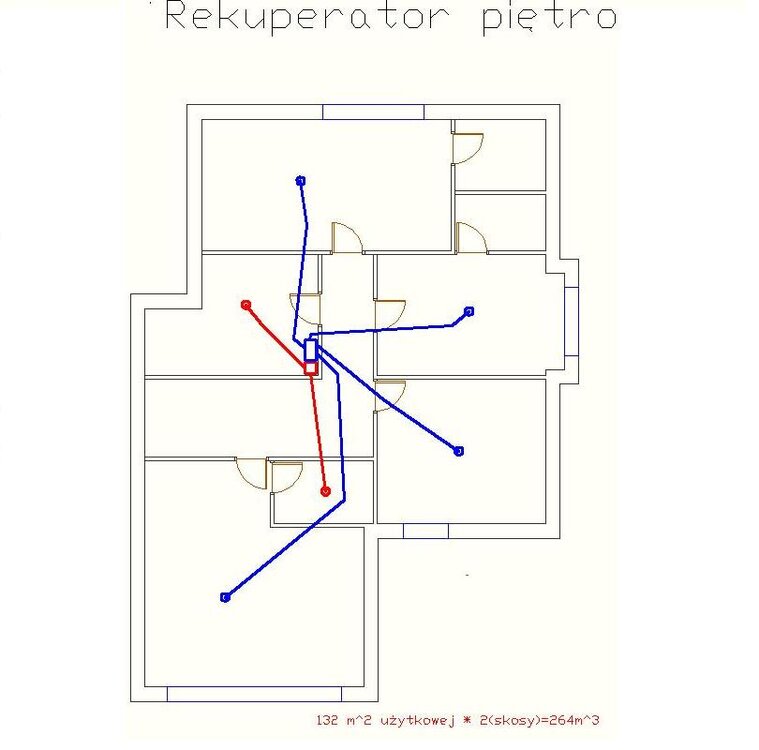

2. Plan rozmieszczenia kanałów poddasze

3. Plan rozmieszczenia czerpni powietrza jako GWC

Edytowane 23 Lutego 2015 przez mogaris

[mogaris]

4. Wyciąg parter:

5. Nawiew parter:

6. Wyciąg poddasze:

7. Nawiew poddasze:



Dodaję rozpoczęte obliczenia, niestety brakuje mi wiedzy żeby dalej je pociągnąć.

Edytowane 23 Lutego 2015 przez mogaris

[Tomasz Brzęczkowski]

Witam

Potrzebuję Waszej pomocy, zdecydowałem się sam wykonać instalacje wentylacji mechanicznej w nowo budowanym domu. Proszę o wszelkie uwagi tak aby system spełnił swoje funkcje. W domu będą mieszkały 2 dorosłe osoby oraz dwójka dzieci. Między salonem a kuchnia akwarium 250l(w poprzednim domu miałem problemy z pleśnią z racji parowania wody z zbiornika).



Centralę chcę umieścić w spiżarni jak na rysunkach podczas lania fundamentów wypuściłbym rurę fi 160mm jako GWC, natomiast wyrzutnię przechodząc przez kotłownie przy suficie wystawię na zewnątrz budynku.



Rekuperator jaki chciałbym użyć w instalacji to ONYX DREAM 400.

Wentylację grawitacyjną wykonam w kotłowni i garażu(będą odcięte od pozostałych pomieszczeń), zastanawiam się co zrobić z kuchnią.

Rury nawiew/wywiew z systemy PE-FLEX, w programie ze strony dobrałem skrzynki rozdzielcze.



Skrzynie parterowa z poddaszem połączę rura fi 160 i zabuduję w ściance przy której i tak mam komin, a szacht przelotowy zawsze się przyda na przyszłość.



Teraz pytania:

1) Kanały są odpowiednio rozprowadzone?

2) Mam problem z dobraniem średnicy kanałów(dam rade rurę pe-flex fi 100 schować w wylewkę?)

3) Model rekuperatora jest dopasowany do metrażu?

4) Rura 160 z czerpni zewnętrznej jest wystarczająca(taka wchodzi w rekuperator)?

5) Sprawa anemonstatów - powiązana z średnicą kanałów

W załącznikach:

1. Plan rozmieszczenia kanałów parter

[ATTACH=CONFIG]305817[/ATTACH]

2. Plan rozmieszczenia kanałów poddasze

[ATTACH=CONFIG]305818[/ATTACH]

3. Plan rozmieszczenia czerpni powietrza jako GWC

[ATTACH=CONFIG]305819[/ATTACH]



Do tej centrali jest rozdzielacz 160mm / 8 x 75mm jak chodzi o kanały PE.

Może to tak przykładowo wyglądać skrzynka nawiewna z redukcjami kątowymi i wywiewna.

[Tomasz Brzęczkowski]

4. Wyciąg parter:

[ATTACH=CONFIG]305820[/ATTACH]

5. Nawiew parter:

[ATTACH=CONFIG]305823[/ATTACH]

6. Wyciąg poddasze:

[ATTACH=CONFIG]305824[/ATTACH]

7. Nawiew poddasze:

[ATTACH=CONFIG]305825[/ATTACH]



Dodaję rozpoczęte obliczenia, niestety brakuje mi wiedzy żeby dalej je pociągnąć.

[ATTACH=CONFIG]305836[/ATTACH]



Nie ma znaczenia powierzchnia, kubatura i krotność wymian. Nie ma takich wymogów. Wentylacja jest dla ludzi.

W spiżarce nie daje się wywiewu, tylko nic lub, jak się ktoś uprze to nawiew . Inaczej wszystko będzie gniło.

[mogaris]

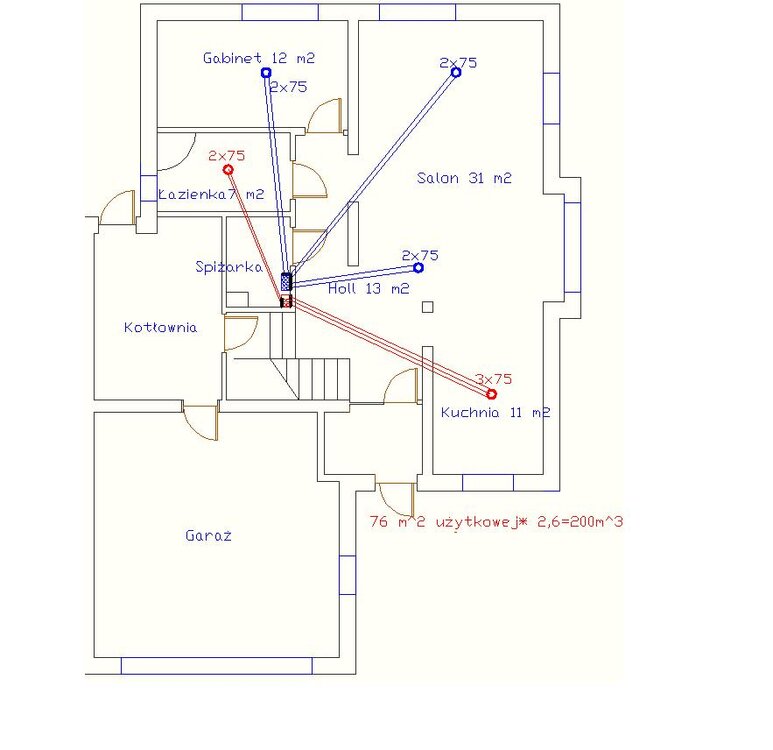

Zmieniłem rozprowadzenie kanałów na parterze(wyrzuciłem wyciąg z spiżarni dołożyłem w przedsionku)



Potrzebuję pomocy w dobraniu ilości kanałów i średnic do poszczególnych skrzynek rozprężnych, czy zaproponowany przeze mnie rekuperator jest dopasowany do gabarytów pomieszczeń licząc 4 osoby zamieszkałe.



Jak rozwiązać wentylacje w kuchni?(okap z filtrami bez odprowadzenia do kanałów wentylacji mechanicznej?)

[Tomasz Brzęczkowski]

Zmieniłem rozprowadzenie kanałów na parterze(wyrzuciłem wyciąg z spiżarni dołożyłem w przedsionku)



Potrzebuję pomocy w dobraniu ilości kanałów i średnic do poszczególnych skrzynek rozprężnych, czy zaproponowany przeze mnie rekuperator jest dopasowany do gabarytów pomieszczeń licząc 4 osoby zamieszkałe.

[ATTACH=CONFIG]305991[/ATTACH]

[ATTACH=CONFIG]305992[/ATTACH]



Jak rozwiązać wentylacje w kuchni?(okap z filtrami bez odprowadzenia do kanałów wentylacji mechanicznej?)



Jaka centrala? Na jakich kanałach PE czy miękkie izolowane? Po co Panu wyciąg w przedsionku, kto tam będzie siedział?

Edytowane 25 Lutego 2015 przez Tomasz Brzęczkowski

[kangaxx]

jakby ciągnęło z butów

[mogaris]

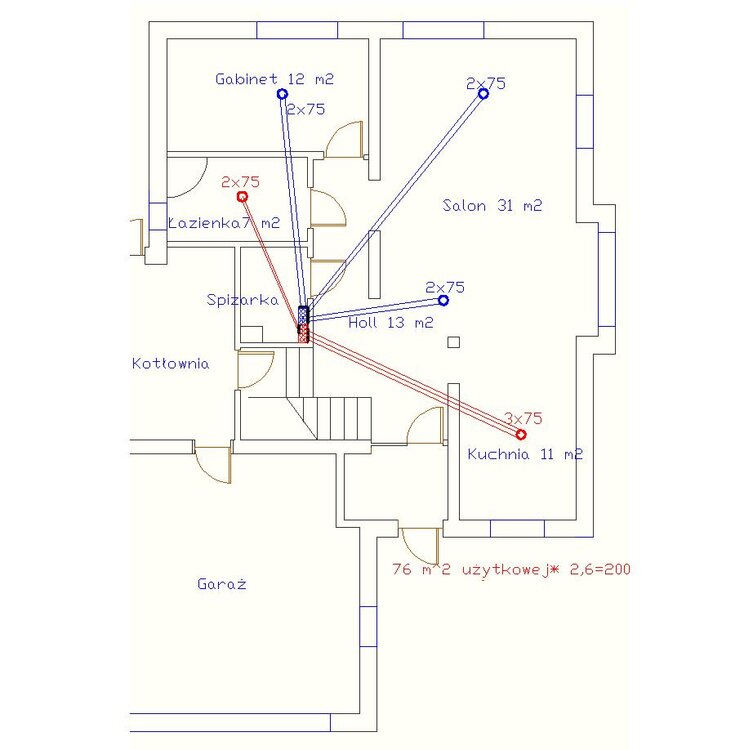

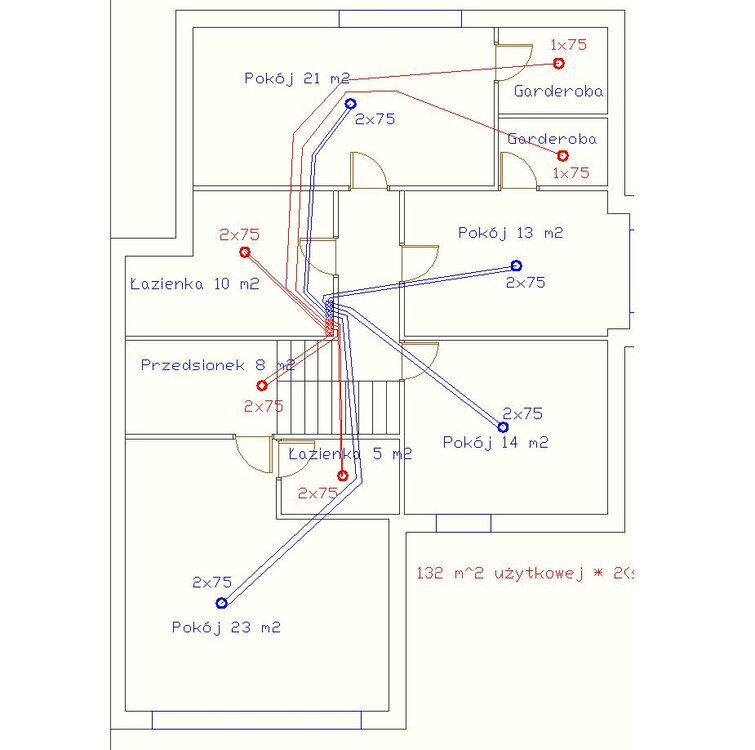

Sprawdziłem kilka innych projektów podobnych gabarytowo i zmieniłam 3 przebiegi kanałów.



Obecnie w planie:



Centrala ONYX DREAM 400

Kanały PEflex 75/63

Skrzynia nawiew/wywiew nad parterem

Skrzynia nawiew/wywiew nad poddaszem

Zastanawiam się jeszcze nad przeniesieniem rekuperatora do garażu.

Czy ilość kanałów i ich umiejscowienie jest teraz racjonalne?

Wypuszczać rure 160 pod fundamentami jako GWC a może zostawić 2x 32 wodną pod ewentualny wymiennik glikolowy?

Co zrobić z okapem nad kuchenką bo co osoba to inna opinia(a gdyby wykonać wentylacje grawitacyjną w kuchni i podłączyć do niej okap, normalnie byłaby zamknięta, w czasie gotowania w pewnym stopniu okap zaburzał by całość instalacji otwierając ciąg)



Proszę o opinię



[Tomasz Brzęczkowski]

jakby ciągnęło z butów



To nie wywiew. Lepiej nic. Zapachy rozchodzą się 500x szybciej niż działa wentylacja. Przepuszczanie ciepłego i wilgotnego powietrza przez chłodniejsze buty i wiatrołap to nie najlepszy pomysł. Poza tym, nie zbilansuje się wentylacji. Powietrze wywiewane przez przedsionek nie będzie wywiewane przez łazienkę. By więc w łazienkach dać minimum 50m3/h (mniej grozi zagrzybieniem) to musimy mieć za silną wentylację w pokojach, a więc i za sucho.

[Tomasz Brzęczkowski]

Sprawdziłem kilka innych projektów podobnych gabarytowo i zmieniłam 3 przebiegi kanałów.



Obecnie w planie:



Centrala ONYX DREAM 400

Kanały PEflex 75/63

Skrzynia nawiew/wywiew nad parterem

Skrzynia nawiew/wywiew nad poddaszem

Zastanawiam się jeszcze nad przeniesieniem rekuperatora do garażu.

Czy ilość kanałów i ich umiejscowienie jest teraz racjonalne?

Wypuszczać rure 160 pod fundamentami jako GWC a może zostawić 2x 32 wodną pod ewentualny wymiennik glikolowy?

Co zrobić z okapem nad kuchenką bo co osoba to inna opinia(a gdyby wykonać wentylacje grawitacyjną w kuchni i podłączyć do niej okap, normalnie byłaby zamknięta, w czasie gotowania w pewnym stopniu okap zaburzał by całość instalacji otwierając ciąg)



Proszę o opinię



[ATTACH=CONFIG]306225[/ATTACH]

[ATTACH=CONFIG]306226[/ATTACH]



Pan chce dać 4 rozdzielacze?

[mogaris]

2 nad parterem i 2 nad poddaszem, inaczej gdybym wszystkim chciał rozjechać się z nad parteru wyjdą gabarytowo bardzo duże skrzynie rozdzielcze i ciężko będzie kanałami z poziomu poddasza wyjechać nad to poddasze i do miejsca docelowego.



Czy w takim układzie skrzynek rozdzielczych połączonych miedzy sobą rura 160 rekuperator będzie miał za małą wydajność?



Co z wentylacja kuchenki(nikt nie podał konkretnego rozwiązania) i czy jest sens wypuszczać rurę 200 pod fundamentem jako GWC, a może prościej 2x rura wodna pod ewentualny obieg glikolu



Proszę o sugestie, Panie Tomaszu widzę, że chce Pan pomóc ale zero konkretów i nabijanie postów nic mi nie pomaga

Pozdrawiam

[Tomasz Brzęczkowski]

2 nad parterem i 2 nad poddaszem, inaczej gdybym wszystkim chciał rozjechać się z nad parteru wyjdą gabarytowo bardzo duże skrzynie rozdzielcze i ciężko będzie kanałami z poziomu poddasza wyjechać nad to poddasze i do miejsca docelowego.



Czy w takim układzie skrzynek rozdzielczych połączonych miedzy sobą rura 160 rekuperator będzie miał za małą wydajność?



Co z wentylacja kuchenki(nikt nie podał konkretnego rozwiązania) i czy jest sens wypuszczać rurę 200 pod fundamentem jako GWC, a może prościej 2x rura wodna pod ewentualny obieg glikolu



Proszę o sugestie, Panie Tomaszu widzę, że chce Pan pomóc ale zero konkretów i nabijanie postów nic mi nie pomaga

Pozdrawiam



To i dwie centrale. Opory na dole między salonem a kuchnią są znacznie mniejsze niż na górze przy zamkniętych drzwiach sypialni i łazienki. Nie będzie ciśnienia na tej parze skrzynek, Wentylacja to tylko 80-130m3/h!!

[mogaris]

A gdyby podejść do sprawy w ten sposób:



Centrala ONYX DREAM 400

Kanały PEflex 75/63

Skrzynia nawiew/wywiew tylko nad parterem



Skrzynie rozdzielcze jak na rysunku:







A rozkład kanałów następujący:









Z rekuperatora rura 160 do skrzyni rozdzielczej nad parterem tam w poziomie rozłożone kanały i 8 rur 75 poprowadzonych w pionie nad poddasze i rozprowadzone



Ten sposób rozkładu będzie zrównoważony?(najdłuższy kanał wychodzi ok 12m)

[Tomasz Brzęczkowski]

A gdyby podejść do sprawy w ten sposób:



Centrala ONYX DREAM 400

Kanały PEflex 75/63

Skrzynia nawiew/wywiew tylko nad parterem



Skrzynie rozdzielcze jak na rysunku:



[ATTACH=CONFIG]307067[/ATTACH]



[ATTACH=CONFIG]307068[/ATTACH]



A rozkład kanałów następujący:



[ATTACH=CONFIG]307069[/ATTACH]



[ATTACH=CONFIG]307066[/ATTACH]





Z rekuperatora rura 160 do skrzyni rozdzielczej nad parterem tam w poziomie rozłożone kanały i 8 rur 75 poprowadzonych w pionie nad poddasze i rozprowadzone



Ten sposób rozkładu będzie zrównoważony?(najdłuższy kanał wychodzi ok 12m)

Nie powinno być wywiewów poza łazienkami i kuchnią. Nie zbilansuje Pan wentylacji.

[mogaris]

W takiej sytuacji cała instalacja skrzynie i rozprowadzenie znacznie się uprości.





taka konfiguracja jest odpowiednia?

[Tomasz Brzęczkowski]

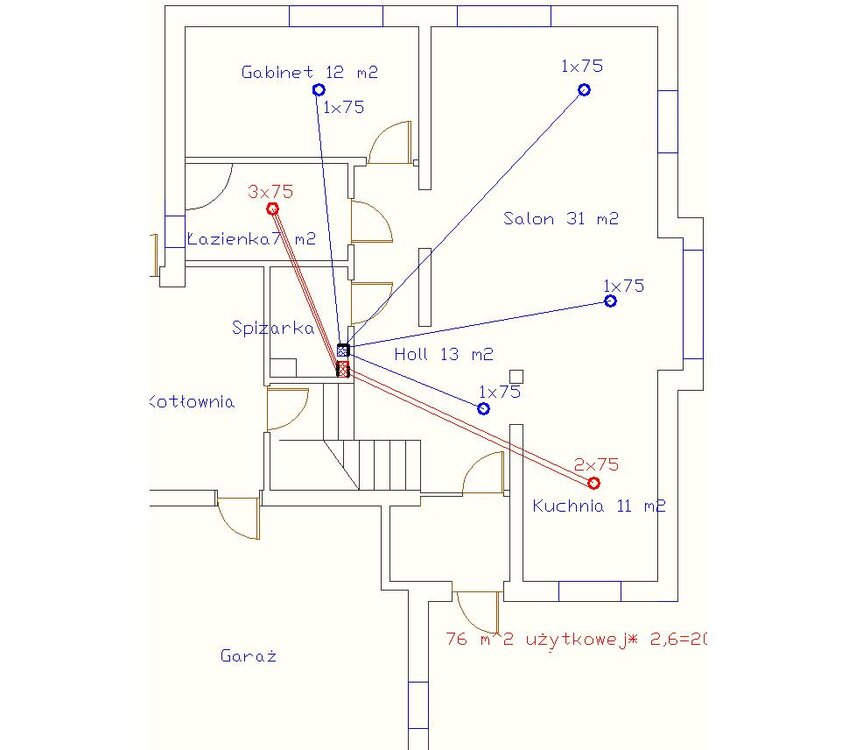

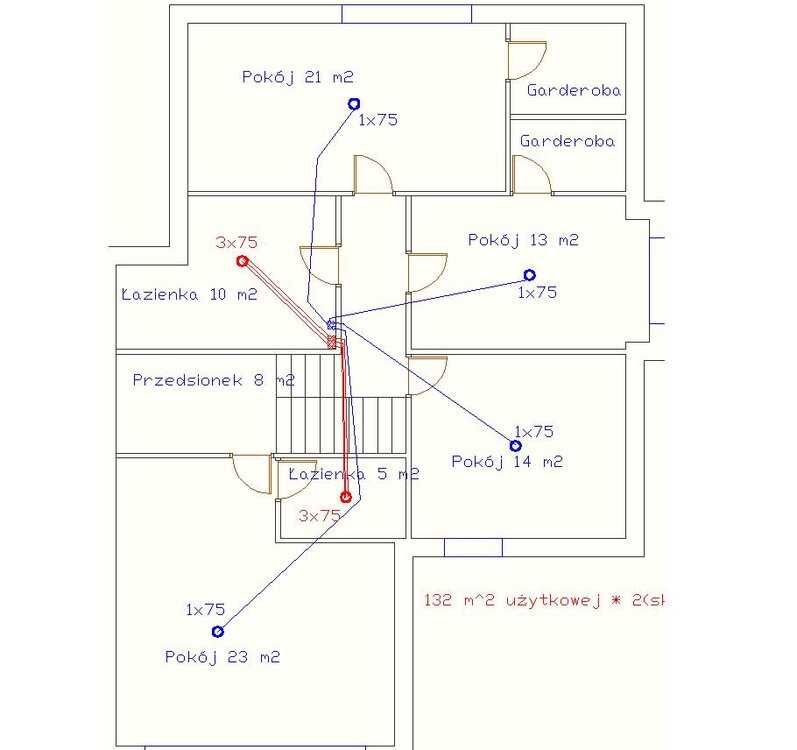

W takiej sytuacji cała instalacja skrzynie i rozprowadzenie znacznie się uprości.



[ATTACH=CONFIG]307080[/ATTACH]

[ATTACH=CONFIG]307081[/ATTACH]



taka konfiguracja jest odpowiednia?

Zrobiłbym 3 x 75 łazienki 2 x 75 kuchnia i 8 x 1 nawiewy.

[mogaris]

Poprawiłem, 8 kanał myślał Pan o salonie?







[Tomasz Brzęczkowski]

Poprawiłem, 8 kanał myślał Pan o salonie?



[ATTACH=CONFIG]307083[/ATTACH]





[ATTACH=CONFIG]307082[/ATTACH]

Może być jeden podwójny w salonie lub do "swojej" sypialni jeden dołożyć np przez garderobę Edytowane 2 Marca 2015 przez Tomasz Brzęczkowski

[Tomasz Brzęczkowski]

Może Pan też zrobić 9 ( 3 x 3 na wywiewach i w salonie podwójny.

[mogaris]

Poprawie salon na jeden podwójny i pewnie tak zostawię, w kuchni okap z filtrem bez żadnego wymyślania z podłączeniem do rekuperatora.



Zastanawiam się czy centrala która zaproponowałem ONYX DREAM 400 będzie odpowiednia.

Druga sprawa czy odzysk z GWC w postaci rury 160 wypuszczonej pod fundamentem i odpowiednio ze spadkiem rozłożonej jest warty uwagi i przekłada się na efektywniejsze działanie?



Mogę również poprowadzić 2x rury wodne 32mm i podprowadzić w róg gdzie będzie rekuperator, tylko koszt tego wymiennika jest porównywany z samą centralą.

Odpływ kondensatu z centrali powinien być osobno wyprowadzony czy może być wspólny z kanalizacją w spiżarni?(jak dużo gromadzi się wody?)
