Witam,

Proszę o poradę, jak podłączyć dwie suszarki (grzejniki) łazienkowe. Ogrzewanie jest z ciepłowni ECO, blok 4 piętrowy (ja na 3), instalacja lutowana w miedzi 15. Zrobiłem rysunek na szybko, sorry że dość sztubacki ale mam tylko kredki dzieciaka pod ręka. Czerwonym kolorem zaznaczyłem mój pomysł, pomarańczowym alternatywę, x zaznaczyłem miejsce potencjalnego odpowietrznika, bo to najwyższe miejsce w tej instalacji w moim mieszkaniu, w tym pionie grzejnym.



Proszę o wyrozumiałość i rady ograniczone do tych dwóch grzejników (nie ma opcji, żeby kupić inne czy inaczej je powiesić)



Pozdrawiam.


Odnośnik do komentarza
https://forum.murator.pl/topic/202376-szeregowe-pod%C5%82%C4%85czenie-grzejnik%C3%B3w/
Udostępnij na innych stronach

Zasilanie pomiędzy grzejniki rozgałęzienia na lewy i prawy oraz do góry - jeden odpowietrznik. Powroty razem i środkiem do pionu. Połączenie szeregowe nie jest optymalne.



Mógłbyś mi to jakoś narysować? Przyznam się szczerze, że tego nie widzę. :(



Tak miałoby to wyglądać gdzie czerwony to zasilanie a niebieski powrót? Gdzie odpowietrznik? Na drugim, grzejniku?


Odnośnik do komentarza
https://forum.murator.pl/topic/202376-szeregowe-pod%C5%82%C4%85czenie-grzejnik%C3%B3w/#findComment-6870440
Udostępnij na innych stronach

czerwony OK tylko jeszcze odejście do góry - kilka centymetrów i odpowietrznik. niebieski lustrzane odbicie (czerwonego) zamiast odpowietrznika powrót.

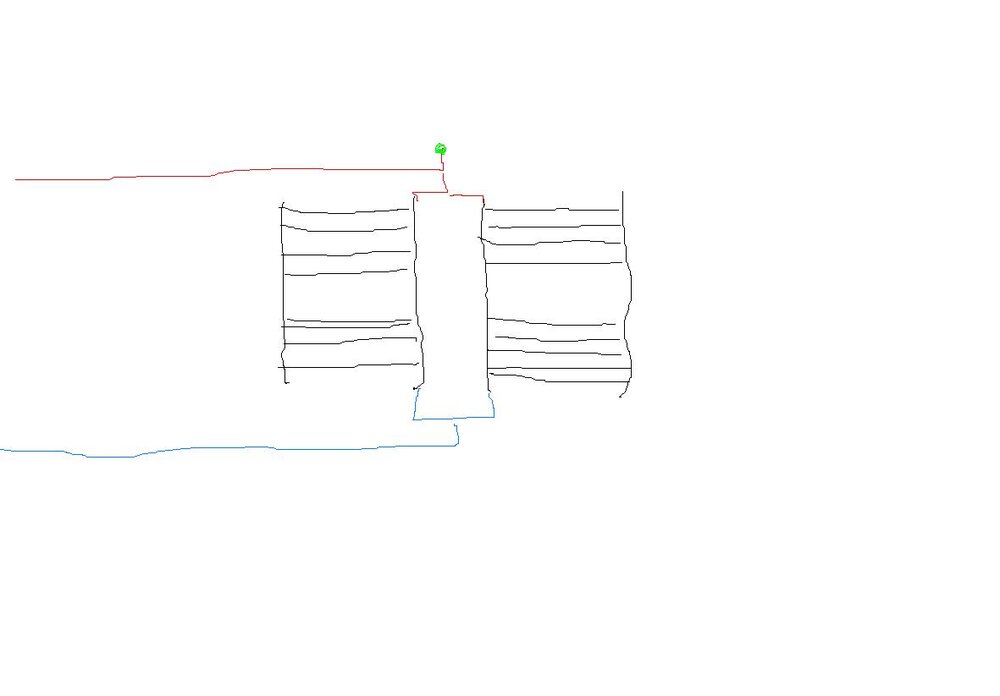

Coś takiego jak na rysunku, gdzie zielona kropka to odpowietrznik? A zewnętrzne boki będą dogrzane tych grzejników jak tak połączymy? Teraz chyba woda będzie głównie lecieć prosto w dół co odejścia.2.JPG

Odnośnik do komentarza
https://forum.murator.pl/topic/202376-szeregowe-pod%C5%82%C4%85czenie-grzejnik%C3%B3w/#findComment-6870456
Udostępnij na innych stronach

Waga wody (uzależniona od jej temperatury) spowoduje równomierne grzanie obu grzejników. Przy bardzo rozbudowanych grzejnikach i niskiej temperaturze zasilającej, można oba powroty podłączyć pod zewnętrzne dolne wyjścia, połączyć razem i dopiero do powrotu pionu. Tak podłączamy tylko w maksymalnie niskich temperaturach zasilania.
Odnośnik do komentarza
https://forum.murator.pl/topic/202376-szeregowe-pod%C5%82%C4%85czenie-grzejnik%C3%B3w/#findComment-6870461
Udostępnij na innych stronach

Fizyka, fizyka... :) Czyli tak jak na moim rysunku z tym odpowietrznikiem będzie ok czy jakoś inaczej? Przepraszam, nie jestem hydraulikiem a grzejniki montuję u babci, dlatego tak dopytuję bo nie mam wyobraźni, jak z pana opisu miałoby to wynikać.
Odnośnik do komentarza
https://forum.murator.pl/topic/202376-szeregowe-pod%C5%82%C4%85czenie-grzejnik%C3%B3w/#findComment-6870468
Udostępnij na innych stronach

Odpowietrznik bardziej w lewo. Ustawiony jak zielona kropka na rysunku nie będzie pracował optymalnie, taka dynamika płynów. Pęcherzyki powietrza bedą porywane przez strumień wody i mało co będzie się zbierać w odpowietrzniku.



W drabinkach u góry zamiast zaślepek też bym wstawił po odpowietrzniku, bo z tych rogów też nie usunie się powietrza.

Odnośnik do komentarza
https://forum.murator.pl/topic/202376-szeregowe-pod%C5%82%C4%85czenie-grzejnik%C3%B3w/#findComment-6871290
Udostępnij na innych stronach

Odpowietrznik bardziej w lewo. Ustawiony jak zielona kropka na rysunku nie będzie pracował optymalnie, taka dynamika płynów. Pęcherzyki powietrza bedą porywane przez strumień wody i mało co będzie się zbierać w odpowietrzniku.



W drabinkach u góry zamiast zaślepek też bym wstawił po odpowietrzniku, bo z tych rogów też nie usunie się powietrza.



Strumień wody (?) przepływ jest do dołu, żadnego porywania pęcherzyków nie będzie. Jeśli konstrukcja drabinek nie przewiduje dwustronnego odpowietrzenia - jest ono niepotrzebne.
