Połączenie trzech kolektorów

[Robert7477]

Witam.



W związku z tym , iż nie mam możliwości podłączenia trzech kolektorów inaczej , jak dwa na dole a trzeci u góry , mam pytanie do instalatorów :

Które połączenie jest prawidłowe , i na którym kolektorze umieścić czujkę temp. , jeśli kolektory będą połączone równolegle .



Kolektory Hewalex KS 2000 SLP

zasobnik 300 L.



Pozdrawiam.

Edytowane 13 Marca 2016 przez Robert7477

[kolektor1]

Które połączenie jest prawidłowe

Pozdrawiam.

Prawidłowe jest połączenie drugie a czujnik temp. podłączysz na wyjściu ciepłego glikolu w dolnym zestawia lub górnym kolektorze.

[Robert7477]

Witam.



Dziękuję za odpowiedż ,



Między czasie , znalazłem na internecie broszurkę , w której pan z Hewalexa , opisuje niestandardowe połączenia kolektorów , i według niego , prawidłowym połączeniem będzie połączenie 1, z mojego pierwszego postu , a u niego w 3 rysunku lewy schemat (załączam adres strony z artykułem).



http://instalreporter.pl/ogolna/niestandardowe-uklady-polaczen-kolektorow-slonecznych/

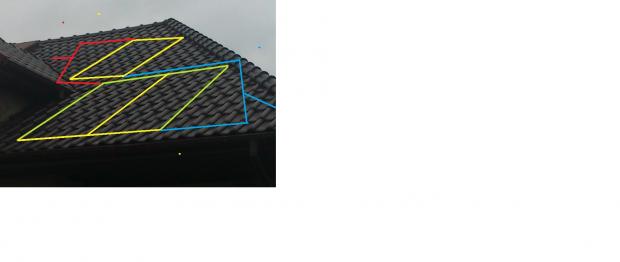

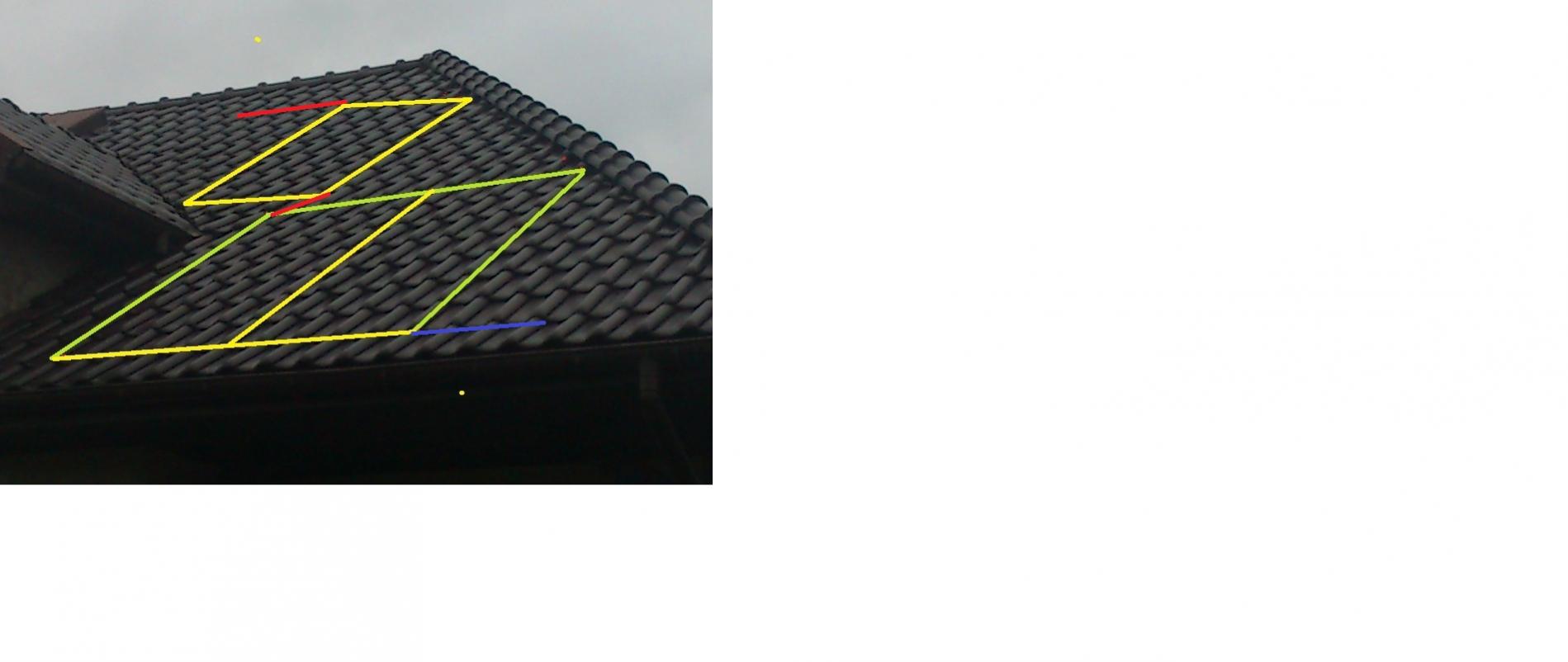

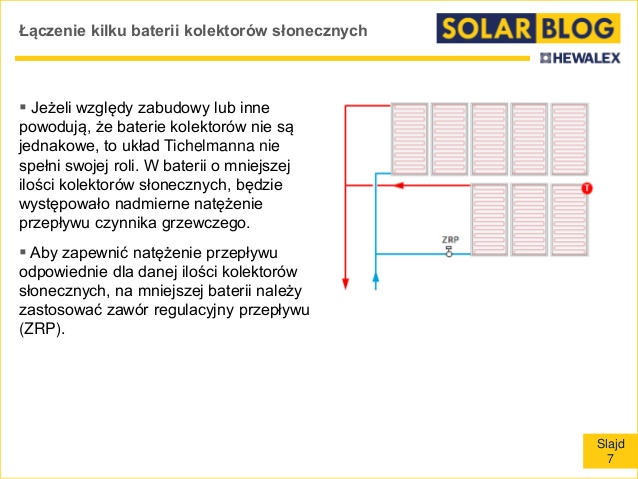

Dowiedziałem się , że może być też schemat z 2 mojego zdjęcia z postu pierwszego , ale na wyjściu kolektora pojedynczego , muszę założyć dławik , tak aby przepływ był równomierny , i wcześniej nie wychładzało kolektora pojedynczego , przed kolektorem podwójnym (obrazek na dolnym zdjęciu ).



Przyznam szczerze , iż teraz mam mętlik w głowie , i proszę o dalsze przemyślenia .



Pozdrawiam.

[kolektor1]



Przyznam szczerze , iż teraz mam mętlik w głowie , i proszę o dalsze przemyślenia .



Pozdrawiam.

Pewnie i ja też ten mętlik miałbym. Ale:

W tych opisach pod podanym linkiem nikt nie zająknął się o sprawności takich połączeń, przeanalizuje je osobno.

W instalacjach solarnych największą sprawność uzyskujemy wtedy gdy podgrzewamy czynnik o stosunkowo nie wielką ilość stopni. Ta różnica jest na poziomie 14-16 stopni a i również uzależniona jest od powierzchni wężownicy bo to ona odbiera nam to ciepło z kolektorów.

Na rys.1 mamy taką sytuację, z e czynnik z pierwszego kolektora podgrzewany jest przez następny a ten z drugiego przez trzeci. Czyli jeden kolektor podgrzewa drugi. Ma to szczególne znaczenie gdy zbiornik jest już rozgrzany a słońce jeszcze operuje. Napisane jest też tam, ze nie można podłączyć więcej jak 5 kolektorów. Pomijając wielkości przepływu to ostatnie kolektory przy takim połączeniu będą pracowały z dużo mniejszą sprawnością jak w połączeniu równoległym właśnie z uwagi na podgrzewanie już podgrzanych kolektorów przez następne.

Rysunek 2 i 3 to takie połączenie równoległo-szeregowe. Sprawność układ z rysunku 2 będzie większa niż z rysunku nr 3.

Natomiast z rys Twojego w drugim ujęciu każdy kolektor z osobna ogrzewa czynnik do zdanej temperatury.

Ale jeżeli z jakiś względów nie możesz wykonać jak w Twoim drugim ujęciu zawsze możesz wykonać jak Tobie łatwiej ale musisz się liczyć z niewielką strata na sprawności.

A na zamieszczony plik nie patrz bo to nie takie kolektory.
