Dom pod krzewuszką, DIY

[ggdh]

Dalej chory?

[karster]

A nie, miło ze pytasz



Byłem na budowie, mam fotki i wrzucę niedługo.

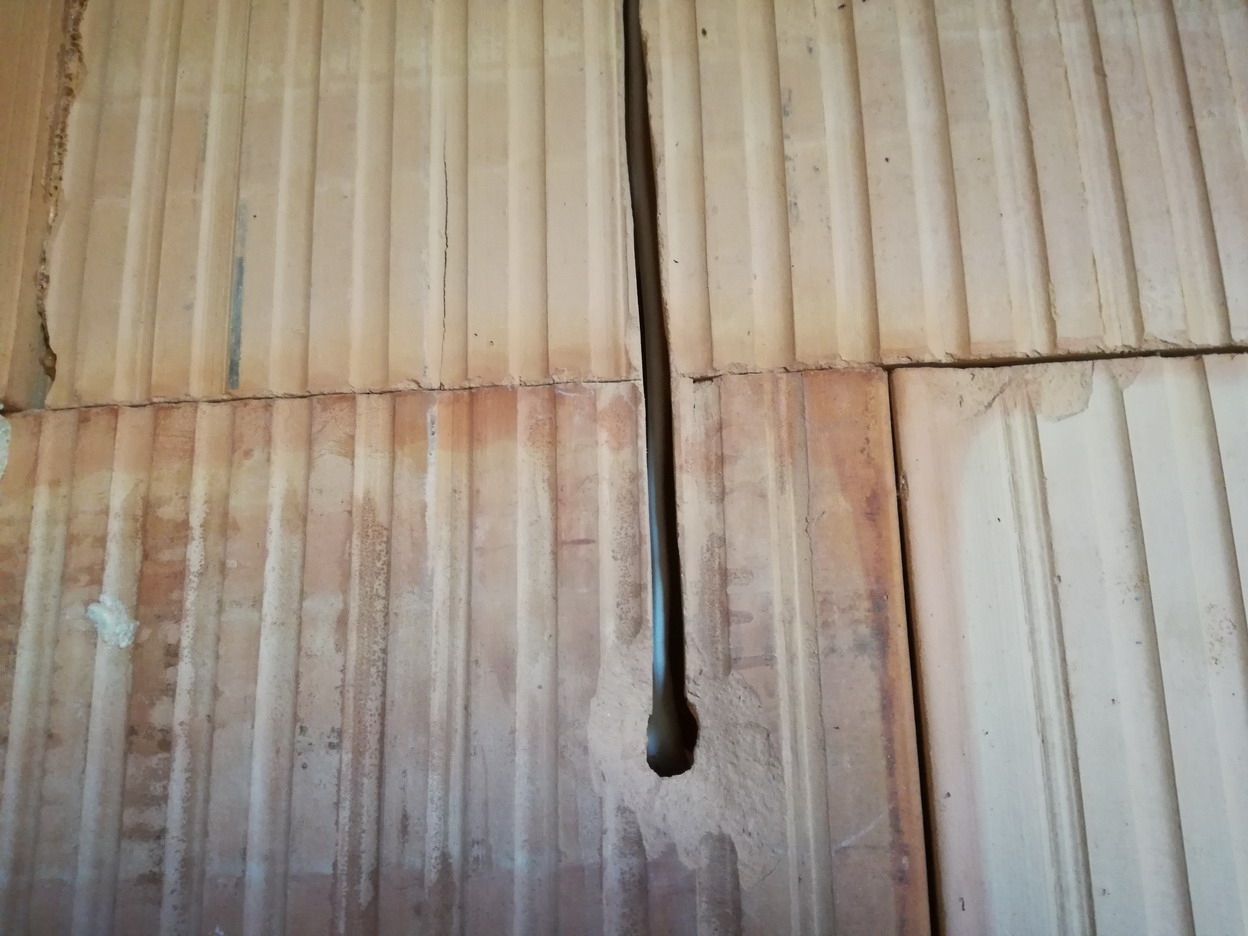

Położyłem jeden kabel do oswietlenia w łazience )) wycinałem bruzdy flexem (3 tarcze, 2 do betonu a miedzy nimi zwykla, zużywa do metalu 1mm). Idzie fajnie ale pyłu strasznie dużo.



Zaczynam powoli pierwsze instalacje, gniazda do odkurzacza, puszki elektryczne, na dole mam wszystkie działowki skonczone (kawałek na schodach docinków brakuje). W poniedziałek wstawili okno. Termin był na 22grudzień....



Pozdrawiam

Karol

[karster]

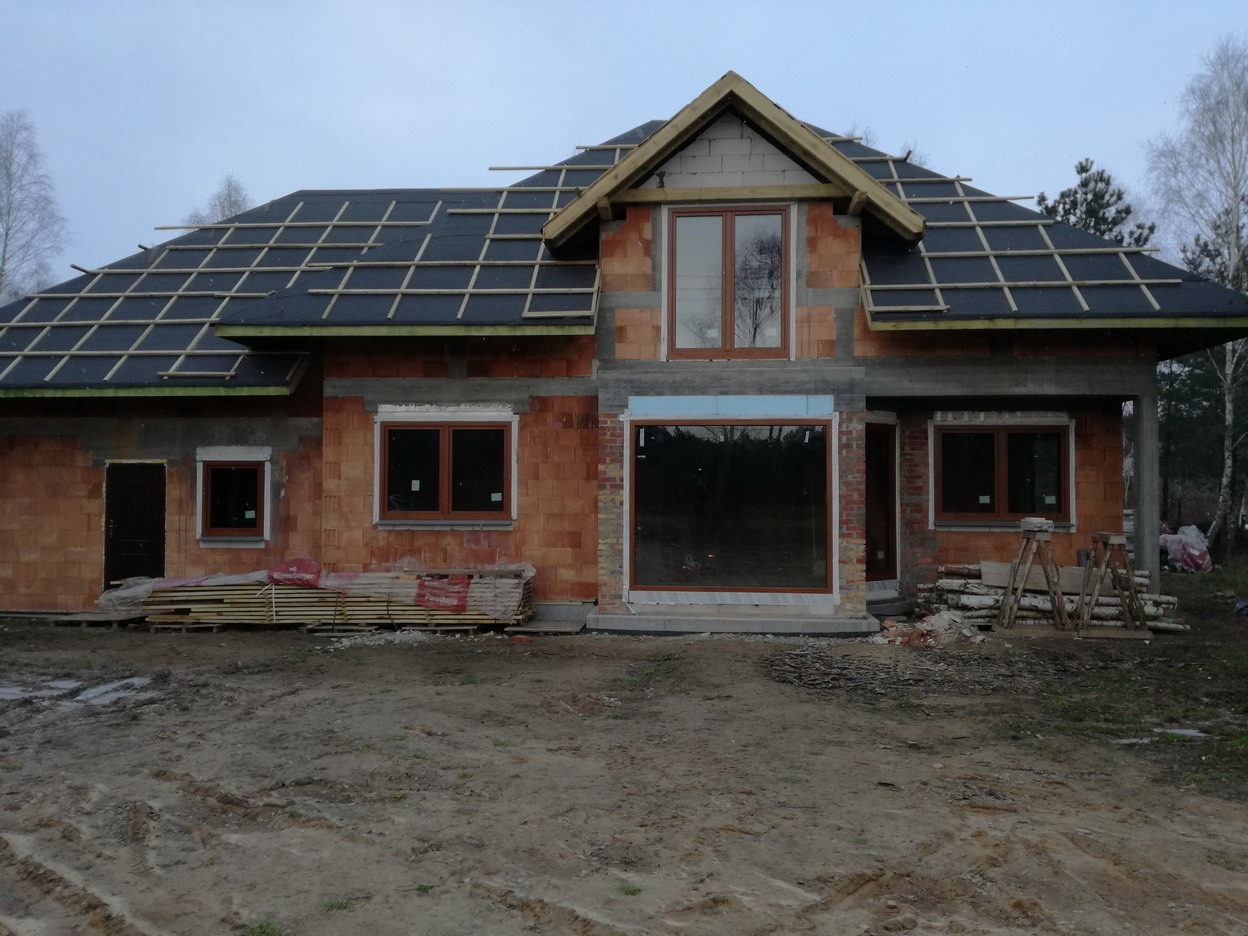

Kurka rurka, myslałem że mam nowsze fotki a jednak mam takie jakieś różne.



Wrzucam paczkę i w skrócie mały komentarz (kolejność losowa przez nowy ynteligenty system wrzucania fotek na serwer jego mać!)

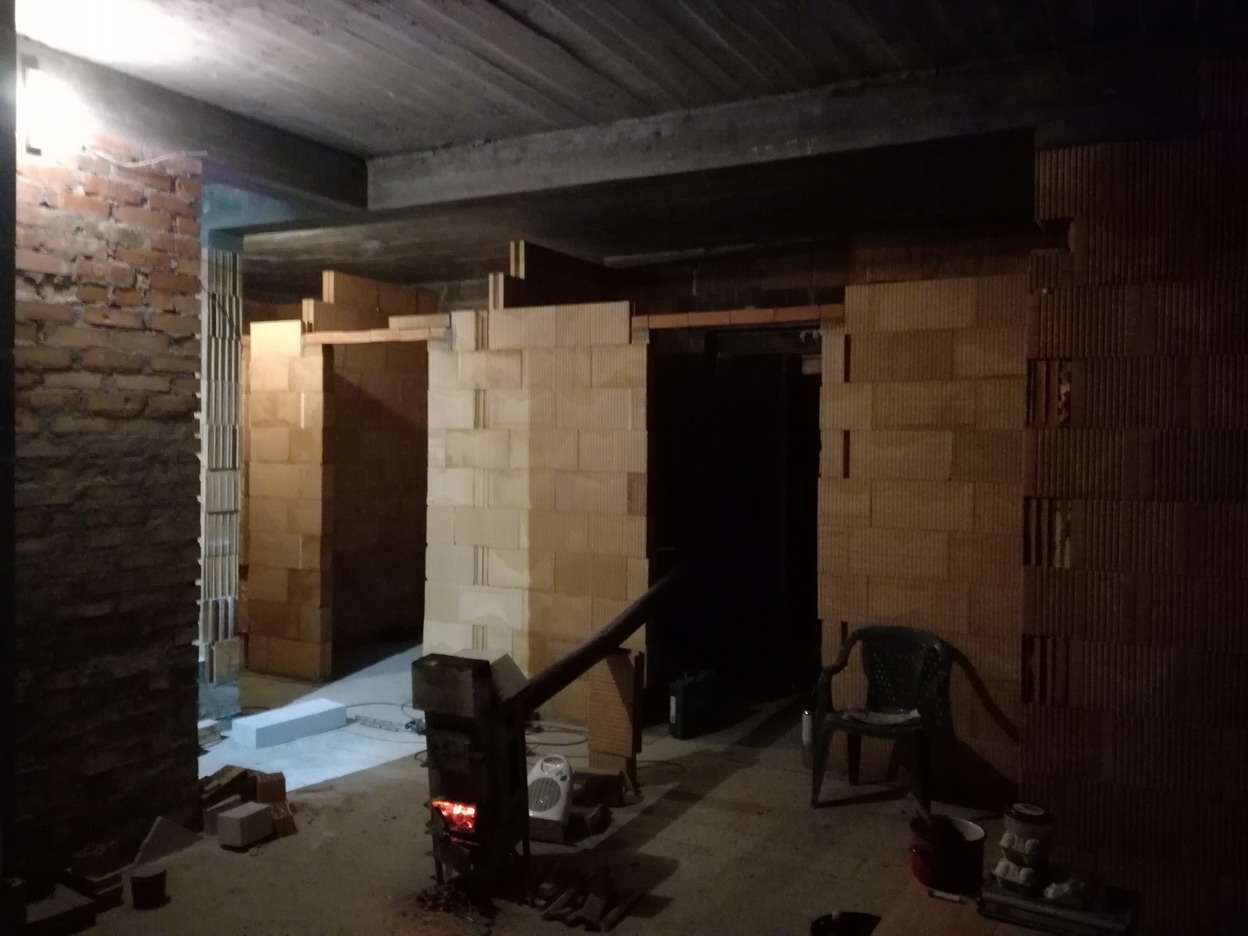

- wymurowałem ścianę w kuchni dla zabudowy z suporexu 12cm, obecnie skończona (1cm szczeliny pod stropem czeka na piankę i cieplejszą pogodę) Przyjąłem głębokość zabudowy dla lodówki/ piekarnika 70cm.

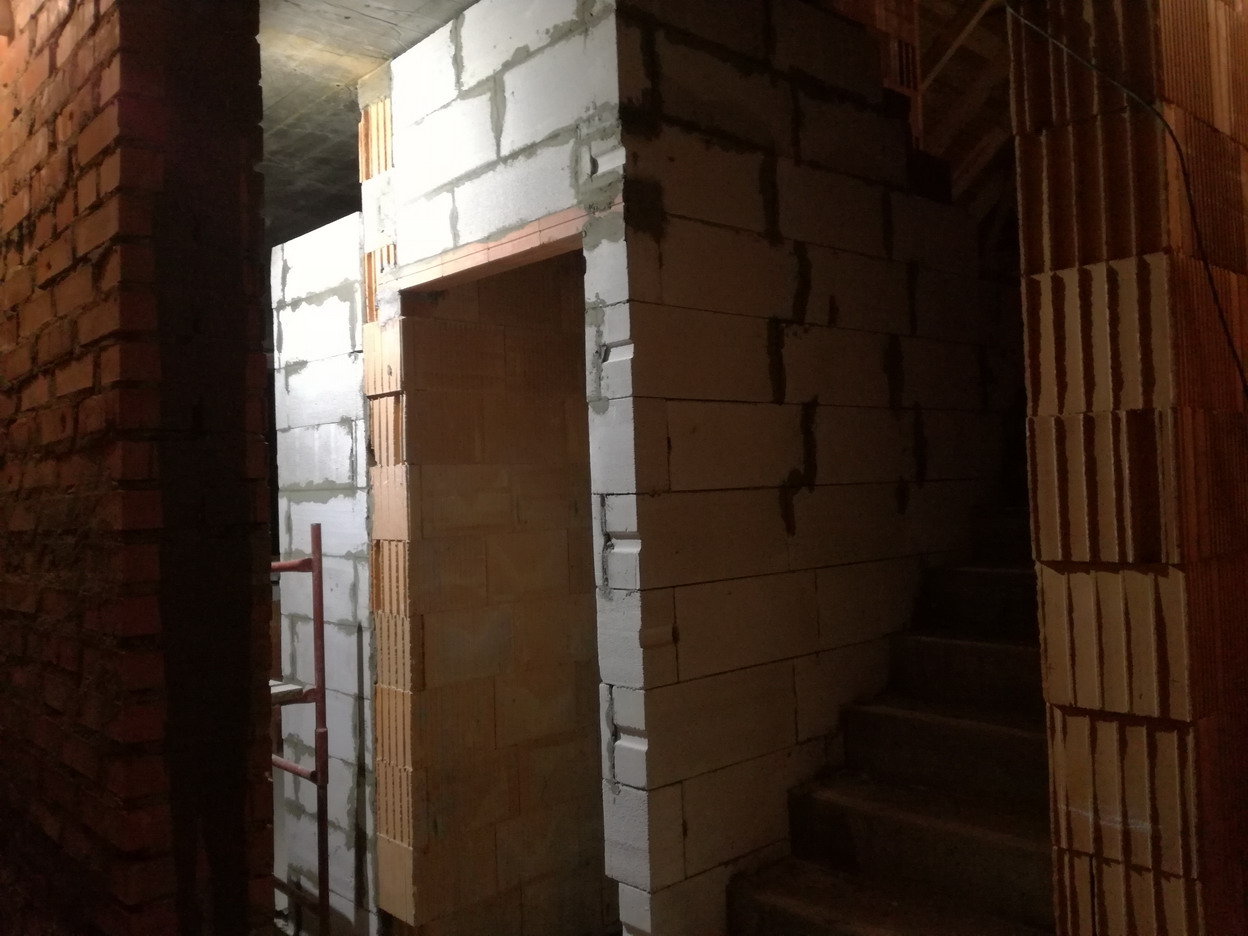

- osadziłem wszystkie nadproża Dosłownie wszystkie, sztuk 14, na dole skończyłem wszystkie ściany działowe w domu na parterze (w garażu zostało nadmurować nadproże razem 3 sztuki pustaków oraz uzupełnić czymś szpary pod stropem ok 4-5 cm)

- żaby nie męczyć się w docinanie ceramiki na luki pod stropem docinałem suporex (ok 10cm, została szpara ok 1cm na piankę)

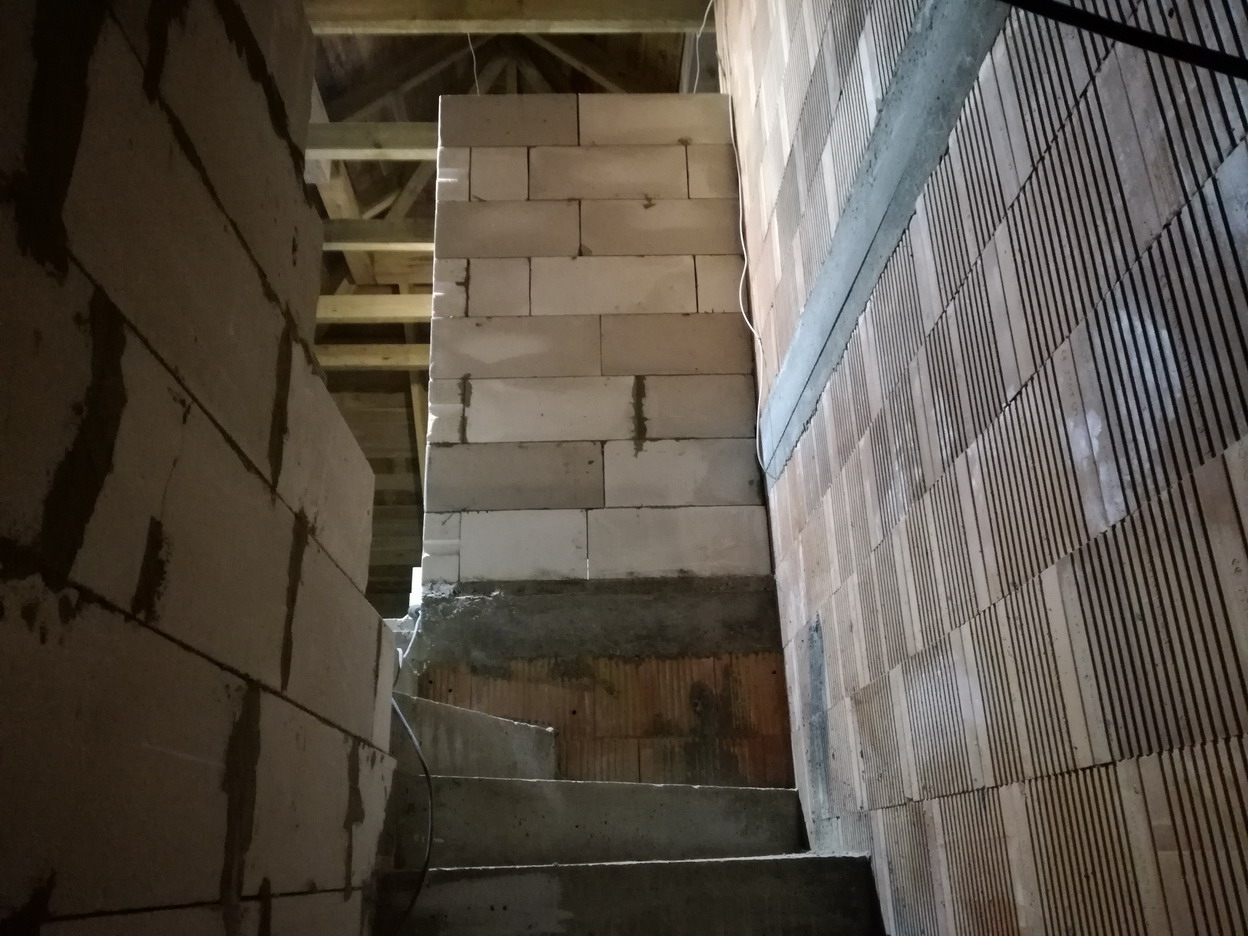

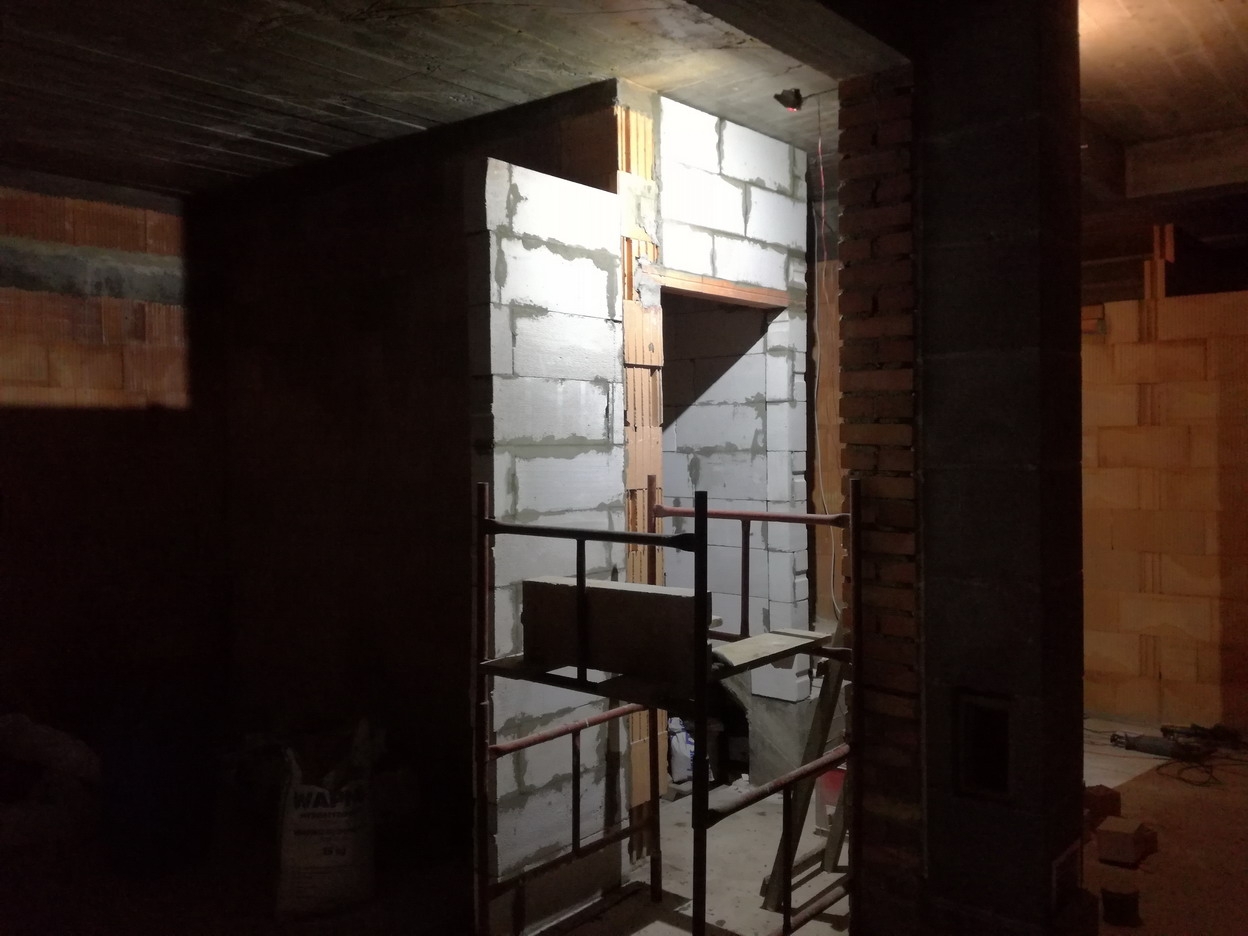

- wymurowałem spiżarnię na poszerzeniu schodów.

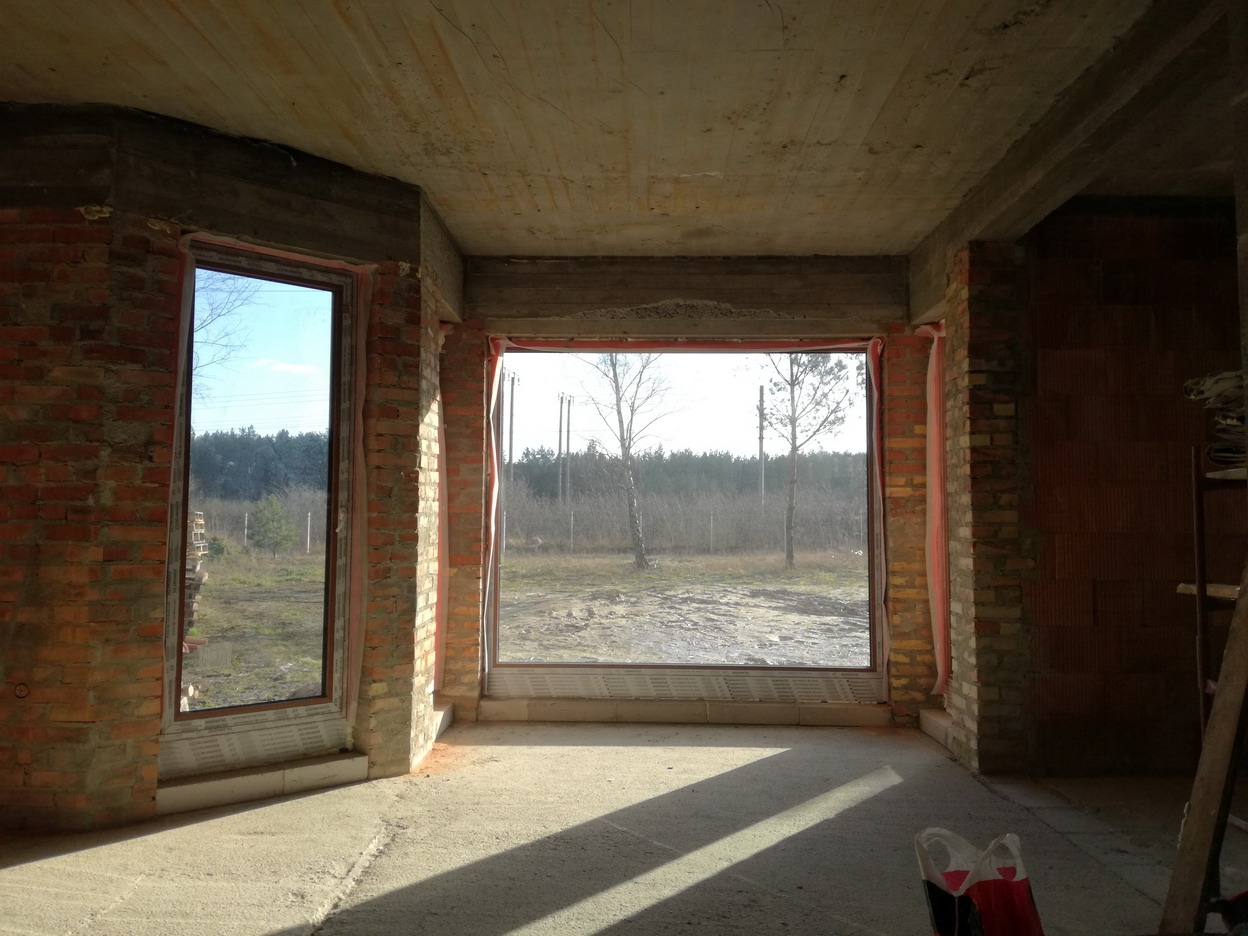

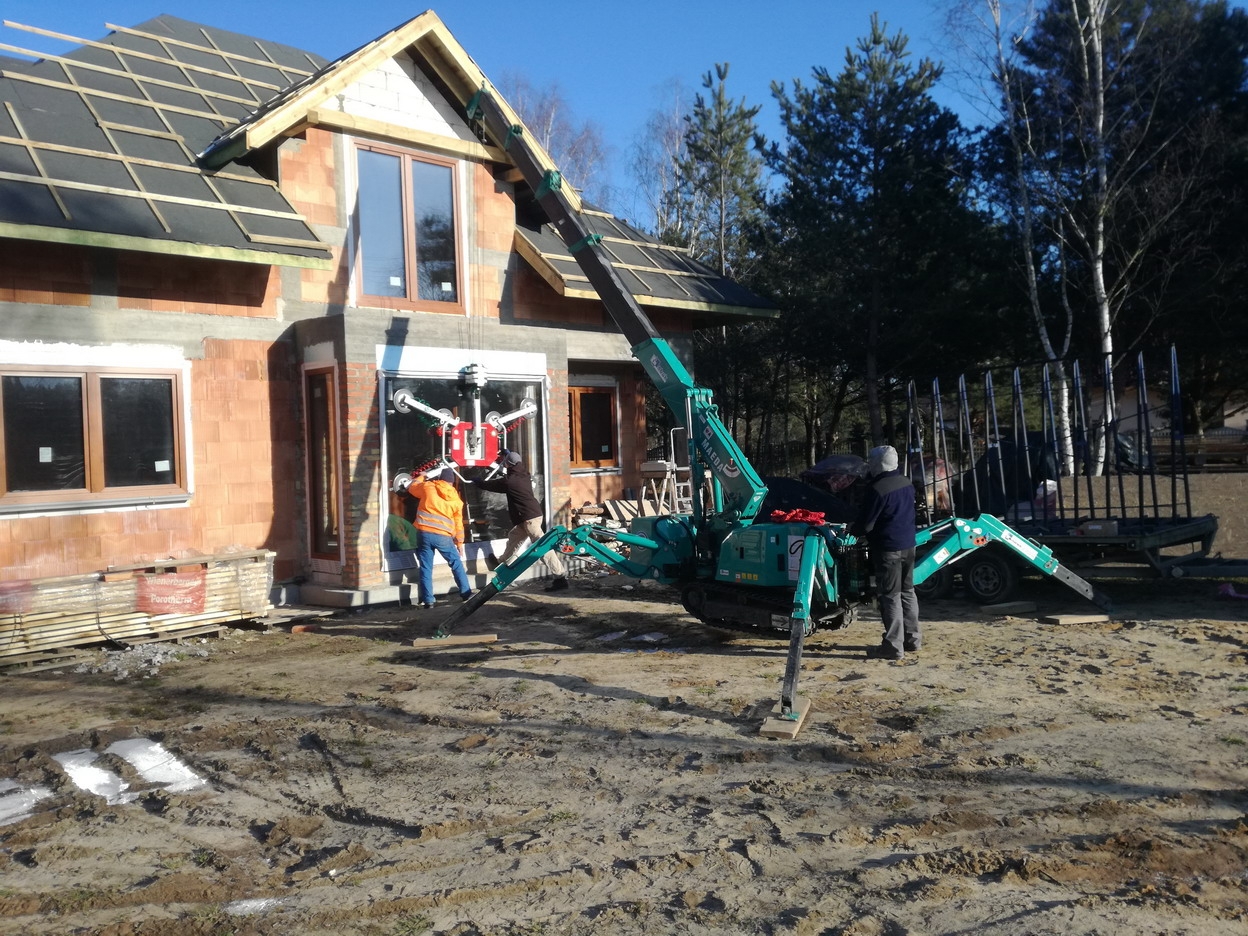

- z łaski swojej firma Budmax w końcu wstawiła witrynę (termin był na 22 grudzień a nie 5 luty !!!! )

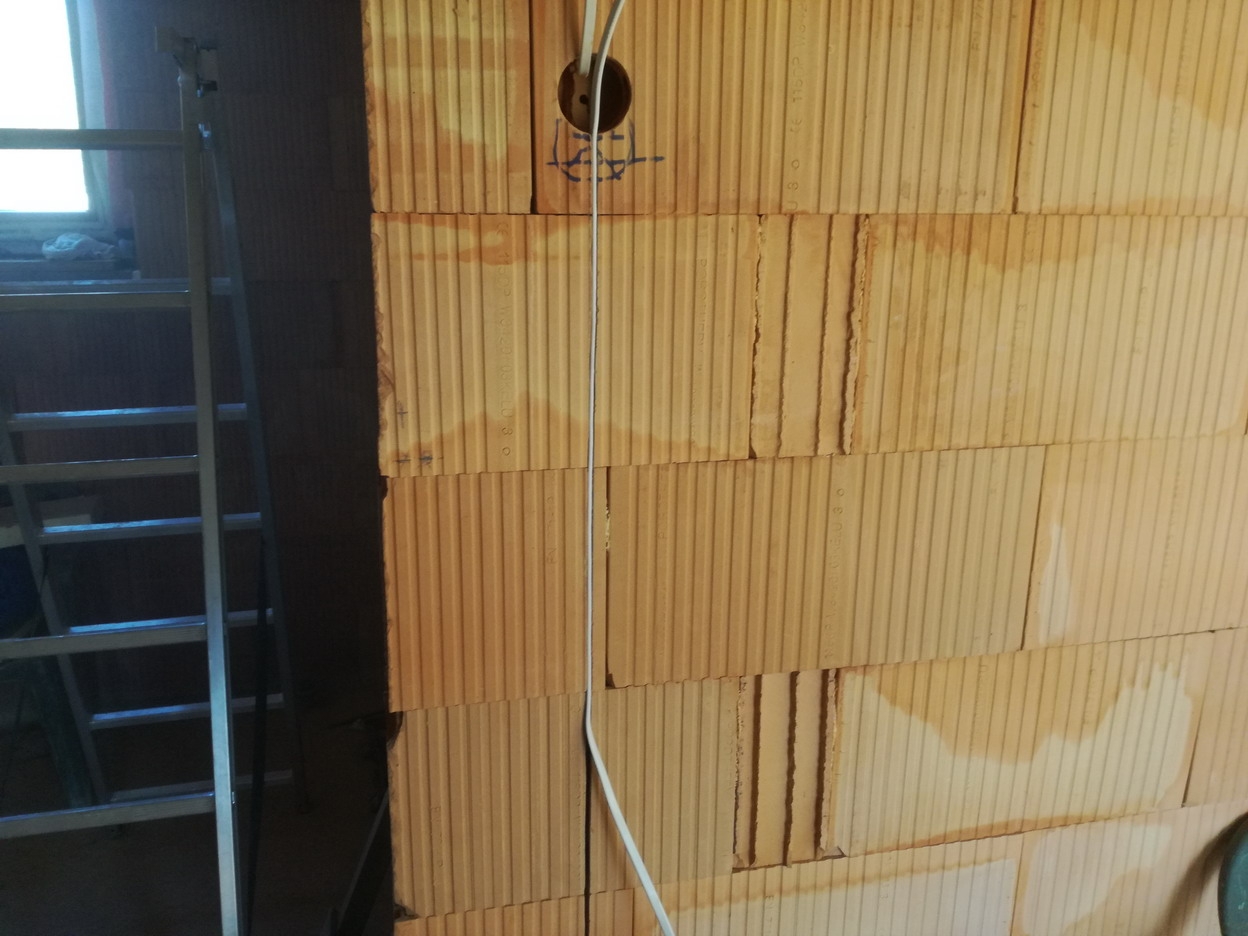

- zacząłem z powodu chłodniejszej pogody wiercić puszki (brak mi weny co i gdzie ) Wrzuciłem też pierwszy przewód. Flex 125mm (etc), dwie przypadkowe tarcze do betonu a między nimi trzecia jako dystans 1mm oraz czwarta na zewnątrz by dobrze skręcić odwróconą oryginalną nakrętką i w ceramice idzie jak w maśle (tylko strasznie dużo kurzu więc albo dorobię obudowę i kupię odkurzacz albo dam sobie z tym spokój).





Pozdrawiam

Karol

[karster]

Pytanie,



Jak się przygotowuje gniazda pod kącik multimedialny to co przewidzieć? Obecnie mam taki plan:

- gniazdo zasilania podwójne

- gniazdo zasilania podwójne (razem 4 punkty)

- gniazdo antenowe (SAT, RTV)

- gniazdo internetowe (2x rj45)

- gniazdo głośnikowe (4 kanałowe dla głośników z tyłu i z przodu)



I tu czuję, że nic więcej nie potrzeba ale napiszcie proszę gdybym o czymś zapominał. Mam natomiast pytanie takie, jeżeli montuje się TV wyżej (i wrzuca rurę w ścianę jako przepust dla późniejszych kabli) to również na docelowej wysokości zakłada się puszki (minimum zasilanie i antenę) i teraz pytanie jak pogodzić te dwie puszki antenowe? Dać osobne kable antenowe od rozdzielacza czy akurat te dwie puszki jakoś się łączy kaskadowo?



No i kolejne pytanie, czy ciągnąć wszystkie przewody RTV do rozdzielni (druga szafka dla multimediów, internetu) czy lepiej pociągnąć stosunkowo krótsze przewody prosto na strych i tam dać rozdzielacz/wzmacniacz antenowy? A w sumie z talerzy SAT chyba przewody ciągnie się bezpośrednio do TV tak?



Jak już pytam, jeżeli mamy np takie gniazdo:

To jakim przewodem je połączyć? 3x klasyczny 75Ohm? Jakiś konkretny producent? Rozstrzał cenowy na allegro jest ogromny.

[karster]

Oo, takie coś:

tyle, że to pojedyncze gniazdo pewnie też bym wymienił na podwójne no i to HDMI nie wiedział bym po co (no może po to by dać przedłużacz aż za kanapę by lapatopa podłączyć kiedyś i jakiś piracki film obejrzeć z trorrentów



Pozdrawiam

Karol

[ufbufkruf]

Ja dałem podwójne gniazda rj45 -jedno telewizor (wszak teraz wszytko jest smart) drugie dekoder/konsola. (czyli przydałby się 3) Teoretycznie wszytko można po WiFirifi podłączyć ale to nie to samo.

[Marek.M]





Pozdrawiam

Karol

Wydaje mi się, że kable układa się pod kątem prostym.

[karster]

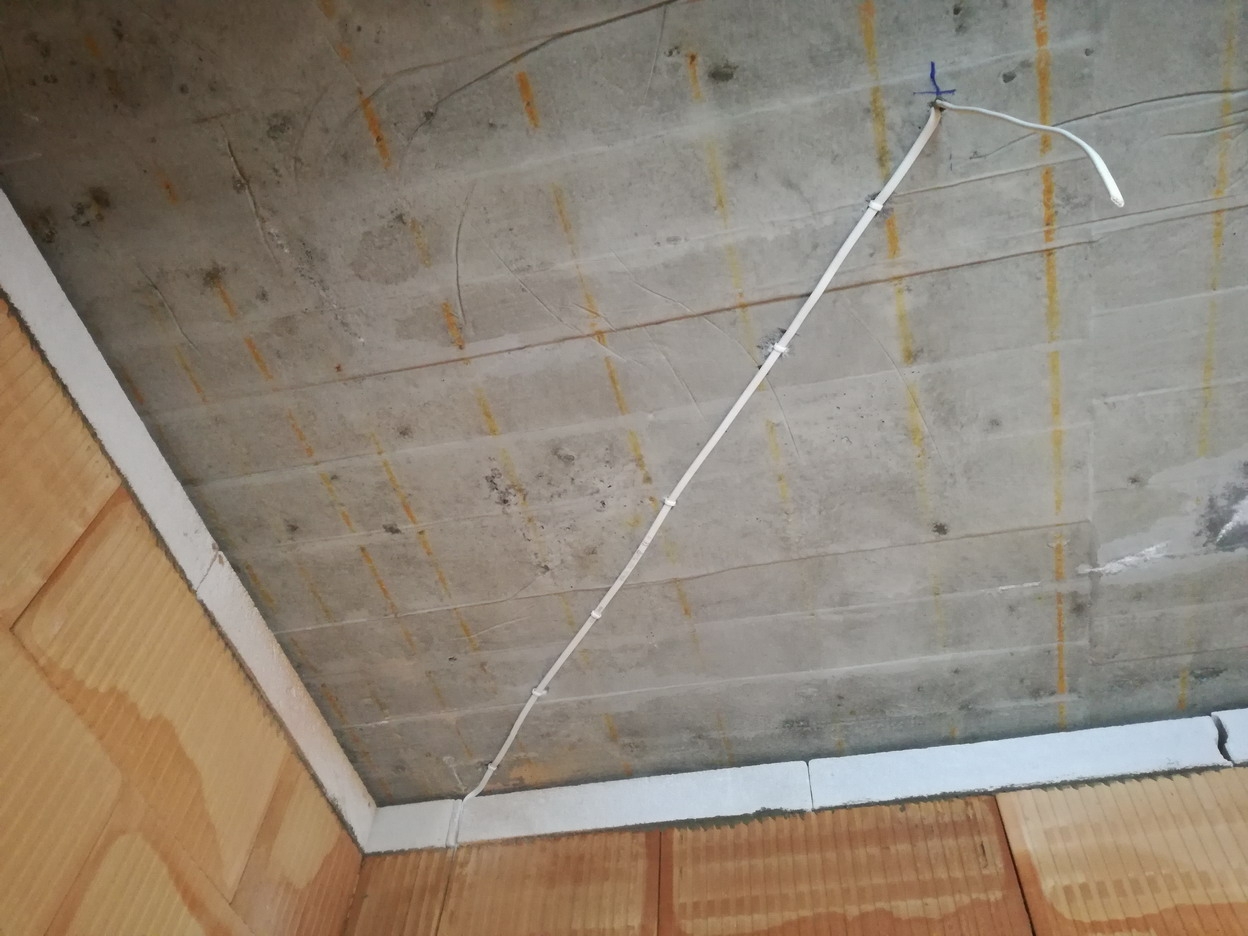

Tak, kable układa się pod kątem prostym. Tu zrobiłem maluteńki wyjątek - jest to łazienka (jej sufit) i na 99,999% nikt nigdy tam nic nie będzie montował. Dzięki za uwagę, całą resztę zrobię zgodnie ze sztuką



Pozdrawiam

Karol

[hektor80]

Pytanie,



Jak się przygotowuje gniazda pod kącik multimedialny to co przewidzieć? Obecnie mam taki plan:

- gniazdo zasilania podwójne

- gniazdo zasilania podwójne (razem 4 punkty)

- gniazdo antenowe (SAT, RTV)

- gniazdo internetowe (2x rj45)

- gniazdo głośnikowe (4 kanałowe dla głośników z tyłu i z przodu)



I tu czuję, że nic więcej nie potrzeba ale napiszcie proszę gdybym o czymś zapominał. Mam natomiast pytanie takie, jeżeli montuje się TV wyżej (i wrzuca rurę w ścianę jako przepust dla późniejszych kabli) to również na docelowej wysokości zakłada się puszki (minimum zasilanie i antenę) i teraz pytanie jak pogodzić te dwie puszki antenowe? Dać osobne kable antenowe od rozdzielacza czy akurat te dwie puszki jakoś się łączy kaskadowo?



No i kolejne pytanie, czy ciągnąć wszystkie przewody RTV do rozdzielni (druga szafka dla multimediów, internetu) czy lepiej pociągnąć stosunkowo krótsze przewody prosto na strych i tam dać rozdzielacz/wzmacniacz antenowy? A w sumie z talerzy SAT chyba przewody ciągnie się bezpośrednio do TV tak?



Jak już pytam, jeżeli mamy np takie gniazdo:

To jakim przewodem je połączyć? 3x klasyczny 75Ohm? Jakiś konkretny producent? Rozstrzał cenowy na allegro jest ogromny.



ja mam taki zestaw:

- gniazdo zasilania pojedyncze (więcej nie potrzeba, będzie listwa przeciwprzepięciowa)

- 2 x (2 x RJ45)

- 3 x RTV,SAT (2 kable w jednej puszce + 1 kabel w kolejnej)



Łącznie ramka 5-elementowa



Wszystko to schodzi do punktu centralnego w garderobie. Będzie tam szafa 12U w której będzie pewnie przełącznik, multiswitch itp...)

Edytowane 7 Lutego 2018 przez hektor80

[Daniellos_]

Kurna jaki fajny zieluny pajunk znaczy podnośnik

[Kamil_]

Czuję się wywołany do tablicy

Bo zajmuję się tym zawodowo.



Zacznijmy od początku.



1. Jak masz zamontowane gniazdo abonenckie (SAT-TV-R) to doprowadzasz do niego 1 przewód antenowy. Te 3 sygnały (satelitarny, naziemny i radiowy) są sumowane w skrzynce poprzez urządzenie zwane MULTISWITCH. Jakby to napisać multiswitch ma podłączony sygnał z 3 anten (sat, tv, r) i sumuje je. Doprowadza on jednym kablem do gniazda i gniazdo ten sygnał "rozsumowuje". Tak s skrócie.

Ważna uwaga! Jeden przewód to tylko jeden sygnał stelitarny, jak będziesz chciał mieć dekoder z opcją nagrywania to potrzebujesz do salonu dorzucić dwa takie przewody i zamontować takie gniazdo:

http://bosat.pl/galerie/k/kopia-gniazdo-2xsat-rtv_645.jpg

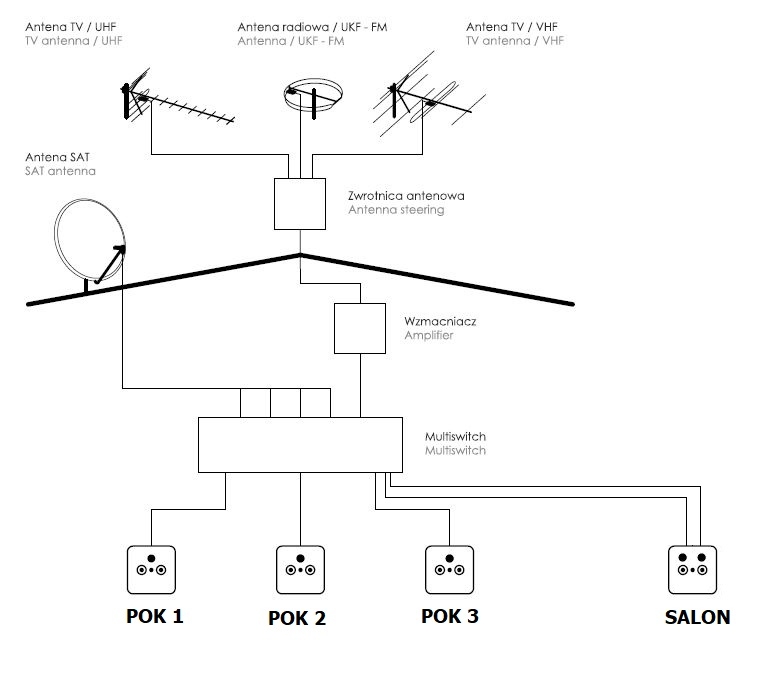

Ogólnie taka norma przyjęta na dom wygląda tak:

- dwa przewody antenowe do salonu

- po jednym przewodzie antenowym do każdego z pokoi



Wszystkie przewody z każdego pomieszczenia wrzucasz na "stryszek". Dodatkowo na strych wrzucasz oddzielne zasilanie tylko do tej całej szafy multimedialnej.

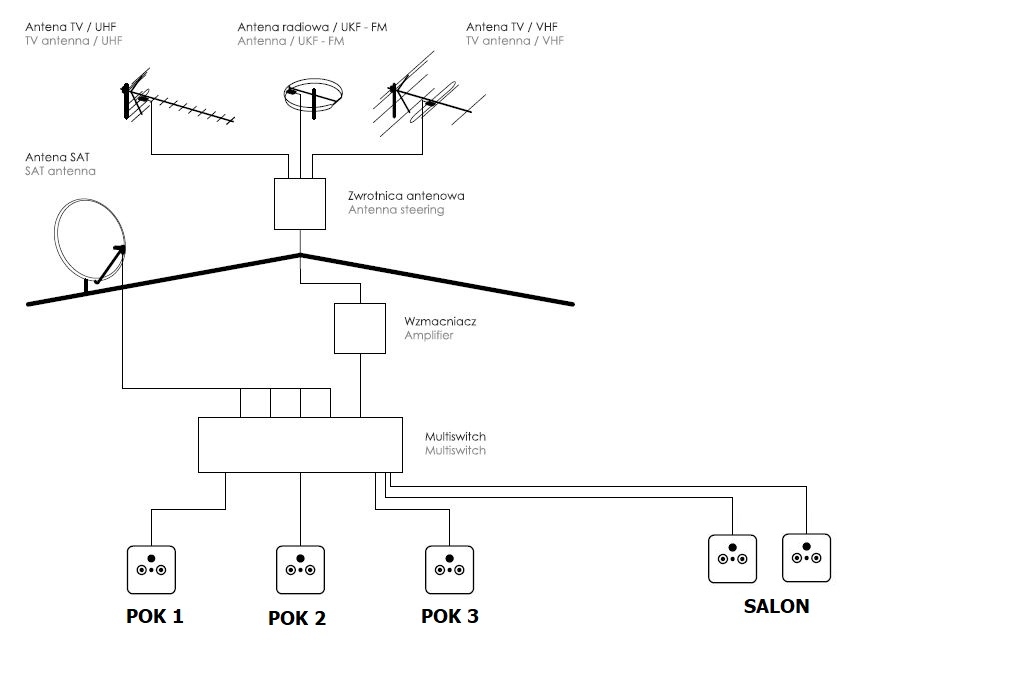

Ja jeszcze zamiast do jednej puszki wrzucać dwa kable i podwójne gniazdo sat robię taki motyw, że montuję dwie oddzielne puszki jedna obok drugiej.

I zakładam dwa takie gniazda pojedyncze.

Czyli takie coś:

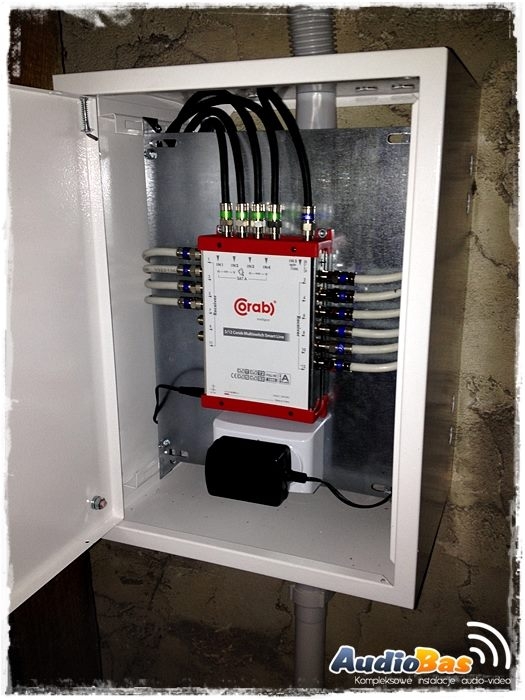

Na strychu cały multiswitch razem z przyłączonymi przewodami wygląda tak:

http://www.audiobas.pl/wp-content/uploads/2017/01/Instalacja_Zbiorcza_Multiswitch_45.jpg

http://www.audiobas.pl/wp-content/uploads/2017/01/Instalacja_Zbiorcza_Multiswitch_18.jpg

http://www.audiobas.pl/wp-content/uploads/2017/01/instalacja_domek_1.jpg

http://www.audiobas.pl/wp-content/uploads/2017/01/instalacja_domek_2.jpg

http://www.audiobas.pl/wp-content/uploads/2017/01/Instalacja_Zbiorcza_Multiswitch_2.jpg

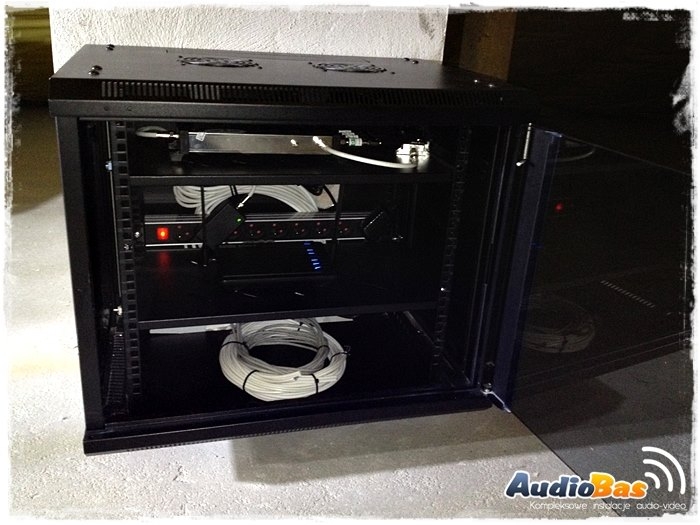

Oczywiście zamiast takiej szafki instalacyjnej można zamontować szafę RACK, w której można umieścić również rejestrator do kamer, UPS, router, i całe switche od internetu.







A tutaj masz przykładowy montaż bezinwazyjny na kominie za pomocą specjalnej opaski:

http://www.audiobas.pl/wp-content/uploads/2017/01/Instalacja_Zbiorcza_Multiswitch_33.jpg





Wszystkie przewody z komina na stryszek powinny być zewnętrzne czyli najczęściej w kolorze czarnym.

W przeciwnym razie będzie KUKU:





Jak chcesz porządne przewody antenowe odezwij się na PW - załatwimy.

Najważniejsze, aby były potrójnie ekranowane i miały żyłę 1.13 w pełnej miedzi

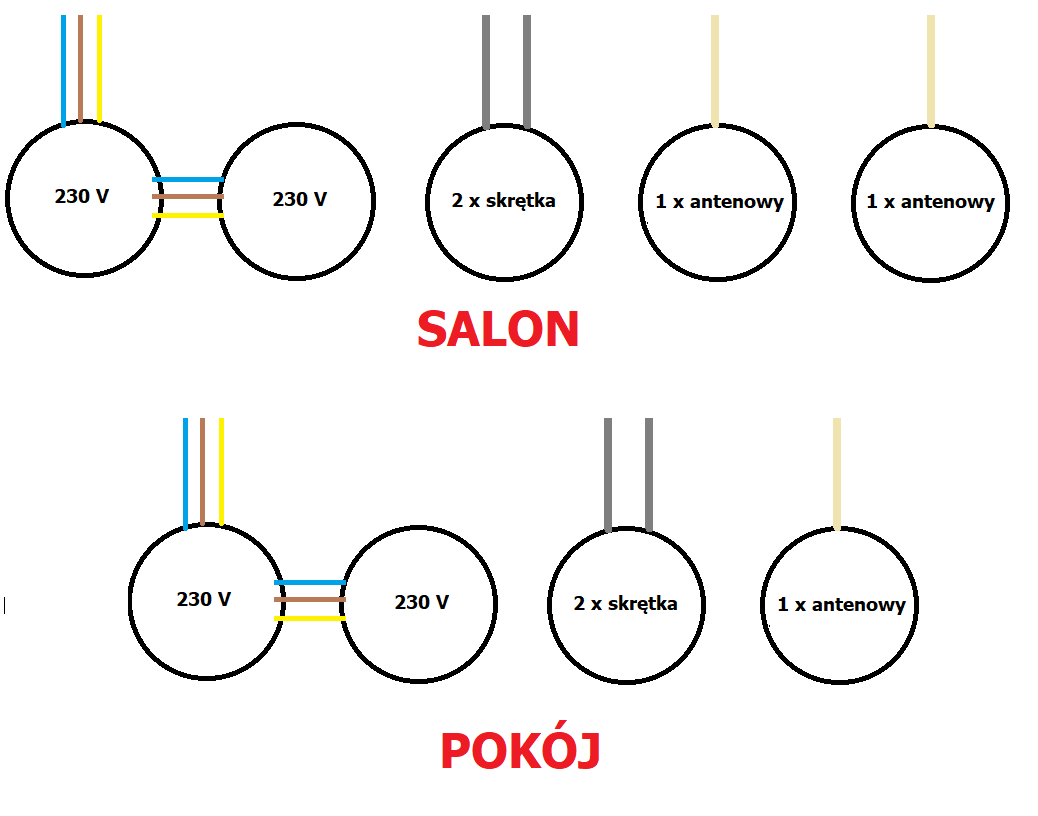

Z przewodami internetowymi zrób podobnie. Do każdego pokoju po dwa przewody internetowe w puszkę (mogą być w jedną).



Czyli tak:

[jak_to_mozliwe]

Wow, świetny komentarz!

A powiedz, czemu po dwie skrętki do pokoju?



BTW, ogólnie sam jestem za kablami (it-man here), ale akurat w domu, gdzie nie ma miliona innych sieci wifirifi zakłócających pracę naszej, to można zadbać o mocny i stabilny sygnał w całym domu bez większych trudności. Planuję dwa ubiquiti na parterze i poddaszu. Kable raczej tylko do gabinetu, z mini serwerownią w kotłowni.

Eth do kamer w przyszłości, myślałem o poe, ale pewnie bezpieczniej będzie podciągnąć też zwykłe zasilanie.

[zolw82]

Piękna ściąga, bravo Kamil.

[karster]

I to się nazywa rozłożenie tematu na łopatki dzięki za obszerną odpowiedź.



Parę dalszych pytań:

1) są konwertery z 4-8 wejściami - wtedy prosto od czaszy ciągnie się kable do tv a nie jak na Twoim schemacie, do switcha (czy jak mu tam). Jak to powiązac?



2)kamery, switch lan, tv itd w jednej skrzyni to fajna opcja ale czy na strychu gdzie bedzie prawie tak zimno jak na dworze to nie są kiepsie warunki?



Pozdrawiam

Karol

[Kamil_]

A powiedz, czemu po dwie skrętki do pokoju?

Jedna do internetu, druga na zapas np do:



- dodatkowego dekodera

- podglądu kamer na TV

- sterowania przewodowym dodatkowym pilotem np przy rejestratorze

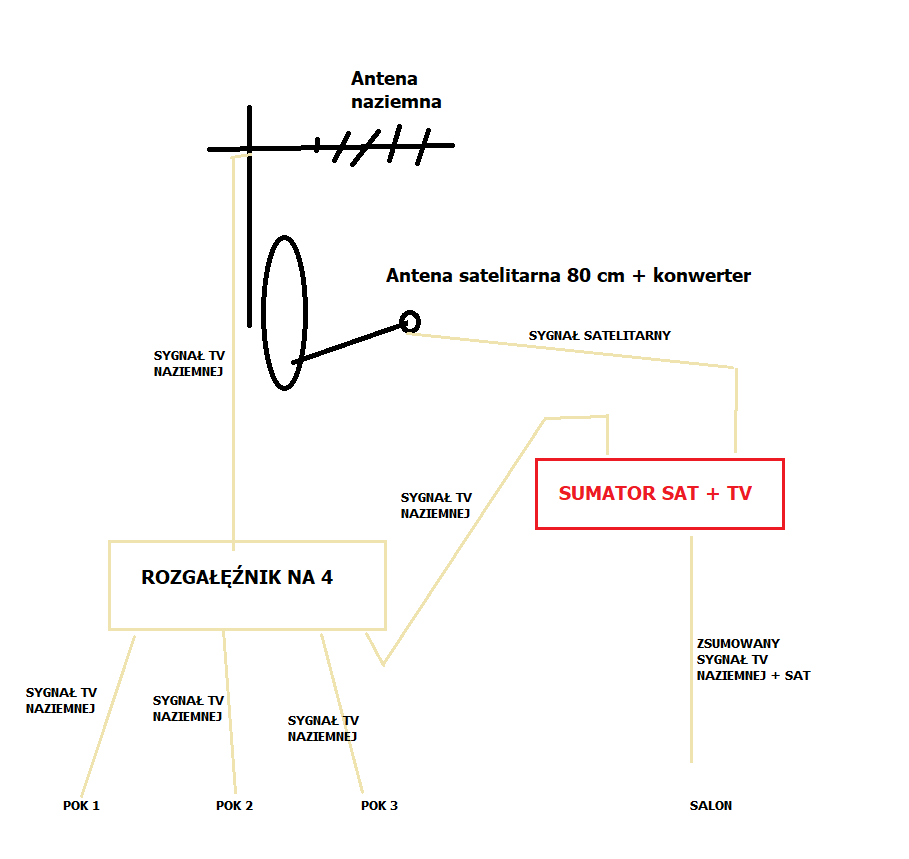

1) są konwertery z 4-8 wejściami - wtedy prosto od czaszy ciągnie się kable do tv a nie jak na Twoim schemacie, do switcha (czy jak mu tam). Jak to powiązac?



Można sygnał sumować poprzez specjalne sumatory, ale one osłabiają sygnał bo są pasywne (bez zasilania).

Nie idź tą drogą!

No chyba, że chcesz tylko np jeden sygnał satelitarny i np 3 zwykłej telewizji naziemnej to można tak.

Niestety wada tego jest taka, że na każdym rozgałęźniku i sumatorze (baaa nawet na każdym połączeniu) ten sygnał się delikatnie osłabia.

I robi się duża plątanina przewodów.

Klientom zawsze porównuję to do węża ogrodowego i podlewania trawnika przez np 3 osoby.



A tak montując multiswitcha, sygnał masz ładnie rozgałęziony i wzmocniony.

I dzięki temu masz w każdym pokoju sygnał satelitarny i telewizji naziemnej. Na upartego wszędzie możesz zamontować dekoder np NC+ oraz dodatkowo podłączyć zwykłą telewizje.





2)kamery, switch lan, tv itd w jednej skrzyni to fajna opcja ale czy na strychu gdzie bedzie prawie tak zimno jak na dworze to nie są kiepsie warunki?



Tam wcale nie jest tak zimno i tak musisz ocieplić to wełną. Większość klientów daje tam płyty OSB lub nawet deski.

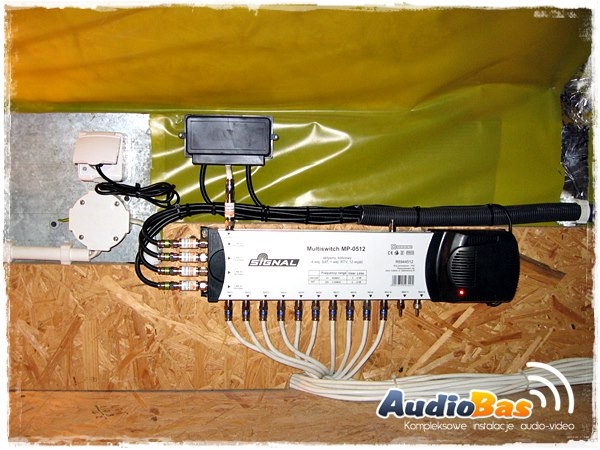

Tutaj pięknie widac to połączenie. Te 4 czarne przewody po lewej stronie idą od konwertera. Ta puszka czarna to zwrotnica (sumuje sygnał tv naziemnej oraz radia) i również wchodzi do Multiswitch'a.

Multiswitch sumuje te sygnały i puszcza je na te białe kable wchodzące od dołu.

W tym przypadku do 10 punktów (8 pokoi + podwójny salon).





Główną zaletą takiego montażu na strychu są krótkie odcinki od anteny do rozdzielni (lepszy sygnał).

Edytowane 7 Lutego 2018 przez Kamil_

[ggdh]

A ja zapytam dlaczego dodajesz sobie roboty wycinając rowki na DYTy? Dajesz na płasko po ścianie i tyle. Tynk i tak przykryje i nie będzie śladu.

[Kamil_]

Ponoć przewody elektryczne mogą przebijać później przez tynk, dlatego panuje moda na bruzdowanie i chowanie ich





Co do elektryki polecam puszki osadzać na piankę montażową

Dodatkowo przewód od razu obierz, aby w puszcze już mieć od razu gołe 3 przewody prądowe

[Norbi89]

Kamil_ Twój post apropo RTV SAT itp poszedł do drukarki i zawisł nad łóżkiem



karster mała podpowiedź do elektryki jeśli zaplanowaliście w danym miejscu 3 gniazdka daj 4 !



Ja za elektryke zabieram się w marcu zastanwiam się czytając wasze DB czy swojego nie założyć

[karster]

Norbi - Ty się nie zastanawiaj tylko zakładaj



Kamil - do multiswitcha kladzie się np 4 przewody od jednego konwertera? A w czym to jest lepsze od jednego przewodu? Co to daje?



PS. Co do instalacji (zdaje się) wtynkowej to przebarwienia raczej nie powinny występować. Niby tak się działo kiedyś z tanimi chinskimi kablami (ba, polska firma w chinach je zamówiła). Inna opcja, przegrzewanie się przewodów ale to raczej nie dotyczy w wiekszości niewidocznych obwodów oswietlenia no nie?

Gdybym miał odkurzacz przemysłowy i osłonę do flexa to raczej bym robił wąskie bruzdy bo to fajna robota. Idzie szybko (USMP trzeba nawiercac a w ceramice nie zawsze trzymają) przewód na 100% jest bezpieczny i nawet przypadkowo nikt go nie pociągnie, nie urwie itd itp. No ale pyłu jest tak dużo że odpuszczam.



Pozdrawiam

Karol

[Norbi89]

Kaster

Tak na rozluźnienie:

Krzywa nagrzewania przewodów miałem to na jednym z egzanimów babka mocno przewietrzyła nas w tym temacie



http://www.elektro.info.pl/artykul/id2870,ochrona-przeciwpozarowa-kabli-i-przewodow-czesc-1.?p=2



Myśle że trzymając sie podstaw nic groźniego nie powinno sie stać chyba że zaczenimy zasilać gniazdka 3x0,5 kilka w szeregu
