Pergola 5x5m - czy mój projekt jest ok?

[kotdachowiec]

Witajcie,



Przymierzam się do budowy wolnostojącej pergoli nad tarasem. Zabetonowałem już kotwy pod słupy przystosowane do kantówki o przekroju 12x12 i teraz zastanawiam się nad resztą materiału.



Sama pergola jest dość duża (wymiar po słupach to 500x500 a po zadaszeniu 600x600) i docelowo ma być obsadzona winoroślą czy innym bluszczem.



Będę wdzięczny za ocenę czy to się nie posypie oraz czy materiały jakie biorę pod uwagę są OK. Miejsce dość wietrzne - obawiam się aby się nie złożyła na bok



Pozdrawiam,Maciek



ps. z góry przepraszam za błędy w nazewnictwie i amatorskość projektu



[ATTACH=CONFIG]394446[/ATTACH]

Edytowane 7 Sierpnia 2017 przez kotdachowiec

[CityMatic]

Dodatkowo na bocznym 5m również słupek podpierający jeśli się nie da złap mocowaniem do ściany budynku. Warto zastosować również metalowe wzmocnienia narożne które usztywnią konstrukcję. Krokiew 6x12x600 będzie równie wytrzymała, a nie stwarza dodatkowego obciążenia.

[kotdachowiec]

Dzięki za info z tym 6x12. Właśnie o to chodziło.



To jest budowla wolnostojąca - nie będę miał do czego jej przykręcić I tutaj mam problem. Na tym boku chciałbym zostawić bez słupa - teretycznie obciążenie tutaj znacznie niższe bo krokwie poprzeczne (te brązowe) przenoszą obciążenie... Chyba

[jak_to_mozliwe]

W jaki sposób chcesz osadzić konstrukcję na gruncie?

[kotdachowiec]

Wybetonowalem solidne slupy i wpuscilem w nie kotwy w ksztalcie U. Pod slupy o przekroju 12x12

[CityMatic]

Aby wzmocnić konstrukcję - usztywnić proponuję wykonanie już kratownicy na przyszłe rośliny, solidna kratka wzmocni ścianę i usztywni słupy co zapobiegnie rozchwianiu się konstrukcji przy tej głębokości bez podpory.

Dobre wykonanie mieczy (połączenie ich z słupami) również w znaczący sposób poprawi stabilność konstrukcji.

Niestety najbardziej obawiałbym się tych 5m bez podparcia



Aha...to jest raczej wiata...nie pergola

[kotdachowiec]

Ale obawialbys sie ze fiknie na boki czy, ze taka dluga belka nie wytrzyma obciazenia?

[kotdachowiec]

Tak - krawpnice mam w planie ale miedzy tymi slupami 2,5 m

[CityMatic]

Nie wytrzyma obciążenia - ugnie się i będzie brzydko wyglądało. Jak popsuty namiot ogrodowy

[CityMatic]

Można jeszcze......dać zamiast krokwi i łat deski 2" w pionie z naciętymi końcami osadzonymi w kantówkach 12x12. Szerokość takich desek musiałaby mieć co najmniej 25-30 cm w odległości ok 30 -35 cm od siebie co na 5 m tworzyłoby gęsty strop z 17 desek.

Coś takiego jak na fotografiach

Jednak te deski miałyby 5 mb długości .....można byłoby to nieco zwęzić chociaż o mb poprawiłoby to trochę proporcje, i zatraciłby się wygląd takiego kwadratowego garażu

Edytowane 7 Sierpnia 2017 przez CityMatic

[kotdachowiec]

Nad podobnym rozwiązaniem myślałem - nie chodzi mi o deski a o podwójną krokiew w obu płaszczyznach - jak w załączeniu. Ciężar główny idzie na te krokwie z trzema słupami więc tutaj ugiąć się nie powinno. Druga płaszczyzna - ta z dwoma słupami powinna zabezpieczyć przed złożeniem się konstrukcji. Niestety nie mogę zwęzić - wszystko już wybetonowane, taras położony....



Zobacz - w detalu takie rozwiązanie powinno być stabilniejsze?



[dirwood]

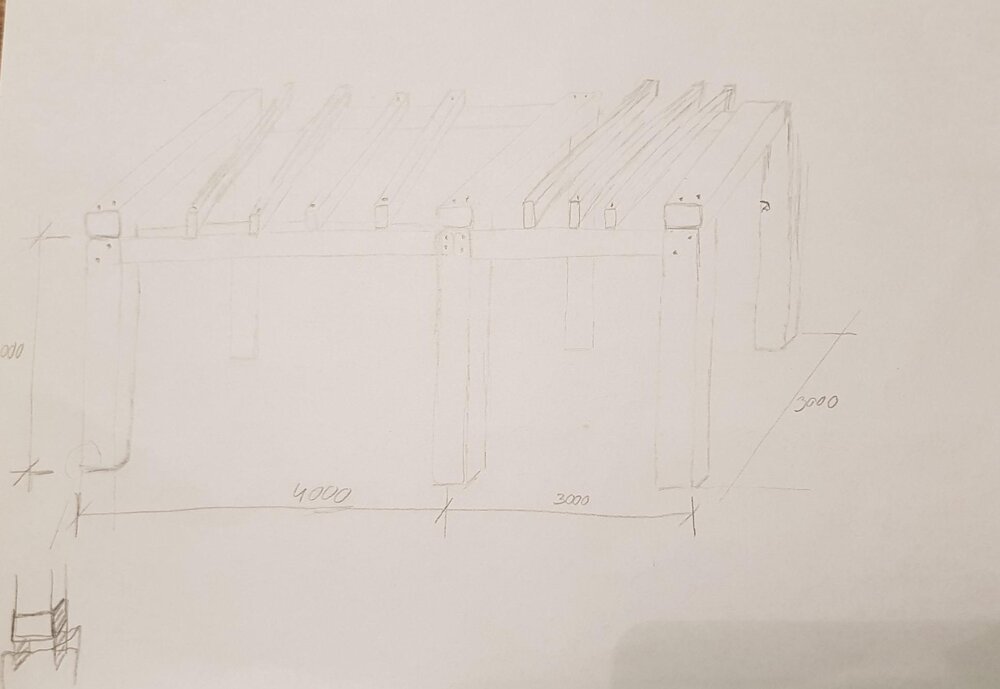

Witam, jeżeli mogę podłączę się do wątku z pytaniem, który z moich projektów jest lepszy pod względem trwałości i montażu-rozkładu ciężaru, pracy konstrukcji?. Projekty naszkicowałem i załączam:



słupy ( kolumny) 6x (140x140x3000)

bale 2x (140x140x7000)

oraz 7-8 legarów (krokwi) 60x120x3000



lub

słupy ( kolumny) 6x (140x140x3000)

poprzeczki 3x (140x140x3000) łączące słupy na szerokości

poprzeczki 2x (60x140x4000) i 2x (60x140x3000)

oraz 7-8 legarów (krokwi) 45x75x3000 lub 60x120x3000



nie wiem czy nie wprowadzić lekkiego spadku ponieważ część 3mx3m tej pergoli będę chciał w przyszłości zadaszyć poliwęglanem 2 komorowym 16 mmm. Łączenie będę robił wkrętami talerzowymi 8x300, a na stopy pod słupy-kolumny będę dawał kotwy na beton U do której bym dospawał wąsy do pręta lub kotwy na beton H. Możecie doradzić jakie wybrać stopy czy U czy H i jaką robić podstawę betonową ( chodzi o głębokość, szerokość,długość) tejże podstawy?

Edytowane 14 Września 2018 przez dirwood

[E-Rzecznik Śnieżka]

Witajcie,



Przymierzam się do budowy wolnostojącej pergoli nad tarasem. Zabetonowałem już kotwy pod słupy przystosowane do kantówki o przekroju 12x12 i teraz zastanawiam się nad resztą materiału.



Sama pergola jest dość duża (wymiar po słupach to 500x500 a po zadaszeniu 600x600) i docelowo ma być obsadzona winoroślą czy innym bluszczem.



Będę wdzięczny za ocenę czy to się nie posypie oraz czy materiały jakie biorę pod uwagę są OK. Miejsce dość wietrzne - obawiam się aby się nie złożyła na bok



Pozdrawiam,Maciek



ps. z góry przepraszam za błędy w nazewnictwie i amatorskość projektu



[ATTACH=CONFIG]394446[/ATTACH]



Szanowny Panie,

Zastosowanie podwójnej krokwi to dobre rozwiązanie. Warto również pomyśleć o wykorzystaniu wspomnianej kratownicy do dalszego wzmocnienia konstrukcji. Trzeba także zadbać o odpowiednie zabezpieczenie drewna – sprawdzi się tu np. Impregnat ochronno-dekoracyjny Śnieżka DREWKORN® Expert Kolor. Inna możliwość to użycie Supermal® Emalii Akrylowej w wybranym kolorze.

[dirwood]

zrobiłem pergolę i chyba wyszło dobrze

,

a w tym roku postanowiłem wziąść się za daszek 4x4 małopołaciowy
