Wymiennik - czy dobrze podlaczony

[czubeczek1]

Witam.... W. Tamtym roku " fachowiec" podlaczyl mi piec defro na ekogroszek I zrobil bombe w kotlowni, w tym roku juz fachowiec przerobil mi to ( tak mi sie wydaje) I wszystko biega jak powinno... Jednak chcialbym sie upewnic czy wszystko jest podlaczone jak powinno by spac spokojnie, oraz niepokoi mnie roznica temp po wymienniku....

Czy znajdzie sie tutaj dobra dusza I zechce spojzec fachowym okiem... Z gory dziekuje ☺️

[ironsmith]

wrzuć jakąś fotkę lub szkic

[gersik]

Witam.... W. Tamtym roku " fachowiec" podlaczyl mi piec defro na ekogroszek I zrobil bombe w kotlowni, w tym roku juz fachowiec przerobil mi to ( tak mi sie wydaje) I wszystko biega jak powinno... Jednak chcialbym sie upewnic czy wszystko jest podlaczone jak powinno by spac spokojnie, oraz niepokoi mnie roznica temp po wymienniku....

Czy znajdzie sie tutaj dobra dusza I zechce spojzec fachowym okiem... Z gory dziekuje ☺️



Jakbyś dał dokładny adres to może podjadę. Mam tylko 400-sta km.

[czubeczek1]

Dziekuje za zainteresowanie..... Chodzilo mi bardziej o ogledziny zdięc, ktore jutro postaram sie dodac, gdyz ost wracam do domu disc pozno. Jutro postaram sie pstryknac kilka....

[czubeczek1]

W koncu udalo sie zrobic kilka zdięc przy w miare normalnym swietle......

Jesli mozna to prosze o opinie... Z gory dziekuje

[Kondensat]

W złym kierunku tłoczy pompa po wtórnej stronie wymiennika płytowego.Po odwróceniu pompy wywalić ten odpowietrznik automat.na powrocie(nie może być przed pompą)Straty na wymienniku powinny oscylować w okolicy 5st.Brak termometrów,powinny być 4szt.a tak to nie wiadomo jaka temp.idzie na instalację a jaka jest temp.wody powracającej.Podobnie nie wiadomo jaka jest temp.wody powracającej do kotła (ochrona kotła przed korozją niskotemp.)

Ja bym dał osobną pompę na CWU

Edytowane 23 Października 2018 przez Kondensat

[czubeczek1]

Dziekuje za odp.. Jednak musze dodac male sprostowanie.. : na tych zdieciach tego nie widac ale.... Patrzac na to zdięcie ktorym sie posluzyles, po prawej stronie od wymienika idzie zasilanie tylko do dwuch kaloryferow w lazience I suszarni, reszta kaloryferow znajduje sie po lewej stronie od wymiennika, rury Ida za piec potem w sciane I wychodza w salonie ( kaloryfer nr 1..... It'd).....

Takze moze pompa jest dobrze???

Temp na piecu na razie jest ustawiona na 56..... Problem w tym iz rurki na obiegu otwartym nie da sie dotknac, na zamknietym tak.... Przy tak ust temp na piecu zima bedzie za zimno bo kaloryfery slaba grzeja I bede musial podniesc temp na piecu do Co najmniej 65... Czy to nie za duzo.....?

Edytowane 23 Października 2018 przez czubeczek1

[gersik]

Kondensat dobrze pisze. Pompa w obiegu wtórnym jeśli jest na powrocie to ma pchać w kierunku wymiennika.

Napisz jaka jest moc kotła i jaka wymiennika.

https://www.prond.pl/pliki-pl/schematy/iryd-rtz-pid/6-instalacja-z-pompa-cyrk-zasilajaca-wymiennik-co-silownik-mieszacza-podlogowka-cwu-cyrkulacyjna-cwu.jpg

Edytowane 23 Października 2018 przez gersik

[Kondensat]

Nie wiem o co chodzi w tej instalacji bo na zdjęciach nie widać całości.

W każdym bądź razie w poprawnie wykonanej instalacji po stronie pierwotnej(otwartej)wymiennika płytowego ma być:kocioł,pompa(y)zasobnik,naczynie układu otwartego.Natomiast po stronie wtórnej(zamkniętej)powinno być: pompa+wszystkie grzejniki,naczynie przeponowe,ZB,manometr.Żadne grzejniki nie mogą być podłączone po stronie pierwotnej wymiennika!Pompy powinny tłoczyć do wymiennika a nie z niego ssać.Jeżeli jest inaczej to jest źle

Edytowane 23 Października 2018 przez Kondensat

[Kondensat]

Kondensat dobrze pisze. Pompa w obiegu wtórnym jeśli jest na powrocie to ma pchać w kierunku wymiennika.

Napisz jaka jest moc kotła i jaka wymiennika.

https://www.prond.pl/pliki-pl/schematy/iryd-rtz-pid/6-instalacja-z-pompa-cyrk-zasilajaca-wymiennik-co-silownik-mieszacza-podlogowka-cwu-cyrkulacyjna-cwu.jpg



A na przedstawionym schemacie pompa nie tłoczy do wymiennika)Nie ma problemu jak jest jeden obieg grzewczy-grzejniki ale jak są dwa grzejniki i podłogówka to sytuacja się "komplikuje"Gdyby w tym układzie dać pompę na grzejniki na powrocie(tłoczy do wymiennika)wtedy owa pompa i podłogowa będą pracować w szeregu a nie powinny

Przyznam że sam nie wiem jak powinna wyglądać prawidłowa instalacja przy dwóch obiegach grzewczych

Edytowane 23 Października 2018 przez Kondensat

[czubeczek1]

Piec to 15 kW.... Wymiennik do 20.... Piszac Prawa lewa chodzilo mi jak Ida rury... Na układzie otwartym jest pompa, kociol naczynie.... Na układzie zamknietym kolejna pompa ( ta zielnona), banka ( czerwona.) I kaloryfery.... Nie wiem w ktora Strone pompy tlocza wode, ale chcialem wytlumaczyc czemu uda rurki I w prawo I w lewo--- poniewaz I po tej I po tej stronie sa kaloryfery

[gersik]

To jest schemat przykładu jak maja przebiegać temperatury przez wymiennik. Jak do wymiennika wchodzi górą to wychodzić na obieg zamknięty też musi górą.

[czubeczek1]

A nie na krzyz?

Edytowane 24 Października 2018 przez czubeczek1

[Kondensat]

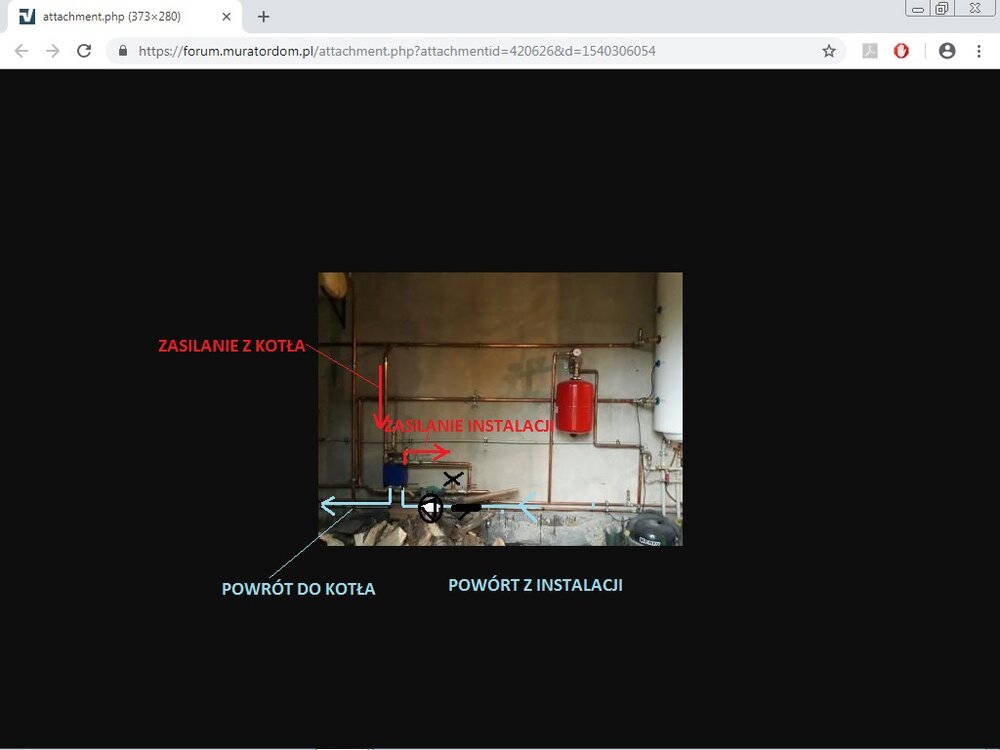

Jak wszystkie grzejniki są po stronie wtórnej wymiennika płyt.to jest OK,to nic że potem instalacja się rozgałęzia na lewą i prawą stronę .Na rysunku który podałeś w ostatnim poście pompa po stronie wtórnej (na grzejniki)powinna być jak w załączniku(ma tłoczyć do wymiennika a nie z niego ssać)Słabo widać na zdjęciu ale wydaje się że u ciebie jest całkiem źle.

Przepływy w wymienniku powinny być przeciprądowo a u ciebie chyba są w jednym kierunku sądząc po filtrze przed pompą.

Edytowane 24 Października 2018 przez Kondensat

[Kondensat]

Tak jak mówię mogę się mylić bo zdjęcie niewyraźne ale wydaje mi się że u ciebie jest jak w załączniku.Jezeli tak jest to jest źle

[czubeczek1]

Wyglada na to ze tak.... W zalaczniku lepsze zdięcie I ponizej lekkie opis :

Patrzac na wymiennik, lewa gorna rurka to doprowadzenie cieplej wody z pieca ( uklad otwarty)... Pod wymiennikiem Ida pionowo dwie miedziane rurki, gorna to rurka od zaworow w kaloryferach, wiec chyba doprowadzenie cieplej wody.....

Z tego by wynikalo iz pompa tloczy ciepła wode od wymiennika a w wymieniku woda przechodzi na przeciw....

Jesli tak to prosze o opis Co jest zle, czym to grozi, jakie są skutki I jak powinno byc....

Juz mi rece opadaja, drugi fachman I znow zle

[Kondensat]

Jak w załączniku.Powinny być jeszcze termometry w ilości szt 4 bo nie wiadomo jakie są poszczególne temperatury np.jaka jest temp.wody powracającej do kotła(korozja niskotemp.),jaka temp.wody zasilającej grzejniki a jaki powrót.

Edytowane 25 Października 2018 przez Kondensat

[czubeczek1]

OK kumam....

Prosze jeszcze mi powiedziec, jaki skutki moga byc polaczenia w taki sposob jak u mnie.. Moze cos rozwalic czy cos? .. Czy jest to do przyjecia czy trzeba przerabiac jak najszybciej....?

[Kondensat]

OK kumam....

Prosze jeszcze mi powiedziec, jaki skutki moga byc polaczenia w taki sposob jak u mnie.. Moze cos rozwalic czy cos? .. Czy jest to do przyjecia czy trzeba przerabiac jak najszybciej....?

Nic nie rozwali tylko pewnie przy takim podłączeniu wymiennika nie jest należycie przekazywane ciepło z kotła na instalację,podejrzewam że są spore straty na wymienniku(brak termometrów=trudno coś powiedzieć)Tam są jeszcze inne błędy np.odpowietrznik automatyczny w obiegu wtórnym jest po stronie ssawnej pompy i może pompa przez niego zaciągać powietrze to raz a dwa że filtr osadnikowy powinien być przed wymiennikiem a u ciebie jest za co sprawia że wszystkie zanieczyszczenia z instalacji idą na wymiennik i z czasem go zapchają.

Edytowane 25 Października 2018 przez Kondensat

[gersik]

" czubeczek" źle odczytujesz schemat. Zasilanie z kotła to F4 a powrót F2, natomiast zasilanie na instalację to F3 a powrót F1. Więc obydwa zasilania są z jednej strony albo na dole albo na górze. Tak jak masz Ty jest źle bo temp. na grzejniki wychładza się do temp. powrotu na kocioł.
