Włącznik podwójny

[criss20ster]

Witam. Mam pytanie do Was. Potrzebuje pomocy z podłączeniem włącznika przy drzwiach. Chciałbym podłączyć włącznik który by jednocześnie wchodząc do łazienki zapalał i gasił 4 halogeny jakie mam zamiar obsadzić w płycie G-K.



Mam taką instalacje poprowadzoną do puszki zasilanie z skrzynki rozdzielnikowej. Od puszki potem jeden kabel (opis na zdjęciu) jest właśnie pod 4 halogeny a 2 zdjęcie to już poprowadzony wcześniej kabel 3 żyłowy pod włącznik





https://i.imgur.com/w7v2TDo.jpg kabel zasilający



https://i.imgur.com/2EnQesS.jpg kabel od włącznika podwójnego



https://i.imgur.com/PA6bUF3.jpg kabel od 4 halogenów





czy to ma wygladać jak tutaj na rysunku jak zrobiłem ?



https://i.imgur.com/FQigosK.jpg

Edytowane 19 Lutego 2019 przez criss20ster

[elpapiotr]

Mam pytanie "pomocnicze' - czy ta puszka w późniejszym terminie będzie zakryta, na przykład płytą gipsową?

[criss20ster]

Tak spokojnie to tylko na razie na surowo podłączone prądu jeszcze nie ma tam. Ale proszę odpowiedz bo będziemy uciekać od tematu. Jak już odpowiedziałeś



dekielek od puszki jest zapomniałem dodać

[elpapiotr]

Oczywiście że spokojnie, ale ... wszystkie połączenia rozłączne przewodów powinny być dostępne, tak na marginesie.

Natomiast co do samego połączenia - ciężko zrozumieć, co autor ma na myśli skreślając, wstawiając plusy itd.

[criss20ster]

Chodzi o to że to był pierwszy zarys na rysunku schemat podłączenia tam gdzie dałem czarne x to połączenie nie ma racji bytu ale nie wiem do końca czy tak ma być. Dobra zrobię to inaczej. Teraz Ci pokarzę czy to rozwiązanie z tym włącznikiem podwójnym jest ok



https://i.imgur.com/yVf9YRI.jpg



teraz jest ok ? Czy inaczej należy to podłączyć pod podwójny włącznik, tak żeby jeden przycisk włącznika zapalał 2 halogeny a 2 kolejne 2 halogeny

[elpapiotr]

Ideowo jest dobrze, montażowo - nie za bardzo.

No i dochodzi sytuacja, gdy do łącznika nie doprowadzono przewodu PE, a może (ale nie musi) być zamontowany w/w łącznik wymagający podłączenia pod przewód ochronny.

[criss20ster]

Ale co sugerujesz że puszki powinno się na wylociee montować nie przykrywać nawet jak są połączone WAGO ?

[elpapiotr]

Tak, puszki powinno się przykrywać odpowiednimi dekielkami, ale zakrywać "na stałe", to już nie.

Mowa o tym, by na przykład puszka znajdowała się pod, nie nad sufitem podwieszanym. Chyba że połączenia przewodów będą nierozłączne.

[criss20ster]

ok rozumiem. A co do tego schematu mojego rysunku podłączenia są prawidłowo wykonane prze ze mnie czy coś jest nie tak ? Jak coś nakreśl poprawki. Te przewody nie będą rozpinane ponieważ ja je złączam złączkami Wago a to podobno mocne złączki

[elpapiotr]

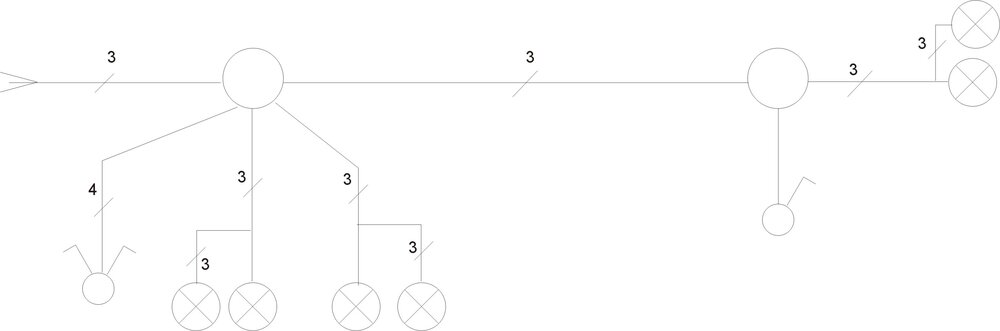

Ja to widzę tak :



[criss20ster]

ok tylko teraz jak byś mi podpisał które przewody do których bo z tego co widzę jesteś z zawodu elektrykiem



https://i.imgur.com/ihDe2KU.jpg



czyli to co ja pokazałem tutaj w temacie to źle zrobiłem ?



dodam ze to dom budowany 30 lat temu i tutaj nie ma uziemienia a z włacznika podójnego ktos już wyciagnał przewody brazowy, niebieski, zołto-zielony

[elpapiotr]

...

czyli to co ja pokazałem tutaj w temacie to źle zrobiłem ?

dodam ze to dom budowany 30 lat temu i tutaj nie ma uziemienia

To, że nie ma uziemienia nie znaczy, że ma nie być żył przewodów o barwie z-ż, tzw. ochronnych.

Powtarzam - nie zrobił kolega źle, tylko nie dołożył istotnych elementów instalacji

z włacznika podójnego ktos już wyciagnał przewody brazowy, niebieski, zołto-zielony

Niestety, stara bolączka pseudo-elektryków wykorzystujących zastrzeżone żyły przewodów do innych celów, niż zostały przeznaczone.



PS. Narysowałem schemat ideowy, dla elektryka/montera to już pikuś, by sobie z tym poradzić.
