Podłączenie wymiennika

[ziom890]

Witam! Proszę o poradę który układ jest prawidłowy?







którędy wrócić do pieca rysunek 1 czy 2





lub gniazdo 2 czy 3



za wymiennikiem będą grzejniki i podłogówka nie drugi piec

[grzesio1712]

Pytanie co jest w DTR danego wymiennika?

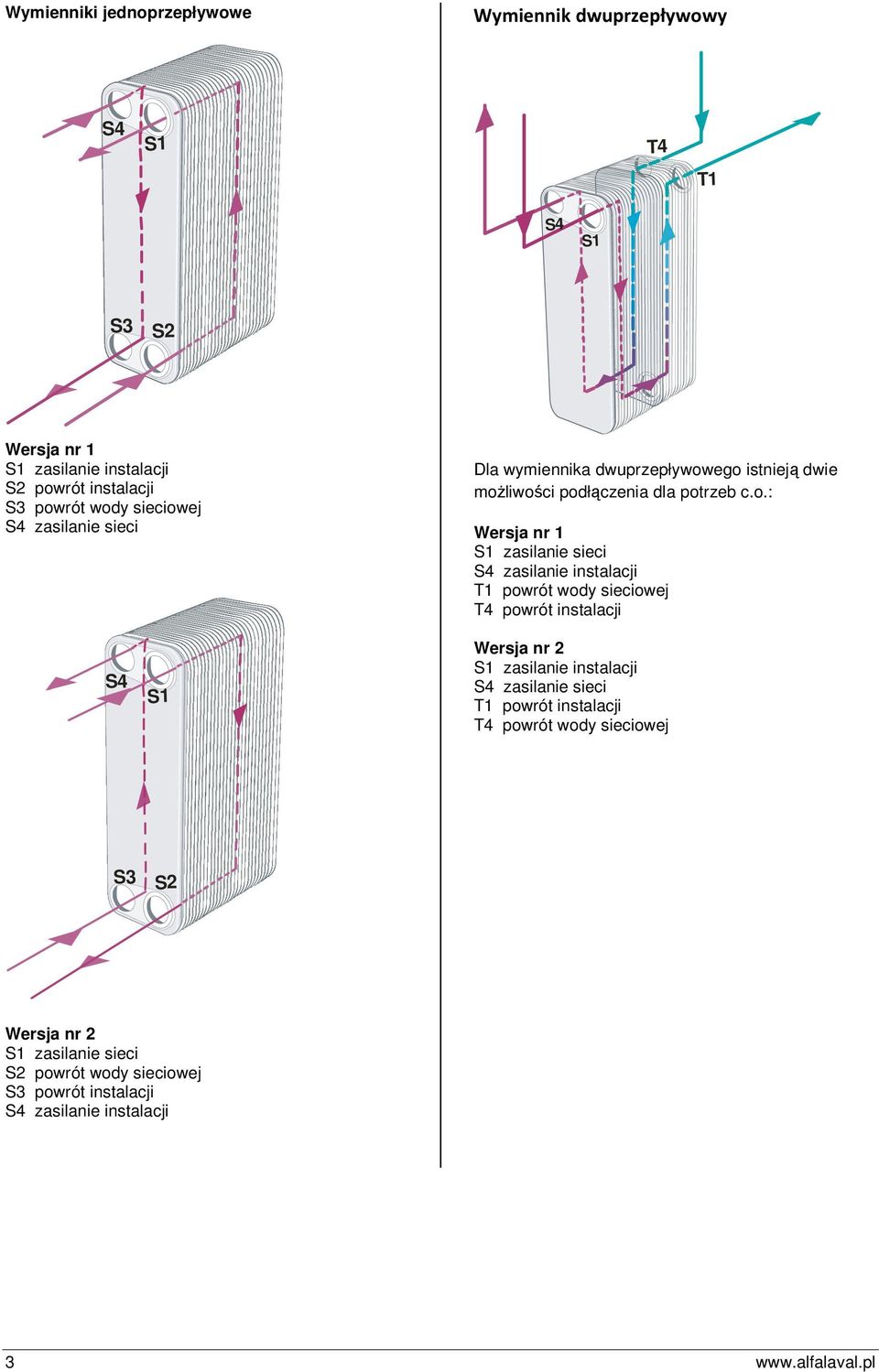

Tutaj jest schemat wymiennika Alfa Laval

https://docplayer.pl/docs-images/47/23589971/images/page_4.jpg

[Kondensat]

Wywal wszystkie zawory włącznie z tym różańcowym;) bo on nic tu nie daje tylko czyni instalację niebezpieczną.Podłącz rurę zasilającą do naczynia bezpośrednio z kotła.

Naczynie musi być wyżej niż najwyższa rura.Dopiero na rurze do naczynia trójnik do wymiennika płytowego,na odgałęzieniu zawór z filtrem następnie pompa,za nią kolejny zawór odcinający co by można przeczyścić filtr od czasu do czasu.

Reszta jak na załączonym zdjęciu.Na podłogówkę za wymiennikiem płyt.musisz dać zawór mieszający trójdrogowy(bo nie można na podłogę puścić wody o temp.takiej jak na grzejniki) a za nim pompa.Na grzejniki osobna pompa.

W tej chwili masz niebezpieczną instalację ot taka mała bombka;)ale jak pewnego pięknego dnia pier.. to będziesz zbierał szczątki swojej chałupy po całej wsi)

Nie powinno się stosować ocynku w instalacjach grzewczych

Edytowane 22 Czerwca 2019 przez Kondensat

[romano78]

A pozycja pompy wilo jest prawidłowa?

[ziom890]

niema możliwości żeby naczynie było w najwyższym punkcie przez to jest wymiennik i dwa układy instalacja i piec są w garażu gdzie wysokość koło pieca od posadzki do dachu wynosi 2m natomiast najwyższy grzejnik znajduje się w domu na poddaszu 10m dalej niż garaż. Przed wymiennikiem będzie krótki obieg i jeden grzejnik w garażu starego typu natomiast za wymiennikiem bojler i instalacja w domu.

[ziom890]

no ale ok zrobię obejście żeby po drodze do naczynia nie było żadnych zaworów

[Kemotxb]

Kondensat dał Ci dobrą propozycje schematu podłączenia. Poza tym przy kotłach na paliwo stałe powinno się stosować wtrysk zimnej wody w razie wzrostu temperatury i zawory bezpieczeństwa na obiegach pierwotnych. Są już gotowe rozwiązania do kupienia. Podłogówke zabezpiecz głowicą termostatyczną. Wszystko dobrze działa póki nie braknie prądu ... kocioł palił się będzie a wszystkie pompy staną, zawory trójdrogowe się nie przesterują i masz gotowy przepis na uszkodzenie instalacji. Jak włączą prąd to wszystko rusza i puszcza w obieg wrzątek.

[ziom890]

a podłogówki jest tylko 25m kwadratowych na jednym obiegu więc w listwie rozdzielającej w domu dam zawór. RTL może tak być?



https://radval.pl/pl/p/Zawor-RTL-ogranicznik-temperatury-POWROTU-prosty/320?gclid=EAIaIQobChMI3KDzrJf_4gIVjumaCh35KAotEAQYAyABEgKXO_D_BwE

[ziom890]

to jest kocioł z podajnikiem na trociny jak padnie zasilanie to nie poda trocin i nie rozdmucha

[ziom890]



[ziom890]

a dobicie zimnej wody będzie na powrocie

[ziom890]

a odnośnie pompy rysunki w instrukcji są z pionowym podłączeniem ale nic nie piszą że nie może być poziomo ja patrzyłem tylko na strzałkę na pompie z kierunkiem przepływu czy przeszkadza że ona jest w poziomie?

[Kondensat]

Ja wcale nie każe ci dawać naczynia wyrównawczego nad najwyższym grzejnikiem w domu.Tylko aby naczynie było w najwyższym punkcie w pomieszczeniu gdzie znajduje się kocioł,czyli nad pozostałymi elementami instalacji=rury,bojler.Wszystkie grzejniki muszą być po stronie wtórnej WP.Zawór RTL jest do długości pętli ok.50mb.czyli na te 25m2 musisz dać w zależności od rozstawu rur w OP więcej takich zaworów=musi być więcej pętli.To co piszą w opisie tego RTL-a że on do 15m2 to bzdura.No chyba że zrobisz pętle z rozstawem 25cm to może 1szt RTL-a styknie na 15m2

Pompa może być montowana zarówno w pionie jak i poziomie,ważne tylko aby oś wirnika była w poziomie

Jeżeli podłogówka będzie na RTL-ach to zmień lokalizację pompy po stronie wtórnej bo prawidłowo pompy powinny tłoczyć do WP a nie z niego ssać(patrz zał.)

Edytowane 23 Czerwca 2019 przez Kondensat

[ziom890]

Na pompie jest strzałka z kierunkiem więc podejrzewam że strzałka ma być w przeciwną stronę pieca jeżeli pompa jest na zasilaniu. Zbiornik jest raczej w najwyższym punkcie bojler jest wyższy ale wężownica jest poniżej naczynia. A czy mógłbym dać jeden grzejnik starego typu na grubych calowych rurach bezpośrednio od pieca odległość też niezbyt duża chodzi mi o to że gdyby brakło zasilania wszystko by padło to mógłbym w piecu podłożyć drzewem a grzejnik by działał grawitacyjnie i nie dopuściłby do zamarźnięcia wody w pomieszczeniu.. Dodatkowo ten grzejnik musi być zasilany przed naczyniem żeby na lato można go było odciąć a piec by pracował tylko na krótkim obiegu z bojlerem za wymiennikiem. A podłogówki jest dokładnie 50 metrów rury i niecałe 25m kwadratowych powierzchni

[ziom890]

A odnośnie niebezpieczeństwa to chodzi o zawodność zaworu różnicowego? Pytam bo w starym domu podpatrzyłem coś podobnego i jest kocioł zasypowy i to funkcjonuje 20 lat. Jedynie pompę i podłogówkę wstawili budowlańcy 5lat temu jak był remont



[Kondensat]

Nie chodzi o zawodność zaworu różnicowego ale Polska Norma mówi że na rurze do naczynia nie wolno montować żadnej armatury czyli zaworów,pomp itd.

Na forach widuje setki takich niebezpiecznych instalacji,juz dosłownie ręce opadają.Do naczynia od kotła bezpośrednio rura stalowa 1" lub CU 28 i taka sama średnica powinna być rury przelewowej.Czyli na rurze do naczynia trójnik w bok a potem róbta co chceta.W prawidłowo wykonanej instalacji kocioł z jakichś powodów może zagotować i wtedy wyrzuci wodę przez naczynie i nic się nie stanie podczas gdy taka kula się zapiecze w zaworze różnicowym to robi się układ zamknięty i nieszczęście gotowe.Pół biedy jak nikogo niet doma)=straty tylko w materiale.Ja nie wiem co tych "instalatorów"tudzież pomysłowych Dobromirów opętało, co drugi ledwie wyjdzie rurą z kotła to buch zawór różnicowy.Niekiedy takie instalacje działają latami(przykład j.w. 20lat) ale jeden zły raz...

Edytowane 23 Czerwca 2019 przez Kondensat

[romano78]

a odnośnie pompy rysunki w instrukcji są z pionowym podłączeniem ale nic nie piszą że nie może być poziomo ja patrzyłem tylko na strzałkę na pompie z kierunkiem przepływu czy przeszkadza że ona jest w poziomie?

Jak któryś kolega już pisał pompa jest źle zamontowana oś wirnika ma być w poziomie a korpus może być pionie jak i w poziomie.

[ziom890]

tak wiem że pompa była błędnie poprawiona już a instalacje zostawiam. Kulka w zaworze to plastik więc raczej nie zapiecze. Druga sprawa podajnik więc niema problemu jak w zasypowym że naładuje węgla i niema co zrobić jak coś nawali. Oprócz tego na piecu jest zawór bezpieczeństwa więc wyrzuci.

[Kondensat]

Życzę długich lat życia w szczęściu i zdrowiu)
