Fotowoltaika schemat instalacji i podłączeń

[CityMatic]

Witam serdecznie.

Założyłem wątek o temacie "Fotowoltaika schemat instalacji i podłączeń" tylko dlatego, gdyż wielu już w Nas zastanawia się nad samodzielnym montażem tej instalacji, Samym zakupem potrzebnych elementów po mniej lub bardziej atrakcyjnych cenach.

Wielu również z forumowiczów samodzielnie coś takiego zbudowała podłączyła i działa.

Chciałbym, aby te osoby podzieliły się wiadomościami co i jak podłączyć w jakim układzie i do jakich urządzeń, niekiedy sama instalacja paneli i układu elektronicznego powoduje, że bezpośrednio zasilamy grzałki w zasobniku i mamy CWU ...dużo mniej problematyczne niż instalacje solarne.

Mamy instalacje On i Off Grid, mamy instalacje w układach tylko na południe lub tylko na wschód i zachód.



Zdaje sobie sprawę, że wcześniej czy później wątek może się stać kolejnym przedstawianiem swoich racji, ale zawsze z takiego wątku można wyłuskać "ziarna od plew" Bardzo proszę o przedstawianie jeśli oczywiście chcecie się podzielić, swoimi doświadczeniami i schematami podłączeń, czy to działa, czy się opłaca, jak to podłączyć aby działało dobrze i na co trzeba uważać. Niekiedy nawet ustawienie w oprogramowaniu inwertera dużo zmienia, a takie informacje są bardzo cenne.



Pozdrawiam.

Sam jestem zainteresowany jak działają takie panele i w jakiej są konfiguracji ustawione właśnie na wschód i zachód.

[Jastrząb]

Pare rzeczy z którtymi ja się zetknąłem.

Podział na stringi. Niekoniecznie po równo to optymalnie. Fronius ma stronkę, gdzie podajesz (ich) inwerter i jakie są panele i dostajesz odpowiedź jak najlepiej połączyć w stringi ze względu na sprawność. Jak u innych producentó tego nie wiem.



Ja stosowałem kable 4mm2. Pomiedzy panelami i tak są fabrycznie 4mm2. Dawać kilka, kilkanascie metró 6mm2 nie rozbi żadnej róznicy po za ceną.



Dobre programy do projektowania to wszystko wyliczą i pokażą. PRogramy są drogie, ale ten któego używałem, miał wesje 30dniową, bez żadnych ograniczeń. Doswojej pojedyńczej instalacji polecam użycie.



Mi wchemat, podłączenie, skrzynkę z zabezpieczeniami i papiery do PGE robił uprawniony człowiek ,wiec się nie wypowiem co i jak. Dzięki temu poszło szybko i sprawnie.



Inwertery mają normy. W różnych krajach są różne Ustawienie złej może powodować częstsze wywalanie błędów, np związanych ze złym napięciem AC w sieci.



Działa. Czy się opłaca? Raczej tak.anele 60 stopni od południa.



Montaż mechaniczny to inna para kaloszy, ale jak chcesz mogę podpowiedzieć. U mnie dachówka klasyczna 42 stopnie. Dałem rade 2 ręcami, ale trzeba się odpowiednio zorganizować.

[sruba014]

Super inicjatywa! Fajnie byłoby umieszczać tutaj fotorelację, video z montażu takiej instalacji. Wyjaśnianie różnych pojęć jak ww. String (co by trafiający tutaj miał ułatwione zadanie i nie musiał szukać po sieci nazewnictwa) itp.



W moim przypadku samodzielnie będę montował tą instalację i jeszcze wielu rzeczy nie wiem (nawet tych najbardziej prostych jak ustalenie ilości stringów, podpięcie do inwertera, pospinanie paneli szeregowo czy wykonanie instalacji odgromowej) ale wierzę, że od Was się dowiem większości z nich.



Czekam na pierwsze wpisy bo instalacja coraz bliżej

[CityMatic]

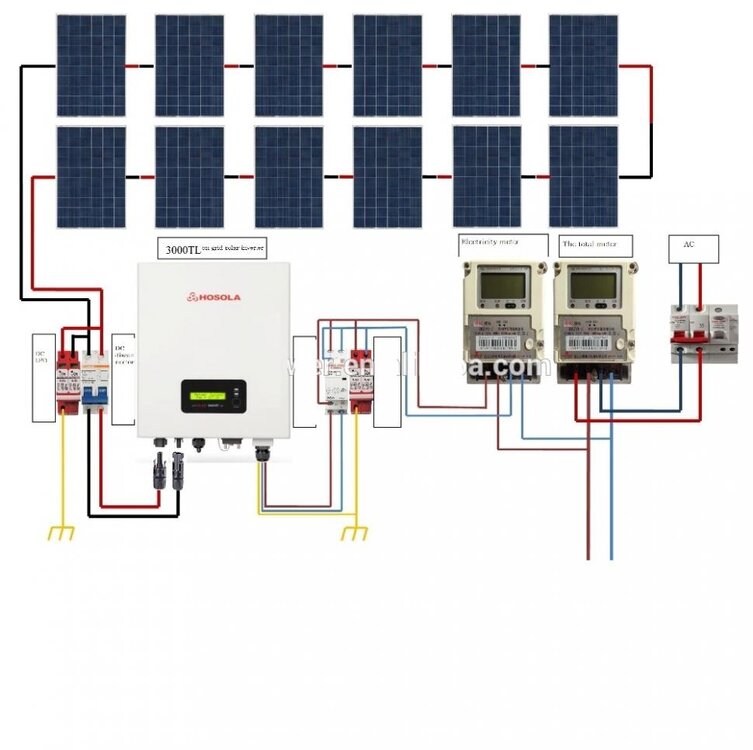

takie coś znalazłem

Off gird.

[Vld]

Przed SPD zawsze powinien być bezpiecznik i najlepiej topikowy.

[CityMatic]

Gdzie na tych obrazkach jest ten Off grid?



A co mam jeszcze dorysować akumulatory?

https://www.alibaba.com/product-detail/solar-generator-system-1kw-3kw-5kw_60510912638.html?spm=a2700.7735675.2017115.1.ayY1dn

jest opis więc zamieściłem, jeśli wiesz , że jest źle - popraw. "On" na pewno nie jest bo są dwa liczniki.

[CityMatic]

Teks zapożyczony:

Aby wytworzyć 2 kW mocy potrzebujemy 8 paneli fotowoltaicznych o mocy min. 250Wp, panele należy podłączyć w sposób szeregowo równoległy.

Wynika to z parametru napięcia wejściowego DC urządzenia. W tym wypadku jest to zakres napięć pomiędzy 45 a 90 V. Pojedynczy panel wytwarza ok. 30-33 V. Wynika z tego, że możemy podłączyć do urządzenia dwa panele fotowoltaiczne połączone ze sobą szeregowo. Dlatego w celu podłączenia całości do inwertera musimy zastosować połączenie równoległe, które nie spowoduje wzrostu napięcia

[marcin225]

Przed SPD zawsze powinien być bezpiecznik i najlepiej topikowy.



Nie zawsze.

[Slak]

...

Ciekawe od kiedy Off-grid jest podłączony do sieci AC?

U mnie jest od samego początku...

[vvvv]

Gdzie na tych obrazkach jest ten Off grid?



Nigdzie.

Najlepiej głupio i bezmyślnie przekopiować.



A co mam jeszcze dorysować akumulatory?

https://www.alibaba.com/product-detail/solar-generator-system-1kw-3kw-5kw_60510912638.html?spm=a2700.7735675.2017115.1.ayY1dn

jest opis więc zamieściłem, jeśli wiesz , że jest źle - popraw. "On" na pewno nie jest bo są dwa liczniki.

[ATTACH=CONFIG]433196[/ATTACH]



A rozumiem, znaczy, że jak są dwa liczniki to nie może być "on".



Tylko taka uwaga. W takich instalacjach PV występuje prąd i napięcie, które są zagrożeniem dla życia.

[Vld]

Nie zawsze.

Rozwiń myśl, kiedy nie musi?

[marcin225]

Rozwiń myśl, kiedy nie musi?



Spójrz w zalecenia producentów ograniczników. Jest tam napisane przy jakich prądach są wymagane dobezpieczenia.

[Vld]

Spójrz w zalecenia producentów ograniczników. Jest tam napisane przy jakich prądach są wymagane dobezpieczenia.



Czyli kwestia prądu. Więc skoro mówimy o SPD DC które zapezpiecza przed przepięciami od wyładowania w instalację odgromową, lub nawet ramy paneli, to zakładam, że prądy tam mogą wystąpić "wystarczające" do dobezpieczenia, bez zbędnego poszukiwania w zaleceniach.

[marcin225]

Czyli kwestia prądu. Więc skoro mówimy o SPD DC które zapezpiecza przed przepięciami od wyładowania w instalację odgromową, lub nawet ramy paneli, to zakładam, że prądy tam mogą wystąpić "wystarczające" do dobezpieczenia, bez zbędnego poszukiwania w zaleceniach.



Skoro tak uważasz to dobezpieczaj

[Vld]

Skoro tak uważasz to dobezpieczaj

Tak nieśmiało zapytam, masz instalacje odgromowa do zabezpieczenia paneli i reszty domu? Czy uważasz to za zbędny wydatek?

[marcin225]

Tak nieśmiało zapytam, masz instalacje odgromowa do zabezpieczenia paneli i reszty domu? Czy uważasz to za zbędny wydatek?



Mam Mam też kompleksową ochronę przeciwprzepięciową w związku z tym.

[vr5]

Wydaje mi się że w #4 schematy nie są kompletne.



Brakuje baterii, brakuje wyjścia na sieć AC.

Przy off grid powinny być baterie, bo bez baterii nie może to pracować stabilnie.



Hosola ma w ofercie falowniki hybrydowe, ale by pracowały wyspowo muszą być baterie.



Jeśli jest to fragment instalacji mogącej pracować wyspowo, to co ze schematu z prawej stron jest prawdopodobnie układem odłączającym instalację od sieci NN w przypadku zaniku napięcia z sieci AC dostawcy.

[CityMatic]

Pytanie

Czy takie coś będzie działało prawidłowo?

Panele z orientacją na wschód czyli max w czasie wschodu i do południa............panele z orientacją na zachód czyli max na zachodzie od południa stopniowo do zachodu Słońca.

Połączone po 4 Panele szeregowo, a następnie ze sobą równolegle i do przetwornicy.

[vr5]

Te schematy są kompletne ponieważ pokazują instalację ON-GRID.

To po prawej stronie obok licznika energi to jest zabezpieczenie przedlicznikowe.

Gdyby to miało pracować wyspowo to odlączenie instalacji byłoby za licznikiem energii. (patrząc od strony ZE)

Ten drugi licznik po lewej jest licznikiem energii wyprodukowanej przez instalację PV.



W poście #5 napisałeś:



"Gdzie na tych obrazkach jest ten Off grid?"



Więc pewnie uważasz, że są kompletne. A ja uważam, że nie.

[CityMatic]

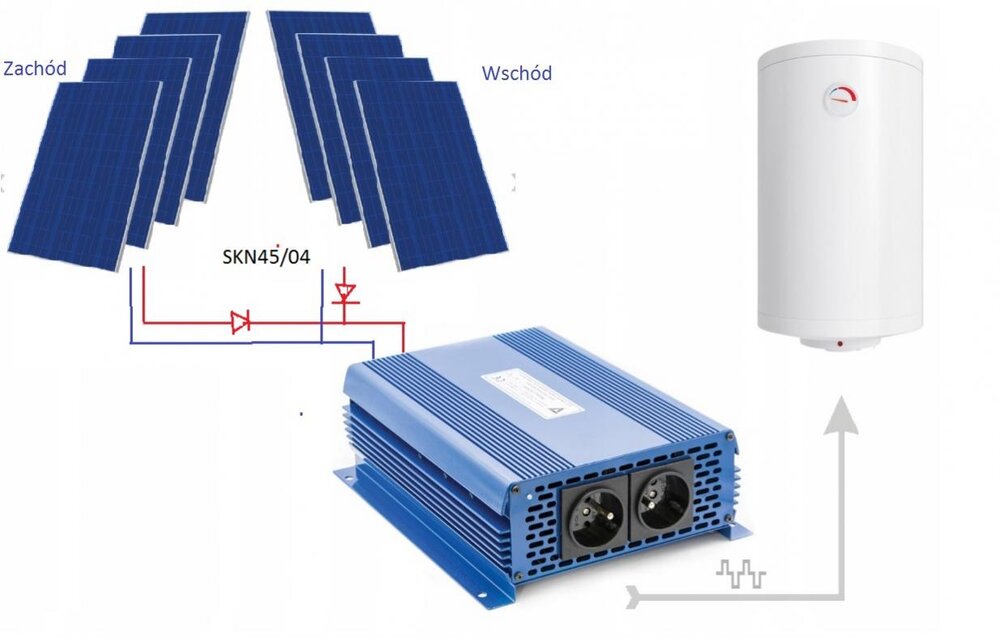

Mi się wydaje że po każdej czwórce paneli wypadałoby dać diodę i dopiero łączyć te czwórki równolegle.



Coś takiego?
