Pompa monoblok New Energy BKDX30-95I/1/S

[Karol82w]

Witam zakupilem pompe BKDX30-95I/1/S Sam ja bede montowal, razem z pompa kupilem 2 zbiorniki jeden cwu250l Stal nierdzewna 3m2 wezownicy I buforowy takze Stal nierdzewna 200l wszytsko bezposrednio z Chin I pompe I zbiornik bezposrednio u producenta jesli ktos chce wiedziec ile wszystko razem zpompa, 2 zbiorniki nierdzewne jeden z wezownica, wysylka I podatki, to na maj 2021 $4046, teraz pojawi sie nowszy model nowy sterownik I na R32 ale cena podobna.



Ale wracajac do tematu



Dom w calosci podlogowka 110m2. Dom znajduje sie w strefie 4. Izolacja 20cm steropian sciany, plyta podlogowa 15cm xps, sufit wiazary 30 cm welny lambda 33. projektowe obciążenie cieplne budynku ΦHL = 6,97 k (dlatego ze duzeee przeszklenia po 5m) Bufor 200l bo pompa ze wzgledu na strefe 4 troche przewymiarowana plus dlatego ze podlogowka sterowania strefowo. I Tu mam pare pytan I bede wdzieczny za kompleksowa pomoc jakies fotki ewentualnie



Pompa bedzie znajdowal sie w odleglosci okolo 17 metrow od maszynowni polaczona bedzie rura puszczona pod ziemia Uponor rura preizolowana podwójna 2X32X2.9/140 (strata ciepla przy tej odleglosci max 0.2c)

Pozostale orurowanie w maszynowni rury pp 40.



Za buforem znajdowal sie bedzie

GRUPA POMPOWA PIRMOTHERM K 180-2 DN25 77840 wyposazona w pompe Pompa Wilo Para 25/6 sterowaie ta pompa bedzie juz przez oddzielnie sterowniki nie bede jej laczyl z pompa moim zdaniem mija sie to z celem.



Czemu grupa z zaworem mieszajacym, to na przyszlosc bo planuje takze chlodzenie podlogowe, narazie zawór bedzie zamknietym, tak wiem ze chlodzenie podlogowe jest bardzo malo wydaje, jednak jesli jest taka mozliwosc czemu nie.



I tu pierwsze pytanie do rozdzielenia co I cwu chce uzyc 3-drogowy zawór strefowy AZV 643, DN20, G1", Kvs 8 m3/h czytalem na forum ze sie da To zrobic Jesli tak prosil bym o jakis schemat podlaczenia zaworu do plyty w pompie moze jakies foto jesli to nie problem gdzie jaki kabel wpic

Zawór juz posiadam takze szkoda by bylo go nie uzyc wiem ze producent pompy raczej sugeruje elektrozawory jednak jesli sie da zawór 3dogowy to zawsze bym zaoszczedzil te 400zl na zakup 2 elektrozaworo



Czy trzeba robic jakies zworki na plycie? .





Nastepne pytanie

Jakie czujnik temperatury I gdzie zastosowac planuje czujnik do cwu CZUJNIK UNIWERSALNY SONDA TEMPERATURY NTC 5k ESCO czy sie nada?



Czy do bufora takze zainstalowac taki czujnik jesli tak to gdzie ktory czujnik wpiac na plycie glownej. Bo jesli dobrze rozumiem pompa bedzie dzialac dopuki bufor nie osiagnie zadnej temperatury? czy moze 3ba podlaczyc jakis czujnik temperatury wewnatrz budynku po osiagnieciu ktorej pompa sie wylacza??



Dodatkowo jesli chodzi o temperature wyjscia I powrot to czy czujnik narurowy CZUJNIK PRZYLGOWY SONDA TEMPERATURY NTC5k ESCO sie bedzie nadawal? I gdzie je nalepiej zamonotowac przy samem pompie (czyli na zewnatrz ) I dobrze zaizolowac (bo jak wspomnialem pompa bedzie okolo 17 metrow od maszynowni) I ponownie gdzie ktory czujnik wpiac w plyte



Rozumiem ze czujnik temperatury zewnetrznej znajduje sie juz w pompie ciepla I nie jest potrzebny zaden dodatkowy (pompa nie bedzie stac na sloncu)



Co do zasilania pompy planuje:



Elementy podstawowe:



1 x rozłącznik izolacyjny 2P 40A Hager SBN240 (wyłącznik główny)

1 x przekaźnik napięciowy 1-fazowy 230V Zamel PNM-10 (zabezpieczenie przed zbyt niskim/wysokim napięciem w sieci)

1 x stycznik modułowy 40A 2Z 0R Hager ESC240



Wyłączniki nadprądowe:



2 x wyłącznik nadprądowy 1P B16A Hager MBN116 (zabezpieczenia dla grzałki ktora dodatkowo bede montowal w zbiorniku cwu , pompki tej znajdujacej sie za buforem , )

1 x wyłącznik nadprądowy 1P C32A Hager MCN132 (zabezpieczenie pompy ciepła





Co do Medium calosc zalana glikolem propylenowy o stezeniu 20% tak do - 10 zeby zabezpieczyc wymiennik.



Co o tym wszystkim sadzicie moze jakies ewentualnie sugestie. I Prosil bym o ten schemat podlaczenia wszystkich czujnikow Oraz zaworu.

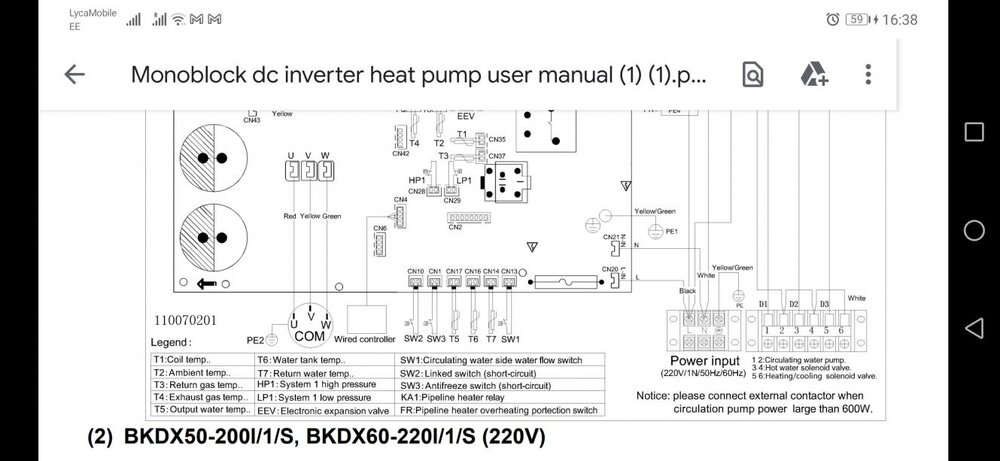

Schemat plyty glownej





Z gory dziekuje za Wszelkie schematy porady, zdjecia itp



Wiem ze pytan sporo I dla wiekszosci beda banalne ale niestety do wiekszosci sie nie zaliczam to moja 1rwsza pompa I nie chcial bym tego Sp...

Edytowane 8 Listopada 2021 przez Karol82w

[frobek]

Coś tam wiem o tych pompach.

Więc tak. Żadnych dodatkowych czujników temperatury itp. do płyty nie podepniesz. Pracą pompy steruje jej automatyka, która z grubsza pilnuje temperatury powrotu dla CO. Pompę można włączać/wyłączać w trybie CO z wykorzystaniem wejścia "Linked Switch", które najpierw trzeba aktywować w menu. "Linked Switch" nie działa w trybie grzania CWU. Żeby sterować poprzez LS potrzebny jest jakiś dodatkowy sterownik , który zewrze/rozewrze styki dla określonych parametrów np. temperatura wewnętrzna i wyłączy/włączy pompę. Generalnie sterownik tej pompy jest bardzo ubogi. Zawór trójdrogowy możesz oczywiście połączyć, ale zawsze obwód CO będzie otwarty, zawór przełączy się na grzanie CWU kiedy PC tego zażąda. Podłączenie zaworu:

N,L zaworu odpowiednio do N,L w PC, zacisk 3 zaworu do zacisku 3 w PC (zaciski w prawym dolnym rogu schematu).

Czujnik temperatury CWU powinien być razem z PC zwinięty w kłębek z resztą przewodów, gdzieś w środku PC . Ten czujnik montujesz na zbiornik CWU i tyle.

Rura połączeniowa 32 na takim odcinku może mieć za mały przekrój, dla Twojego bezpieczeństwa i komfortu dałbym rurę 40mm zamiast 32. Nie powiem na 100% że będą problemy przy rurze 32, natomiast na 100% problemów z przepływem nie będzie jak dasz rurę 40mm.

Edytowane 9 Listopada 2021 przez frobek

[Karol82w]

Dziekuje bardzo sporo przydatnych informacji, wedle producenta przekroj ruru to dn25, rure juz kupilem I zakopalem takze wymiana nie wychodzi w gre srednica wewnetrzna rury to dn26, 2 mam nadzieje ze problemu nie bedzie. Biorac dod uwage ze tak naprawde pompa ma tylko dostarczyc medium do bufora I cwu. Takze wiele pracy raczej nie bedzie miala, podlogowke obgoni inna pompa. A jeszcze pytanie na jakiej wysokosci najlepiej w zbiornika cwu umiescic czujnik temperatury.

[frobek]

Ja mam czujnik CWU ok. 30 cm od góry zbiornika i histerezę 5 stopni. Ale szkoły są różne
