Rekuperator "tymi ręcami" robiony

[romano78]

1576 z przesyłką za dwie szt. Cena 149,5E netto za 1 szt

Mam specyfikację na swoim mailu. Na stronie papsta nie mogłem znaleźć.



Panowie. Czy wentylatory powinny być przed wymiennikiem i pchać na niego czy ssać? Jest 2 szkoły. Adam_mk przed wymiennikiem a inni za.

Podpowiedzcie:). Odnośnie bypasa to wystarczy tylko jeden na nawiewie, czy puścić 2 nawiew i wywiew? W takim przypadki nie trzeba regulować wentylatorów.

Pozdrawiam

Oglądałem ostatnio instalacje na bartoszu wentylatory dają ebm zamontowane byly za wymiennikiem czyli ciągną nie pchaja jedno co mnie zastanowiło to skropliny płyną w przeciwnym kierunku do powietrza wywiewanego a baypass byl tylko na nawiewie i tylko jedna przepustnica na tym bajpasie ,wymiennik Bartosza ma spore opory bo prawie 40m2 powierzchni tak więc pewnie prawie całe powietrze nawiewne popłynie przez baypass a tym że po otwarciu baypass powietrza nie będą zrównoważone to chyba żaden problem będzie jedynie lekkie nadciśnienie.

[Graje]

Witam.



Temat własnego reku zgłębiam już od prawie roku. Dopiero teraz zaczyna się realizować. Niestety wcześniej z braku czas, projekt rozwijał się w ślimaczym tempie.

Chciałem, coś pomóc innym i zacząłem opisywać prace. Nie jestem lotny w pisaniu tekstów, więc pewnie sporo w tym błędów, wiele rzeczy zapominałem opisać. Może jednak pomoże to komuś.



http://www.domowyprototyp.pl/



Pozdrawiam

Grzegorz

[tramak]

Graje - dobra robota. Dzięki, że Ci się chciało, chodziło mi po głowie pewne podsumowanie wiadomości z forum lecz myślałem o spisie w formie listy, w punktach, a tu taki fajny opis z komentarzem. Sporo osób będzie zadowolonych.

[Stnley]

Graje szacun za stronkę z opisem. Będę śledził z zaciekawieniem. Btw jak tam temat grupowego zakupu wentyli, jakoś cicho się zrobiło?

[marcelix]

Ja ciągle chętny na zakup jestem, ale niestety firmą nie dysponuję.

[tramak]

Ja też pozostaję chętny, myślę, że to czas urlopowy wpływa na ten chwilowy zastój. Akurat jest mi to na ręke bo głowa zajęta robotą a portfel dość lekki. Mam nadzieję, że osoby, które deklarowały chęć zakupu zachowają się 'na poziomie'. Faktem jest, że potrzebujemy jakiegoś 'przedsiębiorcę'.

[piotras82]

Ja również pozostaję chętny i właśnie jestem na urlopie więc dostęp do komputera raczej ograniczony a i głowa zajęta innymi sprawami - spędzam czas w typowy dla Nas sposób



(znalezione gdzieś w necie)

[karolek75]

czekam. caly czas chetny

[Graje]

Witam.

Dziękuję za słowa uznania. Staram się systematycznie coś umieszczać.

[tarasow]

Witam,

Jestem w trakcie zbierania komponentów na rekuperator. Posiadam już wymiennik PET.

Obudowę planuję zrobić z XPS 5 i 3 cm.



Nabyłem też b. tanio wentylatory R3G133-AE07-02

230V 43W



Czy ktoś miał do czynienia z naprawą wentylatorów EBM lub ma namiar na kogoś kto może pomóc?

Wentylator EC, po podłączeniu do sieci rozpędza się do max obrotów, brak możliwości sterowania.



wentylator 1: podaje na czerwony przewód ok 5v

wentylator 2: brak napięcia na czerwonym przewodzie



Temat na elektrodzie: http://www.elektroda.pl/rtvforum/viewtopic.php?p=14863056#14863056

[Graje]

Cześć.

tarasow sprawdź przejście na transformatorze, na stronie wtórnej. prawdopodobnie zwarte było wyjście +10V do masy. W manualu widnieje ostrzeżenie, że nie ma zabezpieczenia zwarciowego.

p.s. na elektrodzie temat jest zamknięty

[tarasow]

Cześć.

tarasow sprawdź przejście na transformatorze, na stronie wtórnej. prawdopodobnie zwarte było wyjście +10V do masy. W manualu widnieje ostrzeżenie, że nie ma zabezpieczenia zwarciowego.

p.s. na elektrodzie temat jest zamknięty



Dzięki za pomoc.

Faktycznie temat się zamknął automatycznie.

Transformator mógł paść? Może to byc wina tranzystorów?



Dodaję zdjęcia elektroniki:

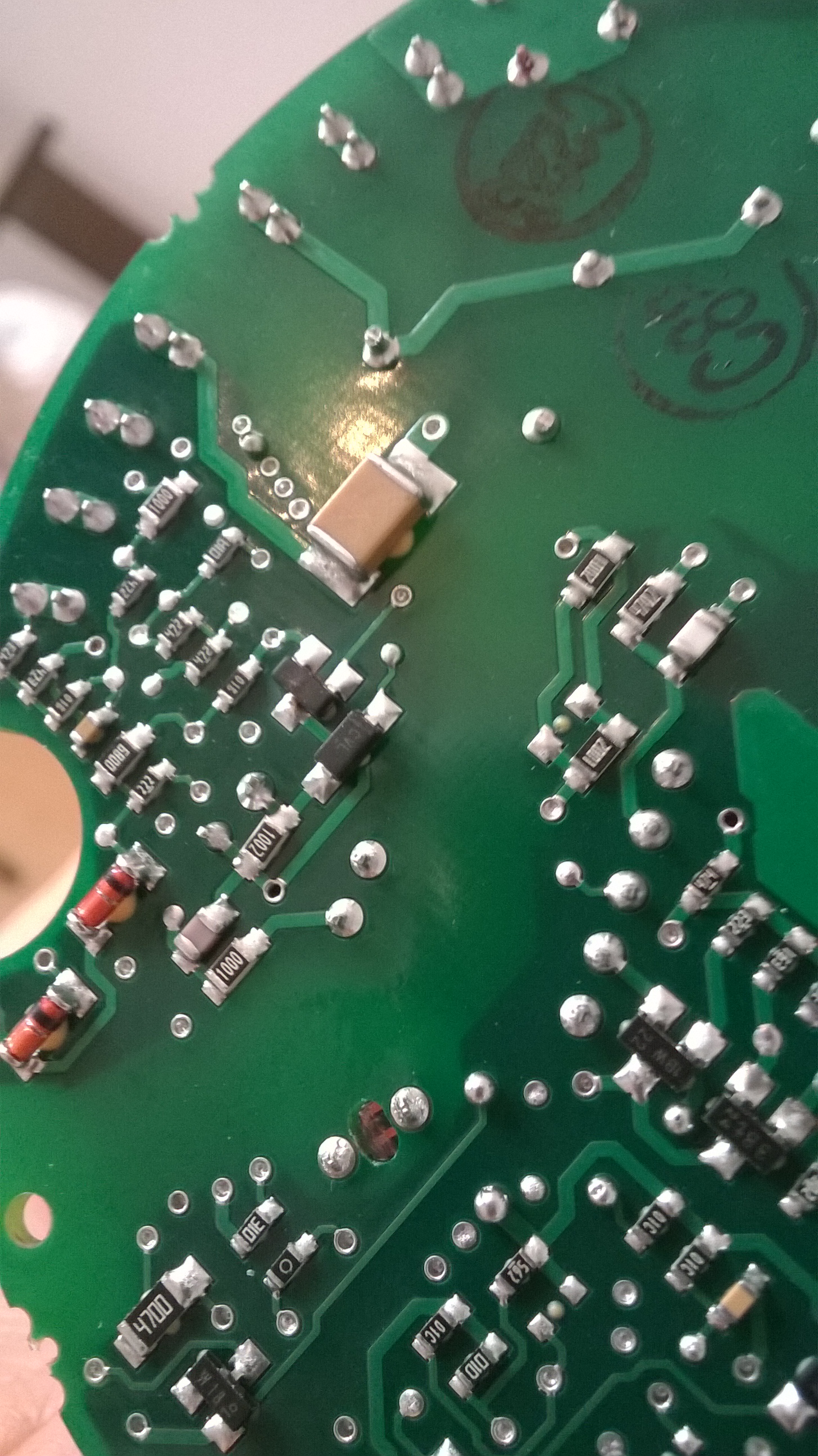

Na piątym zdjęciu widać tranzystor(chyba), który wygląda na uszkodzony- brak napisu i lekkie wybrzuszenie.

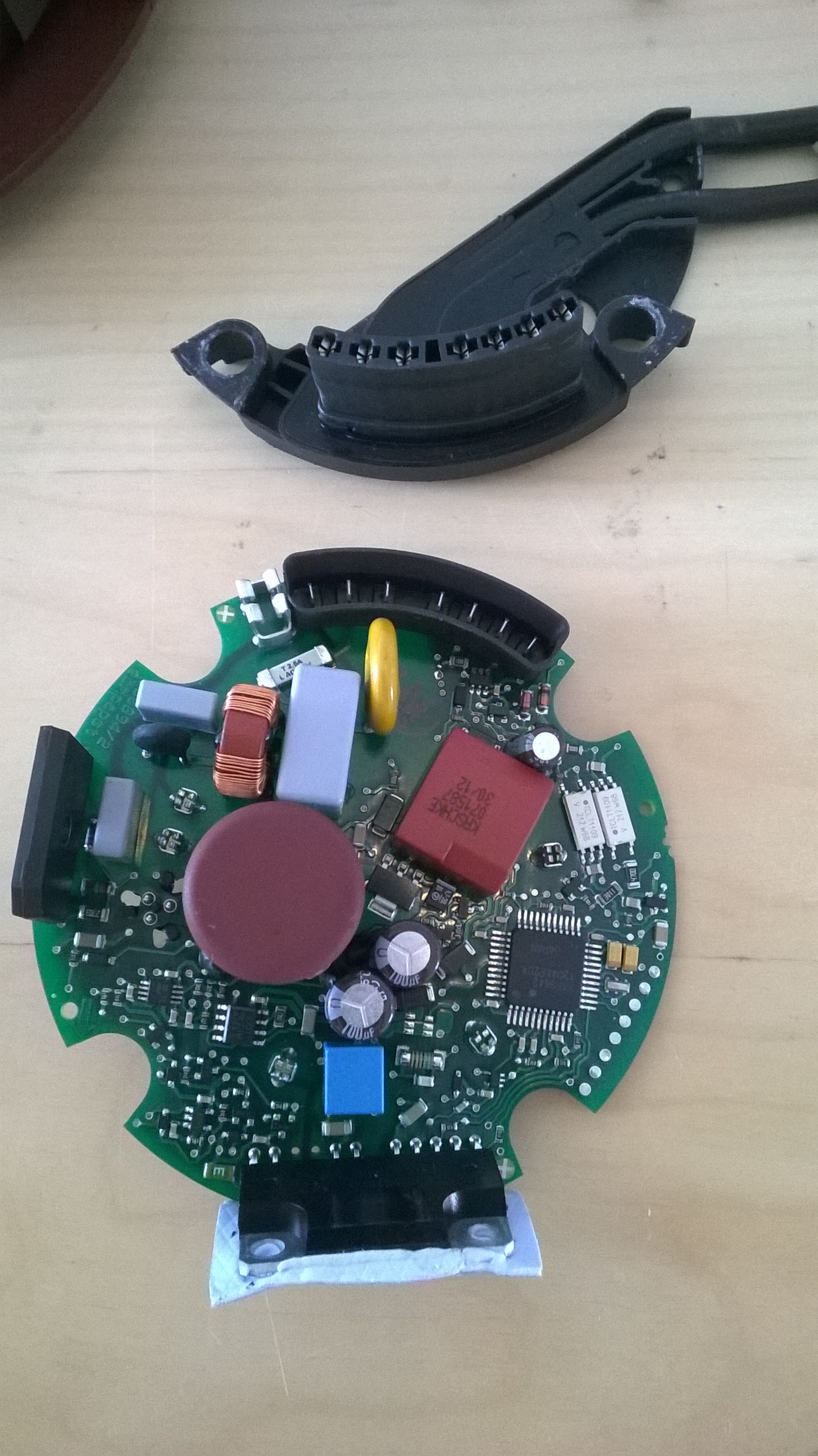

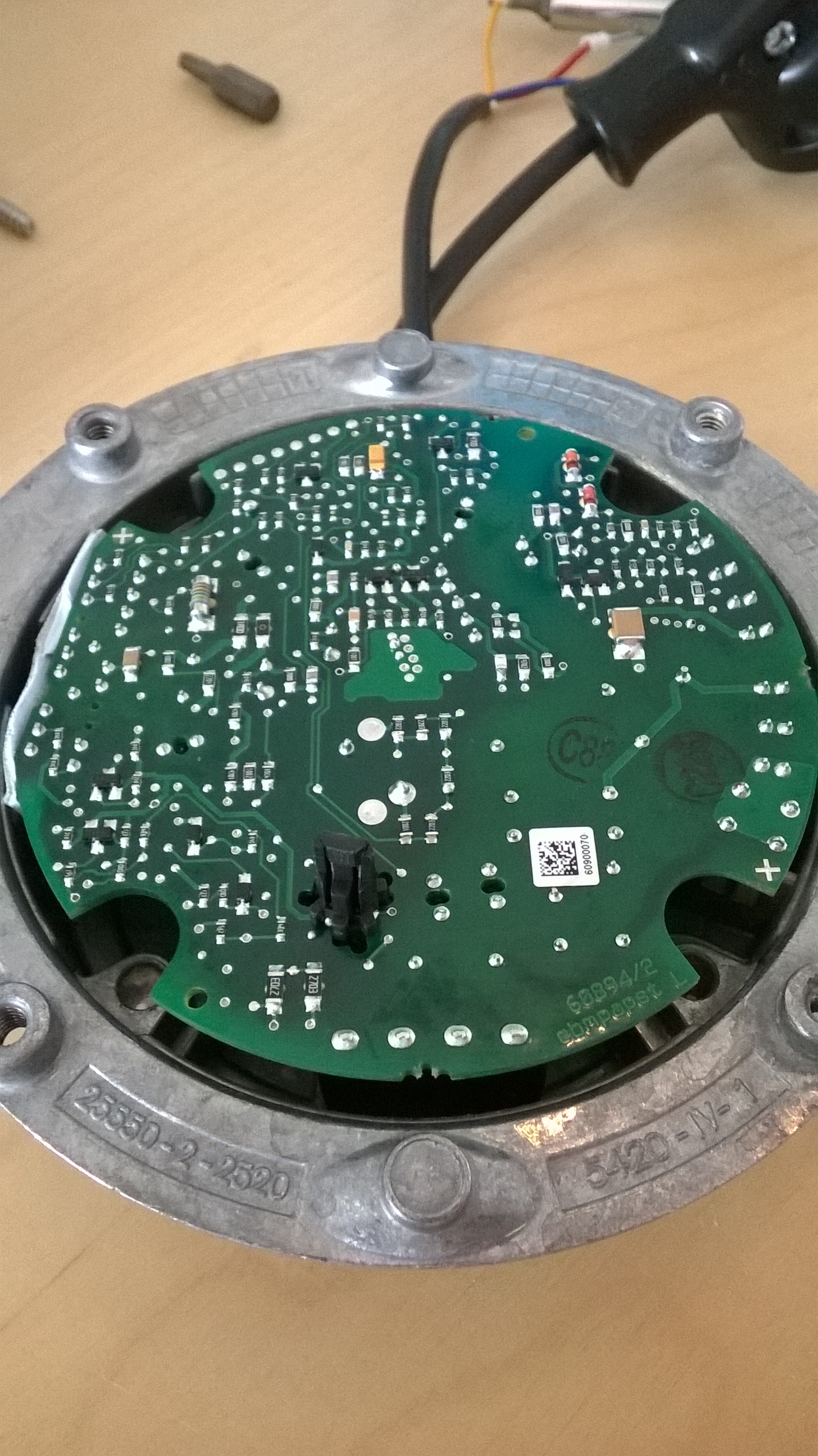

WENT 1

http://obrazki.elektroda.pl/1188571400_1437465192_thumb.jpg http://obrazki.elektroda.pl/6594522700_1437465194_thumb.jpg http://obrazki.elektroda.pl/1706240900_1437465197_thumb.jpg

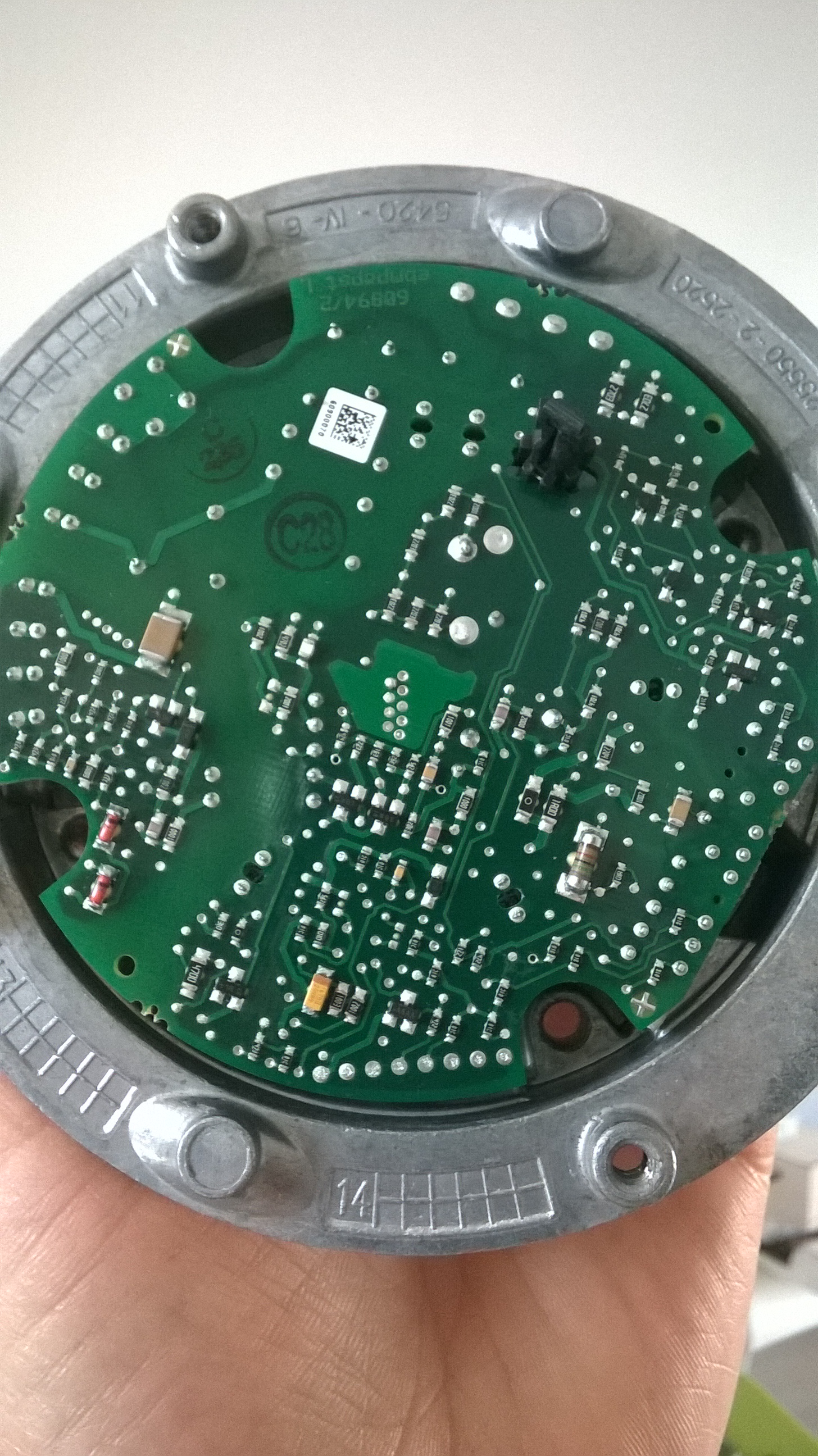

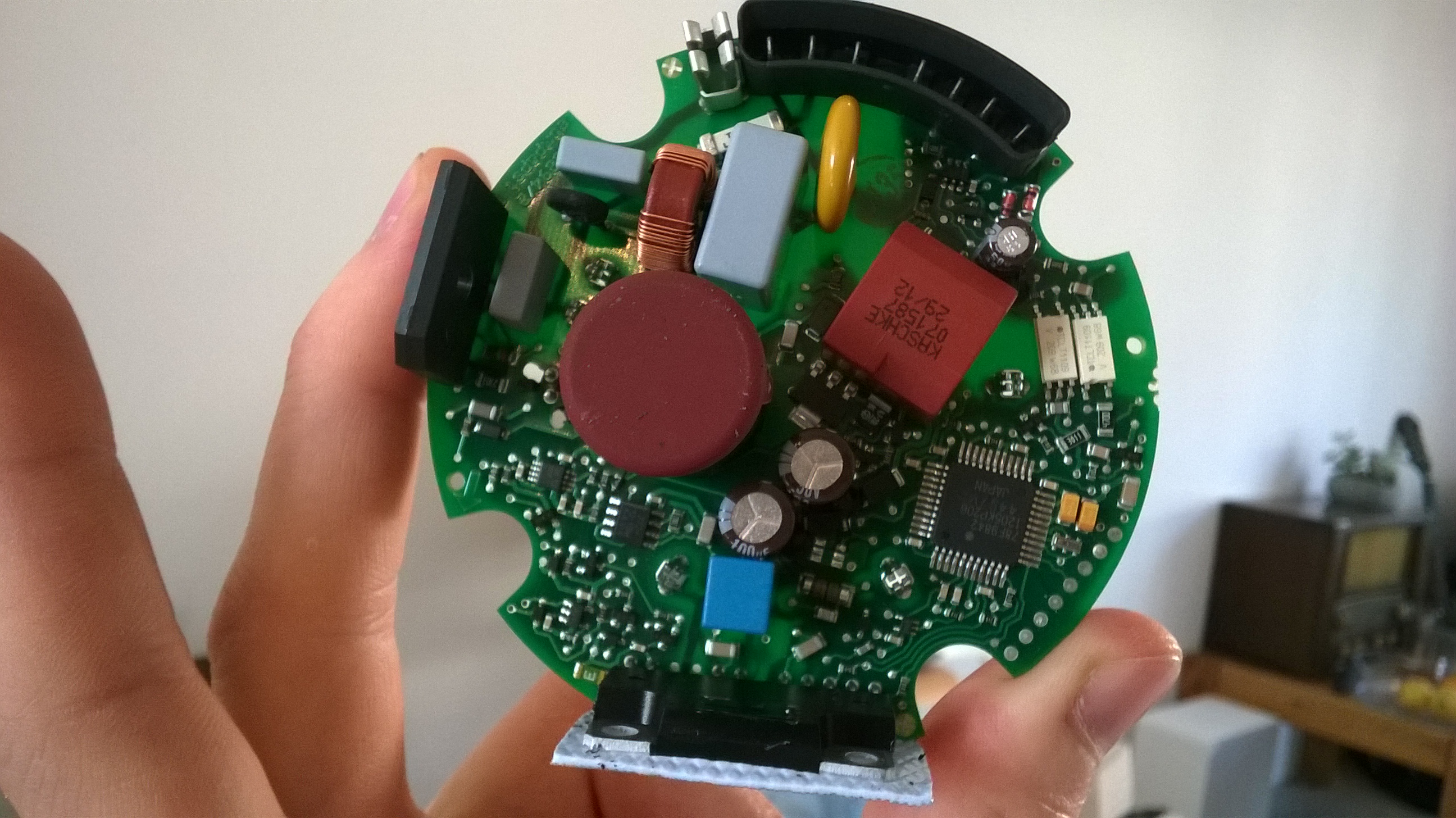

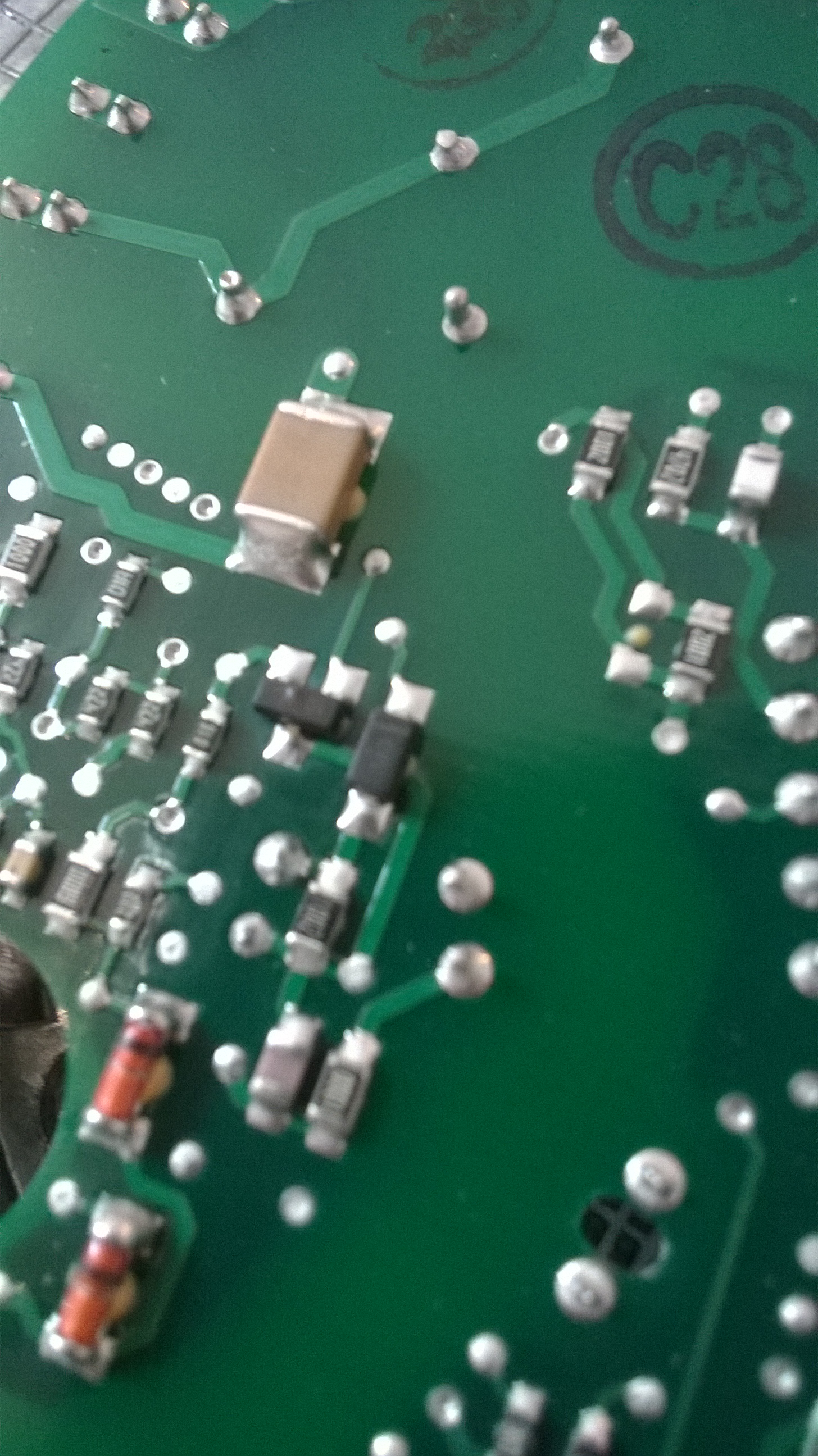

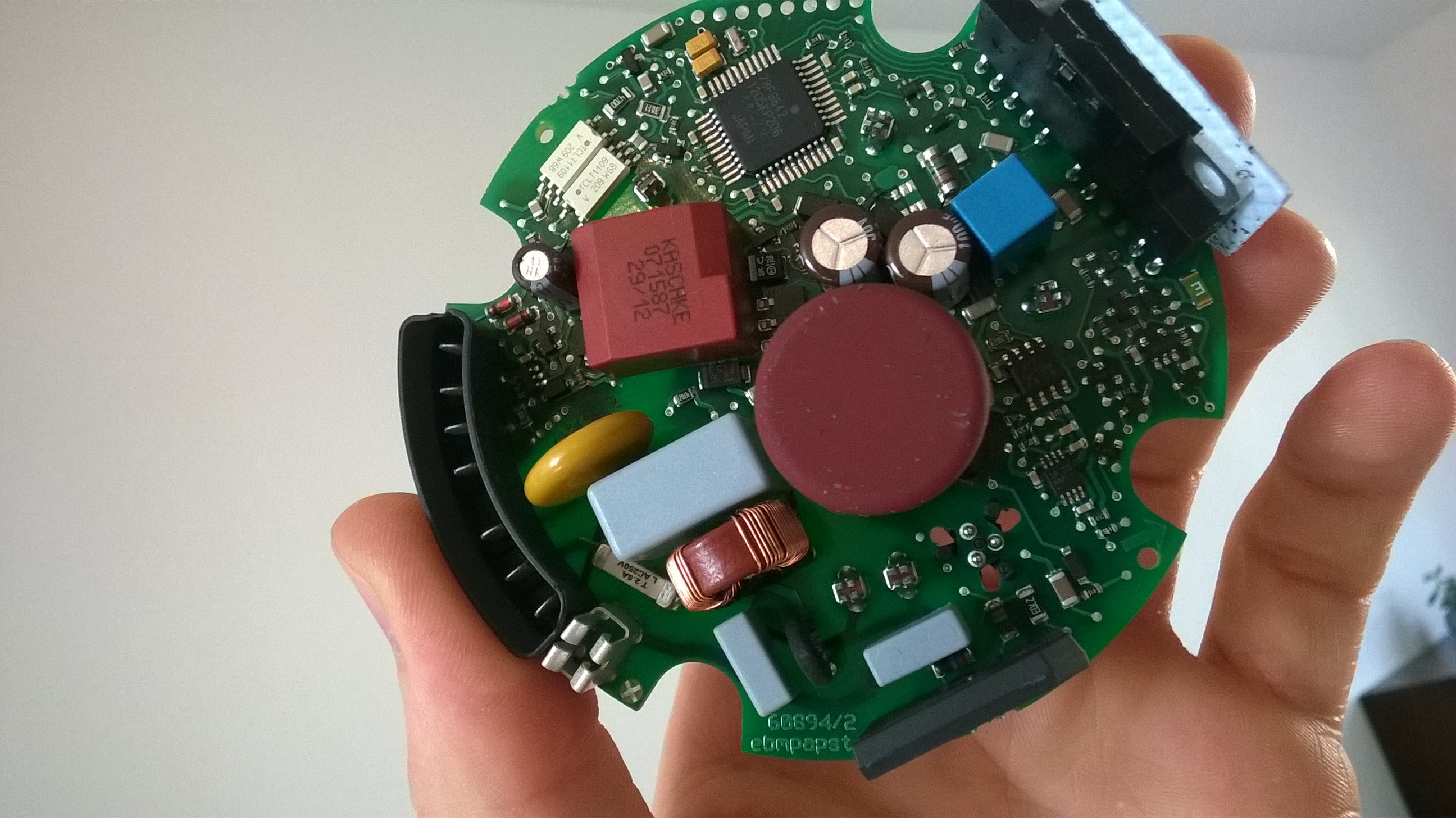

WENT 2

http://obrazki.elektroda.pl/9759593300_1437465199_thumb.jpg http://obrazki.elektroda.pl/7256533700_1437465201_thumb.jpg http://obrazki.elektroda.pl/8047489200_1437465203_thumb.jpg http://obrazki.elektroda.pl/5533390100_1437465205_thumb.jpg

[Graje]

jak możesz to zmierz napięcia na tym podejrzanym elemencie i porównaj z drugim wentylatorem.

[tarasow]

jak możesz to zmierz napięcia na tym podejrzanym elemencie i porównaj z drugim wentylatorem.

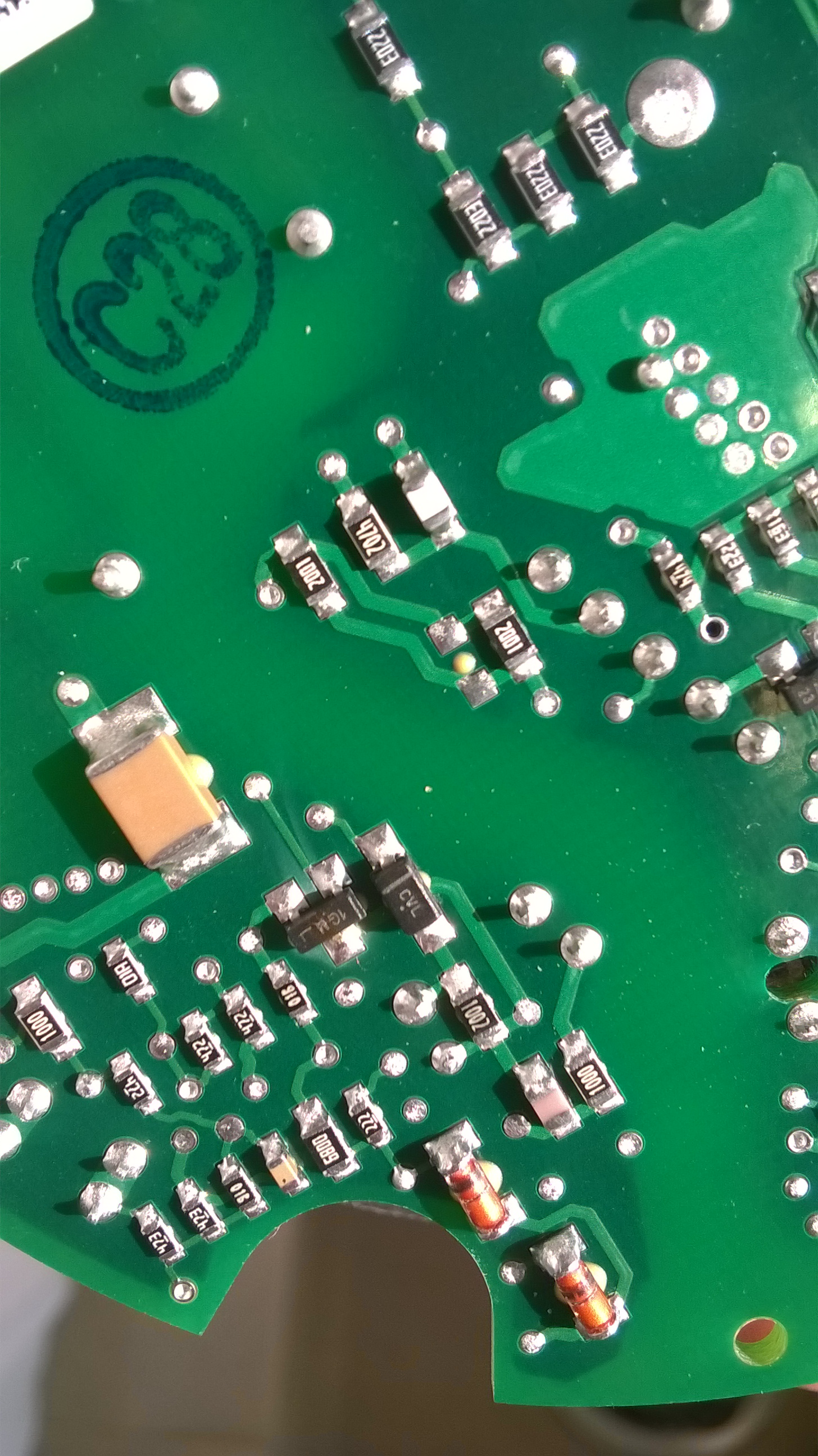

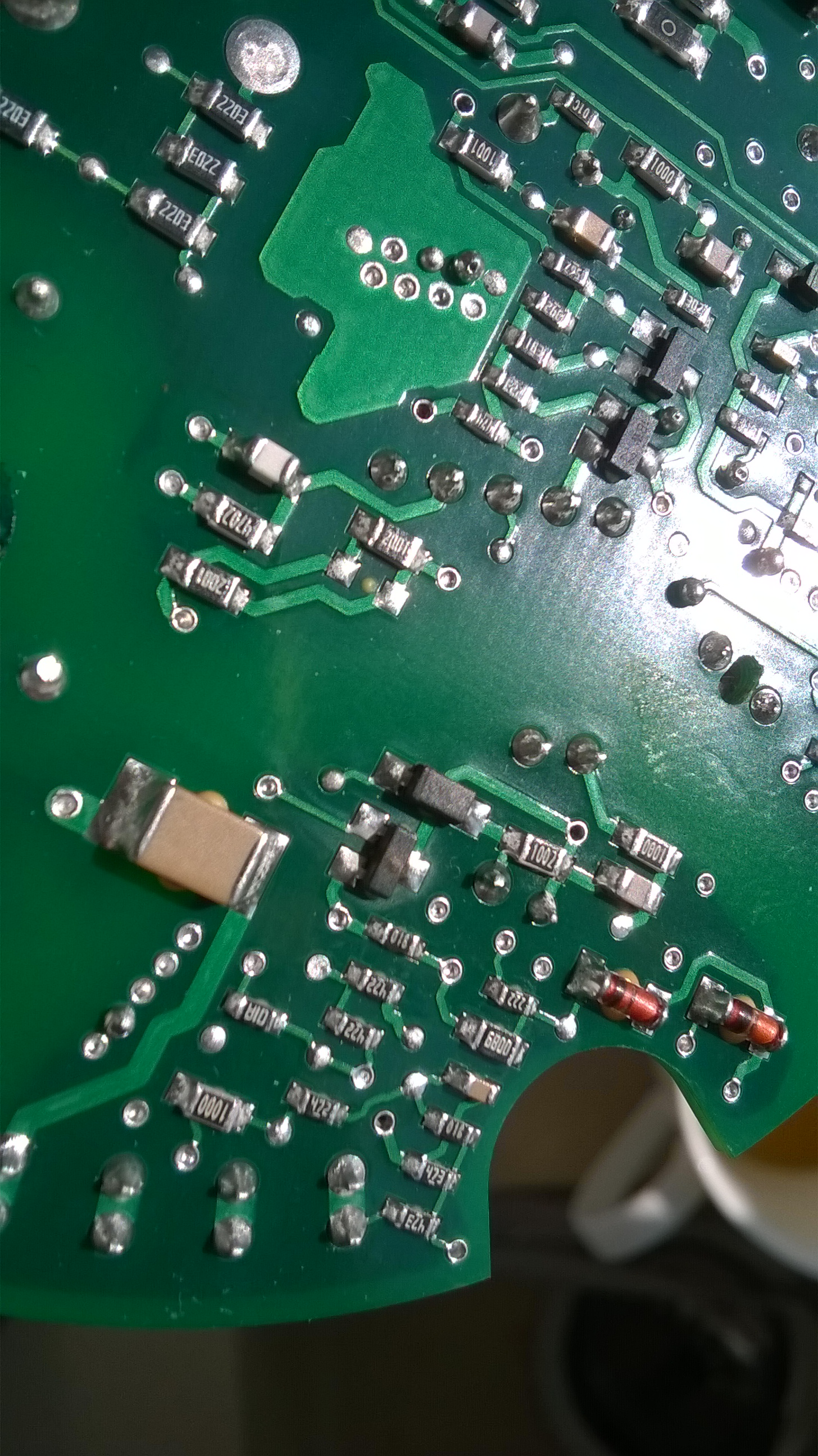

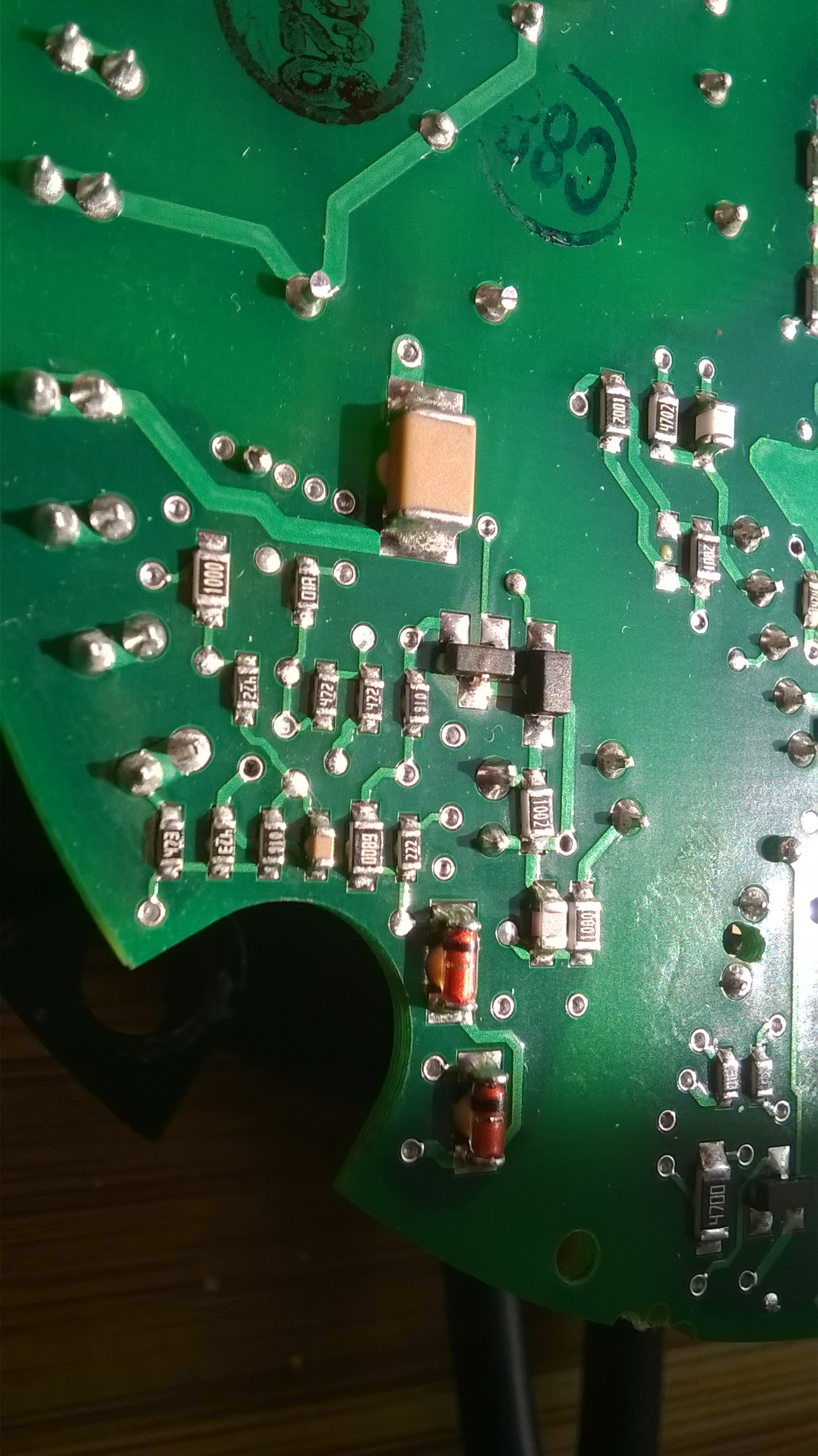

Na jednym elemencie z trzema nogami widać kod, może tego na zdjęciach nie widać, ale oba elementy są jakby spuchnięte i lekko brązowe na środku.

http://obrazki.elektroda.pl/6816017700_1437549311_thumb.jpg http://obrazki.elektroda.pl/3306949000_1437549313_thumb.jpg http://obrazki.elektroda.pl/9387397300_1437549314_thumb.jpg

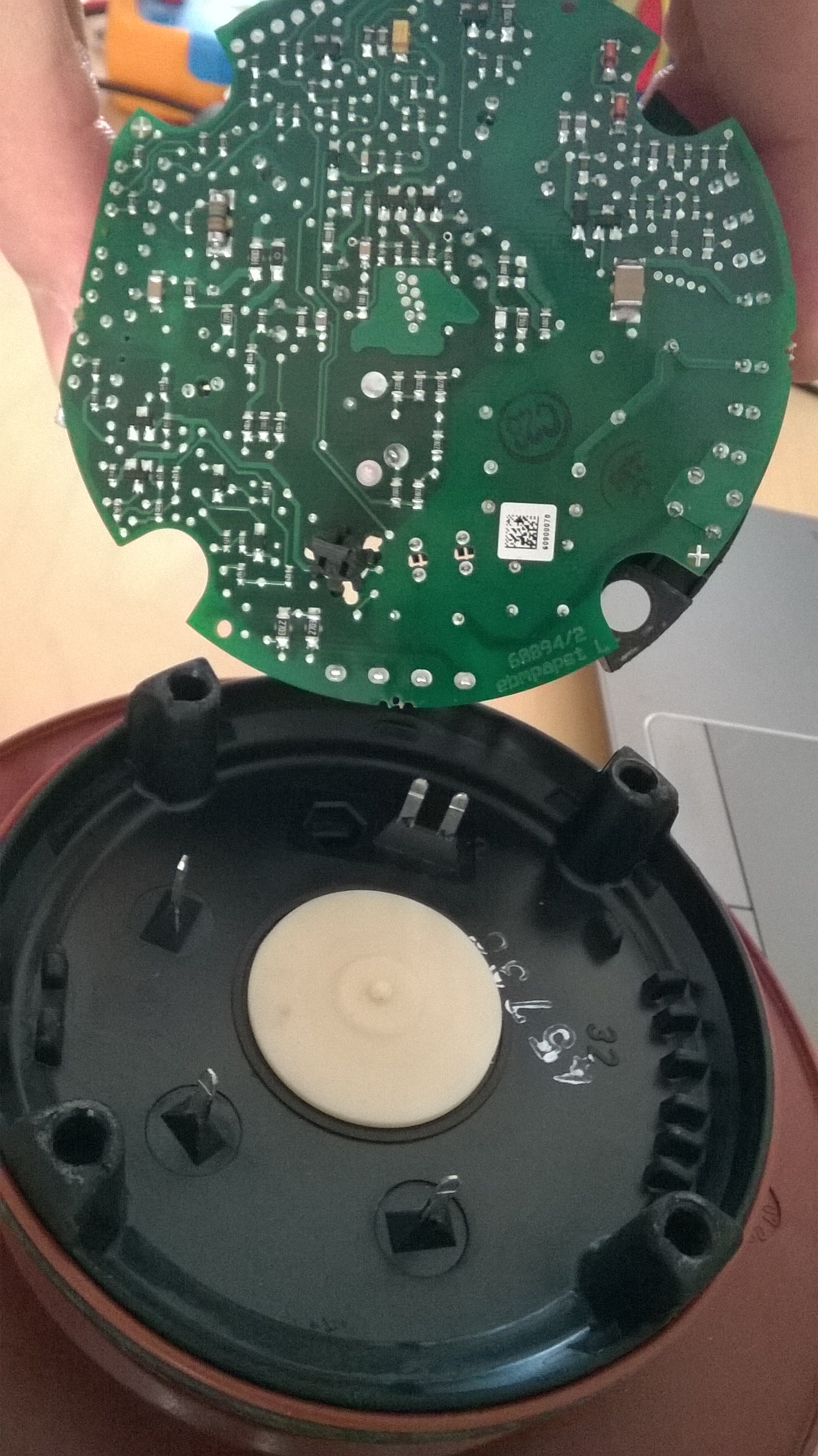

wydaje mi się, że po wyjęciu elektroniki przerywany jest obwód elektryczny.

http://obrazki.elektroda.pl/1166543000_1437550175_thumb.jpg



Na + i - mostka napięcie waha się poniżej 1V

[Graje]

ten 1 V to przy włączonym zasilaniu z sieci ??

[tarasow]

ten 1 V to przy włączonym zasilaniu z sieci ??

była przerwa w obwodzie po zdjęciu z obudowy.



Przy zasilaniu na mostku jest ok 307V

Strona wtórna transformatora(D)- ok 50-70V (waha się)



Element podejrzany ma napięcia:

went1:

A 10v

B 0V

C 14V



went2:

A 11V

B 3-5V

C 14V

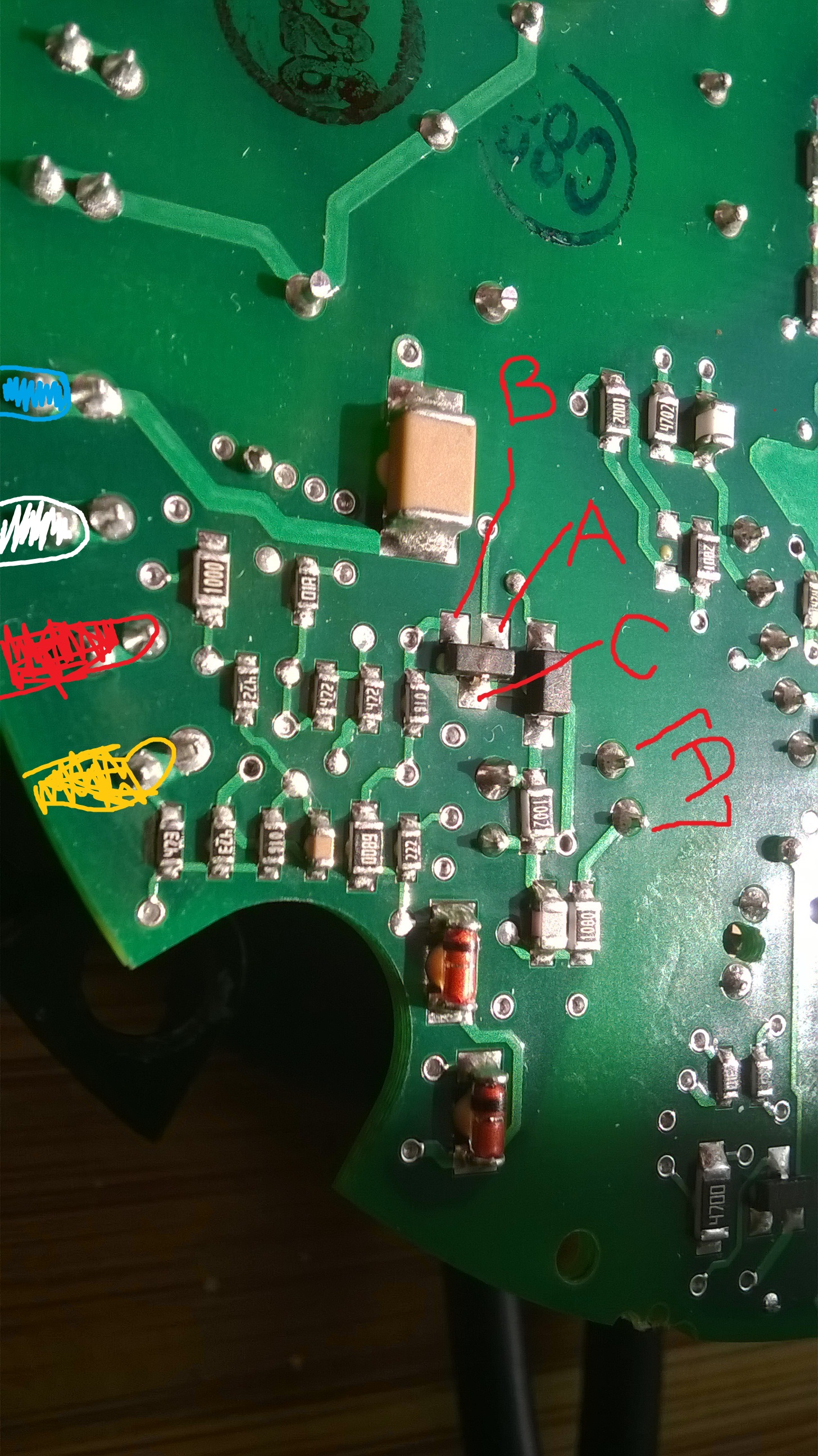

Na zdjęciu kolory to przewody regulacji obrotów:

NIEBIESKI GND

ZÓŁTY 0-10V regulacja obrotów potencjometrem

CZERWONY 10V (a jest to co wyżej pod B)

BIAŁY tacho





Wartości 0V i 3-5V pokrywają się z tym, co odczytuje miernikiem na przewodach wentylatora gdzie ma być 10V więc uważam, chyba słusznie, że ten element trzeba wymienić.

http://obrazki.elektroda.pl/5720128200_1437571968_thumb.jpg

Edytowane 22 Lipca 2015 przez tarasow
KOLORY

[EdiM]

Hej

Takie elementy jak są spuchnięte to na pewno są uszkodzone. Tam chyba na jednym widać 1G czyli BC847 - bardzo typowy element.

Wtedy wygląda, że kolektor ma 14V baza ok. 10, a emiter popsuty, bo powinno być też około 10V. Ale idąc dalej tym tropem to jest tylko wyjście 10V. A co z wejściem? Na pewno coś jest popsute skoro się kręci bez wysterowania.



BTW: Klingenburg sprzedaje wymienniki cały czas w detalu? Jakoś mi nie odpowiadają.

Edytowane 23 Lipca 2015 przez EdiM

[tarasow]

Na początku roku sprzedawali w detalu.

Przesłałem Ci program.



Na forum elektrody doszliśmy jaki to prawdopodobnie element http://www.elektroda.pl/rtvforum/viewtopic.php?t=3064903&highlight=

Gdy dostanę gdzieś zamiennik to wymienię i okaże się czy to wystarczy do prawidłowej pracy wentyla. Prawdopodobnie uszkodzenia będą rozleglejsze



Hej

Takie elementy jak są spuchnięte to na pewno są uszkodzone. Tam chyba na jednym widać 1G czyli BC847 - bardzo typowy element.

Wtedy wygląda, że kolektor ma 14V baza ok. 10, a emiter popsuty, bo powinno być też około 10V. Ale idąc dalej tym tropem to jest tylko wyjście 10V. A co z wejściem? Na pewno coś jest popsute skoro się kręci bez wysterowania.



Oznaczenie widoczne bardziej pasuje do 1GM a to prawdopodobnie jest mmbt06- są z różnymi wyprowadzeniami E-B-C, niestety nie wiem jakie wyprowadzenia mają te uszkodzone.

http://www.datasheets360.com/pdf/7487650439783097267

http://www.rectron.com/data_sheets/mmbta06.pdf

Edytowane 23 Lipca 2015 przez tarasow

[Graje]

Możesz sprawdzić skąd dochodzą sygnały na danych pinach.

Jak dla mnie to wersja z 2 linku (baza na lewym pinie po stronie 2 wyjść). Ale to takie gdybanie. Ścieżka dochodząca do tego wyprowadzenia jest mniejszej grubości, co może sugerować, że tam będzie płynął dużo mniejszy prąd bazy, niż C-E.



EdiM

W maju kupowałem 1 sztukę w Klingenburg. Może trafiłeś na przerwę urlopową ?

[tarasow]

Możesz sprawdzić skąd dochodzą sygnały na danych pinach.

Jak dla mnie to wersja z 2 linku (baza na lewym pinie po stronie 2 wyjść). Ale to takie gdybanie. Ścieżka dochodząca do tego wyprowadzenia jest mniejszej grubości, co może sugerować, że tam będzie płynął dużo mniejszy prąd bazy, niż C-E.

Dziękuję za pomoc Graje i EdiM

Po wymianie tranzystora 1GM (MMTB06) na zamiennik, który był podany gdzieś w katalogu na BCW66H (trochę inne wartości)- baza po stronie dwóch wyjść, wentylatory ujarzmione:wiggle:

Pozdrawiam serdecznie



PS

Czy ktoś w wątku wspominał o wyważaniu promieniowych wentylatorów?(jeden ma lekkie bicie)
