Rekuperator "tymi ręcami" robiony

[Barth3z]

To wystarczą Ci te 24V. Tylko sprawdź, czy nie będą za głośne.

[gambit565]

Barth3z te tanie wentylatory z allegro to ktore sa? Ty jakies zdaje sie kupowales do prob? Co z Twoich testow?

[Barth3z]

Tak, z allegro, ale coś ich nie widzę.

Odnośnie testów, to cały czas pracuje 1 sztuka nawiewając powietrze z GWC. Wentylator jest założony na czerpni (na zewnątrz) i póki co działa bez problemów.

[tarasow]

Witam

Aktualna sytuacja:

Wymiennik Klingenburg PET 25/350, wentylatory AC ebm R3G133.

Obudowy z XPS(osobno wymiennik i osobno wentyle)

na poddaszu nieużytkowym- aktualnie ocieplam 15cm między krokwie.



Z czerpni 5m fi 150 niezaizolowany jeszcze. Nawiew też nie w całości zaizolowany( chyba będę dokładał kanał żeby zwiększyć opór, bo do sypialni(poddasze) idzie tyle samo (prędkość z przyłożoną tubą) co do salonu na parterze. Instalacja na trójnikach



Domek ok 75mkw.

3nawiewy( 2sypialnie na poddaszu i salon na parterze)

3wywiewy (łazienka- poddasze, wc i kuchnia(okap)- parter)



poddasze nieużytkowe ok 20mkw - skosy ok 35' pochylenia- po ociepleniu tez dodam nawiew i wywiew.



Odczyt ze skrzyni rekuperatora(ds18b20 w króćcach 150mm) przy max. obrotach:

czerpnia: 5,8

nawiew: 17,0

wywiew: 20,3

wyrzutnia: 8,8



przy obrotach na pół gwizdka:

czerpnia: 6,0

nawiew: 16,8

wywiew: 20,1

wyrzutnia: 8,6



przy min. obrotach:

czerpnia: 6,7

nawiew: 16,1

wywiew: 19,2

wyrzutnia: 8,3



W jaki sposób zmierzyć w miarę rzetelnie przepływ?

na czerpni z tubą z fi 75mm jest 13m/s a bez tuby na przewodzie 150mm 4,3m/s

Więc odpowiednio 206 i 273m3/h DUŻA rozbieżność...

Pozdrawiam

[romano78]

A ja wentyle to chyba dam w kolankach pcv nawet wchodzą na wcisk ale dodatkowo przytwierdzę wkrętami.I zastanawiam się jeszcze nad jedną rzeczą czy ma znaczenie czy wentyle pchają czy wyciągają przez wymiennik i czy może jeden pchac a drugi na przykład ciągnąc przez wymiennik.

Edytowane 29 Października 2015 przez romano78

[klaudiusz_x]

Tak, z allegro, ale coś ich nie widzę.

Odnośnie testów, to cały czas pracuje 1 sztuka nawiewając powietrze z GWC. Wentylator jest założony na czerpni (na zewnątrz) i póki co działa bez problemów.



Są dostępne.

tu

[Graje]

A ja wentyle to chyba dam w kolankach pcv nawet wchodzą na wcisk ale dodatkowo przytwierdzę wkrętami.I zastanawiam się jeszcze nad jedną rzeczą czy ma znaczenie czy wentyle pchają czy wyciągają przez wymiennik i czy może jeden pchac a drugi na przykład ciągnąc przez wymiennik.



nie wiem dokładnie, jakie masz wentylatory, ale sprawdź w DTR.ce, czy nie potrzebują trochę miejsca, aby uzyskać większą sprawność.

W układzie kiedy jeden pcha, drugi ciągnie, pojawią się większe różnice ciśnieni. w sąsiednich komorach. Łączenie wymiennika z obudową będziesz musiał wykonać bardziej spasowane i szczelne. Do zalet to większe wyciszenie po stronie nawiewu i wywiewu (przy ustawieniu wentyli po stronie czerpni i wyrzutni)

[Barth3z]

A ja wentyle to chyba dam w kolankach pcv nawet wchodzą na wcisk ale dodatkowo przytwierdzę wkrętami.I zastanawiam się jeszcze nad jedną rzeczą czy ma znaczenie czy wentyle pchają czy wyciągają przez wymiennik i czy może jeden pchac a drugi na przykład ciągnąc przez wymiennik.



Kolana daj prostopadle do kanalików wymiennika (układ Tichelmanna). Taki układ stosuje ThesslaGreen w swoich rekuperatorach.



EDIT: U mnie wentylator wcisnałem w rurę fi 200 i boki wypełniłem pianą. Warto jednak pomyśleć nad czymś bardziej elastycznym, aby lepiej wytłumić drgania, które przenoszą się na rurę PVC.

Edytowane 30 Października 2015 przez Barth3z

[romano78]

Kolana daj prostopadle do kanalików wymiennika (układ Tichelmanna). Taki układ stosuje ThesslaGreen w swoich rekuperatorach.



EDIT: U mnie wentylator wcisnałem w rurę fi 200 i boki wypełniłem pianą. Warto jednak pomyśleć nad czymś bardziej elastycznym, aby lepiej wytłumić drgania, które przenoszą się na rurę PVC.

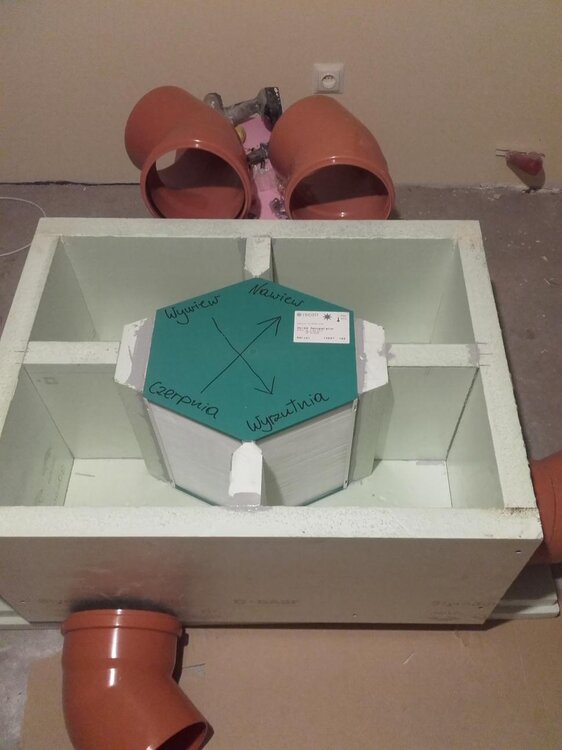

Czyli tak aby powietrze było wyrzucane prosto na wymiennik zdjęcie nr 1

Edytowane 30 Października 2015 przez romano78

[karolek75]

EDIT: U mnie wentylator wcisnałem w rurę fi 200 i boki wypełniłem pianą. Warto jednak pomyśleć nad czymś bardziej elastycznym, aby lepiej wytłumić drgania, które przenoszą się na rurę PVC.



Sprobuj piany flexi od soudala.

[Barth3z]

Czyli tak aby powietrze było wyrzucane prosto na wymiennik zdjęcie nr 1



Nie.

Układ Tichelmanna będzie wtedy, gdy na pierwszym zdjęciu które wkleiłeś kolana dasz od góry obudowy.

O tak:

http://forum.muratordom.pl/attachment.php?attachmentid=299654&d=1421600527

Edytowane 30 Października 2015 przez Barth3z

[Barth3z]

Sprobuj piany flexi od soudala.



Dzięki. Nie znałem tego produktu.

[romano78]

Nie.

Układ Tichelmanna będzie wtedy, gdy na pierwszym zdjęciu które wkleiłeś kolana dasz od góry obudowy.

O tak:

http://forum.muratordom.pl/attachment.php?attachmentid=299654&d=1421600527

A w tylnej ściance wszystkie nie było by lepiej bo ze zdjęc wynika że dwa krócce sa w tylnej ściance a dwa z przodu.

Edytowane 30 Października 2015 przez romano78

[Barth3z]

A w tylnej ściance wszystkie nie było by lepiej bo ze zdjęc wynika że dwa krócce sa w tylnej ściance a dwa z przodu.



Nie mogą być na jednej ściance, bo nie będzie działał układ Tichalmanna. Wpisz sobie te hasło w googla i poczytaj.

[romano78]

Nie mogą być na jednej ściance, bo nie będzie działał układ Tichalmanna. Wpisz sobie te hasło w googla i poczytaj.

Ten układ znam od dawna bo miałem robic gwc w tym układzie pare lat temu ale zrezygnowałem z gwc wogóle ,w przedniej ściance sobie nie wyobrazam krócców, zrobie jak na zdjęciu bo tak mi najbardziej pasuje do instalacji którą juz mam wykonaną z rur sztywnych a jesli będę chciał puscic powietrze w układzie tichalmanna to dorobie sobie kawałki ze styroduru i puszcze powietrze jak będe chciał króciec od wyrzutni tez chciałem dac od spodu ale jest ryzyko że skropliny zaleja wentylator.

I jeszcze jedno czy wentylator może byc w dowolnej pozycji czy tylko w pionie lub poziomie.

Edytowane 30 Października 2015 przez romano78

[kamihi]

ile kosztuje taki wymiennik ??

[tarasow]

ile kosztuje taki wymiennik ??

Za mój dałem 96 Euro

[romano78]

Kolana daj prostopadle do kanalików wymiennika (układ Tichelmanna). Taki układ stosuje ThesslaGreen w swoich rekuperatorach.



EDIT: U mnie wentylator wcisnałem w rurę fi 200 i boki wypełniłem pianą. Warto jednak pomyśleć nad czymś bardziej elastycznym, aby lepiej wytłumić drgania, które przenoszą się na rurę PVC.



Jutro zabieram sie za montaż krócców i wentylatorów i myśle jak w koncu zamontowac te wentyle mam zamiar obciąc te wystającące uszy którymi mocuje się wentylator na stałe i obwinąc paskiem filcu po obwodzie kilka razy i wcisnąc na ciasno do rury pcv ale dodatkowo wkręcił bym z 6 wkrętów w rurę po 3 po obu stronach wentyla aby z czasem przypadkiem sie nie przemieścił.

[maciejzi]

Witam

Aktualna sytuacja:

Wymiennik Klingenburg PET 25/350, wentylatory AC ebm R3G133.

Obudowy z XPS(osobno wymiennik i osobno wentyle)



przy min. obrotach:

czerpnia: 6,7

nawiew: 16,1

wywiew: 19,2

wyrzutnia: 8,3



W jaki sposób zmierzyć w miarę rzetelnie przepływ?

na czerpni z tubą z fi 75mm jest 13m/s a bez tuby na przewodzie 150mm 4,3m/s

Więc odpowiednio 206 i 273m3/h DUŻA rozbieżność...

Pozdrawiam



Ta tuba chyba obniża przepływ, bo ma małą średnicę. Zrób tubę na fi 150, albo mierz bezpośrednio w rurze 150mm.



Co do temperatur i sprawności, to trochę mała sprawność. Ja mam przewody ocieplone 2,5cm wełny, na nieogrzewanym poddaszu, i różnica nawiew-wywiew to mniej niż 1'C (a mój rekuperator to jakieś arcydzieło techniki nie jest ). Więc może masz jakąś nieszczelność w rekuperatorze albo niezrównoważone przepływy nawiew/wywiew.

[maciejzi]

Jutro zabieram sie za montaż krócców i wentylatorów i myśle jak w koncu zamontowac te wentyle mam zamiar obciąc te wystającące uszy którymi mocuje się wentylator na stałe i obwinąc paskiem filcu po obwodzie kilka razy i wcisnąc na ciasno do rury pcv ale dodatkowo wkręcił bym z 6 wkrętów w rurę po 3 po obu stronach wentyla aby z czasem przypadkiem sie nie przemieścił.



Wygląda super.

Jeszcze tylko odpływy skroplin
