Rekuperator "tymi ręcami" robiony

[stam222]

Blacha ocynk gr. 0,5mm w arkuszach. Wycinał będę niblerem a łączył na nity.

A myślałeś jak zapewnić szczelność takiej skrzyni bo same nity chyba nie wystarczą, tak myślę. Jakiś silikon albo uszczelniacz akrylowy?

[RadMac]

A myślałeś jak zapewnić szczelność takiej skrzyni bo same nity chyba nie wystarczą, tak myślę. Jakiś silikon albo uszczelniacz akrylowy?

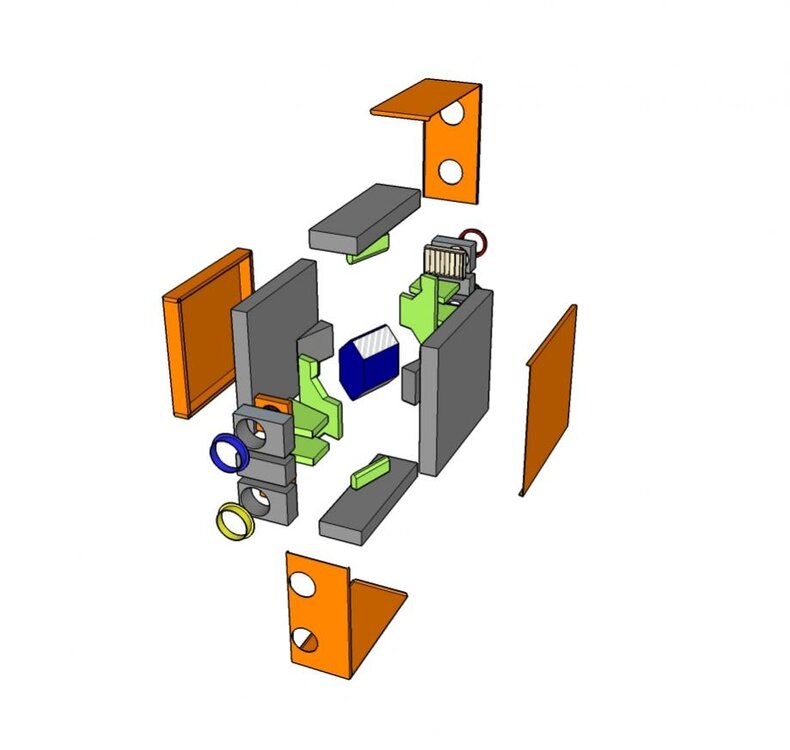

Obudowa reku będzie z blachy. Środek wyklejony styropianem 12cm na klej do styropianu. Jak będzie taka konieczność to narożniki wew. uszczelnię jakimś silikonem czy akrylem właśnie. Może dekarski bitumiczny, dobrze się klei. Tak to wygląda:



Edytowane 19 Stycznia 2018 przez RadMac

[RadMac]

Teraz wymyśliłem, że ustawię wymiennik po skosie oszczędzam 12cm z głębokości obudowy.





Cały czas myślę jak tu zamienić króćce żeby czerpnia i wyrzutnia były na górze, bo tak bym miał najprostszy układ rur.

Edytowane 19 Stycznia 2018 przez RadMac

[Mr_Mabram]

Witajcie.

Moja konstrukcja v3 juz gotowa. Całość ze styroduru, wyciągane filtry w aluminiowych ramkach z ceownika, wyciagany wymiennik na podmiankę letni. Może jutro próby startowe;)

[kubek86]

@Mr_Mabram możesz wrzucić zdjęcia tej letniej kasety.

[tomraider]

Witajcie.

Moja konstrukcja v3 juz gotowa. Całość ze styroduru, wyciągane filtry w aluminiowych ramkach z ceownika, wyciagany wymiennik na podmiankę letni. Może jutro próby startowe;)



Witaj .Wygląda tak że skropliny spłyną dopiero po pionowym styro do tacki, problematyczna wymiana filtrów ,część syfu z filtrów podczas wyjmowania osypie się na dno przestrzeni w której są zamontowane. Wywiew pędzony pod górę wspomaga zamarzanie.

Tomraider.

[RadMac]

Może jutro próby startowe;)



Miałem już zaczynać robić mojego "prototypa" ale chyba poczekam na wyniki, może coś jeszcze zmienię.

[RadMac]

Witaj .Wygląda tak że skropliny spłyną dopiero po pionowym styro do tacki, problematyczna wymiana filtrów ,część syfu z filtrów podczas wyjmowania osypie się na dno przestrzeni w której są zamontowane. Wywiew pędzony pod górę wspomaga zamarzanie.

Tomraider.



A skąd wiesz gdzie On ma wywiew?

Według tacki to ma skropliny z prądem.

[romano78]

A skąd wiesz gdzie On ma wywiew?

Według tacki to ma skropliny z prądem.



Według tacki i filtra to skropliny na 100procent z prądem

[tomraider]

A skąd wiesz gdzie On ma wywiew?

Według tacki to ma skropliny z prądem.



Racja , niedopatrzenie, w takim razie wentylator wywiewu dałbym ( za filtrem) przed wymiennikiem by nie pracował w najniższej temp.

Edytowane 19 Stycznia 2018 przez tomraider

[RadMac]

Czegoś tu nie rozumiem. Chyba rysunki są takie same, a powinny być raz pod prąd a raz z prądem.





Ktoś ma lepszej jakości ten dokument?

[Mr_Mabram]

Witaj .Wygląda tak że skropliny spłyną dopiero po pionowym styro do tacki, problematyczna wymiana filtrów ,część syfu z filtrów podczas wyjmowania osypie się na dno przestrzeni w której są zamontowane. Wywiew pędzony pod górę wspomaga zamarzanie.

Tomraider.

Jest to obudowa w cieplejszej wersji którą miałem na samym początku i uważam że ułożenie było najlepsze.

Wentylator wysiewu zgadza się że jest po stronie wyrzutni.

Skroplony spływają grawitacyjnie, po pionowym styropian na rację ale bez obawy o nasiąkliwość XPS- jest znikoma.

Filtry w kasetach to dla mnie najlepsza opcja i nic tam nie wypadnie, no chyba że ktoś wymienia je raz w roku. Ja wymieniam co 3 m-ce i jest ok. Wyciągnę ramkę, przytnę włókninę i wsunęła na miejsce.

Miałem kiedyś te filtry położone na siatce-rapicy i to właśnie było średnie rozwiązanie.

[Mr_Mabram]

@Mr_Mabram możesz wrzucić zdjęcia tej letniej kasety.

jutro wrzucę.

[RadMac]

Wentylator wywiewu zgadza się że jest po stronie wyrzutni.



Miałeś już takie ustawienie wcześniej? Nic się nie działo z wentylatorem?

[romano78]

Miałeś już takie ustawienie wcześniej? Nic się nie działo z wentylatorem?



Ja ma na wywiewie tak samo jak kolega i dodatkowo nawiew jest jeszcze w bardziej ekstremalnych temperaturach bo od strony czerpni i chyba wentyle chodzą już 4 sezon tylko ze moje wentyle dobre Stare może bardziej głośne i pradozerne ebmy ale z tego co pamiętam komuś po przeniesieniu takiego nowego ebma chyba na strone zimną na nawiewie szybko wysiadl.

[tomraider]

Jest to obudowa w cieplejszej wersji którą miałem na samym początku i uważam że ułożenie było najlepsze.



Nie miałeś problemu z szronieniem czy zamarzaniem wymiennika w części prowadzącej do wyrzutni? Co sądzisz o zaworze trójdrożnym na wywiewie przed wymiennikiem który w największe mrozy upuszczałby część wywiewu bezpośrednio do wyrzutni pomijając wymiennik co zapobiegło by zamarzaniu( jednocześnie oczywiście zmiejszając sprawność reku)

.

Filtry w kasetach to dla mnie najlepsza opcja i nic tam nie wypadnie, no chyba że ktoś wymienia je raz w roku. Ja wymieniam co 3 m-ce i jest ok. Wyciągnę ramkę, przytnę włókninę i wsunęła na miejsce.

Miałem kiedyś te filtry położone na siatce-rapicy i to właśnie było średnie rozwiązanie.



Mógłbyś proszę wstawić parę zdjęć lub opisać jak zrobiłeś kasety filtracyjne, będę wdzięczny.Skąd masz sam wymiennik , zrobiony czy kupiony? za ile?



z tego co pamiętam komuś po przeniesieniu takiego nowego ebma chyba na strone zimną na nawiewie szybko wysiadl.



Nasuwa się pytanie co bardziej szkodzi wentylowi , duża wilgotność czy niska temperatura?

Też mam wentyle ebm dzięki poradom Adama mk.



pozdrawiam Tomraider.

Edytowane 20 Stycznia 2018 przez tomraider

[tomraider]

Bardziej niska temperatura. Jeżeli masz te ebm-y sterowane PWM to zazwyczaj do -20 powinny pracować, ale nie ryzykowałbym. Szkoda bo drogie. Ten tańsze bez elektorniki tak do -30 lub -40.



W karcie katalogowej mój wentyl R3G190-RG19-20 wytrzyma -25 . Kosztował ponad 700 zł. Ale chodzi jak złoto.

[RadMac]

Bardziej niska temperatura. Jeżeli masz te ebm-y sterowane PWM to zazwyczaj do -20 powinny pracować, ale nie ryzykowałbym. Szkoda bo drogie. Ten tańsze bez elektorniki tak do -30 lub -40.



Te tańsze to znaczy które? Jeżeli chodzi o EBMPAPST DV 6224 to je też można sterować PWM tylko one nie mają "na sobie" tej elektroniki. Dobrze jakby tyle wytrzymały ale według noty od -25 do 75 ^oC.

[tomraider]

Ja bym nie ryzykował go montować zaraz przy czerpni czy wyrzutni. Najlepiej w reku.



Jeszcze nie mam reku, samoróbnie zrobiłem skrzynie z wentylem i filtrem , reku w planach , z tego co leży pod nogami( jak zwykł pisać mistrz Adam mk) i zostanie po budowie + kupiony (być może ) sam wymiennik. Póki co wentyl na czerpni musi marznąć , jak mawiał klasyk Bareja - jak jest zima to musi być zimno.

[Mr_Mabram]

Nie miałeś problemu z szronieniem czy zamarzaniem wymiennika w części prowadzącej do wyrzutni? Co sądzisz o zaworze trójdrożnym na wywiewie przed wymiennikiem który w największe mrozy upuszczałby część wywiewu bezpośrednio do wyrzutni pomijając wymiennik co zapobiegło by zamarzaniu( jednocześnie oczywiście zmiejszając sprawność reku)

.





Mógłbyś proszę wstawić parę zdjęć lub opisać jak zrobiłeś kasety filtracyjne, będę wdzięczny.Skąd masz sam wymiennik , zrobiony czy kupiony? za ile?







Nasuwa się pytanie co bardziej szkodzi wentylowi , duża wilgotność czy niska temperatura?

Też mam wentyle ebm dzięki poradom Adama mk.



pozdrawiam Tomraider.

Szronienie wystepuje po stronie wywiewu tam gdzie mam umieszczoną tackę i to jest oczywiste. Dzięki rozmrażaniu 'programowemu" wpisanego w sterownik nie jest widoczne bardzo takie oblodzenie, bo jak pisałem wcześniej samo się wszystko rozmraża (wentyl nawiewny sie zatrzymuje a wywiewny kreci na maxa).

Wymiennik to Klingenburg jak pisałem wcześniej GS35/450. Nie pamiętam ile kosztował bo było to dawno temu.

Kasety filtracyjne zrobione z ceownika takiego aluminiowego gdzie dostaniecie wszedzie (obi, castorama) wymiar chyba 15x12 czy jakoś tak.

Bierzesz ceownik, mierzysz dlugość jaka ma byc filtr, zaznaczasz, nacinasz trójkąty z jednej i drugiej strony i potem zaginasz w tych miejscach jak ramkę a na koncu łączysz nitem sobie całość.

Potem kupiłem cieniutka linka nierdzewna i nawierciłem ceownik z jednej strony żeby filtr sie opierał o ta linka. Do zagniatania tej linki kupiłem tez takie aluminiowe koncóweczki do zagniatania jak na plombach od licznika są i na każdym oczku przewlekałem przez nawierconą dziurkę i zagniatałem dodatkowo żeby foltr był tez stabilniejszy.

W dwóch narożnikach dałem po jednej stronie po przekątnej małe trójkąty przynitowane żeby ramka się nie krzywiła.

W ten sposób mam fajna stabilna ramka. Zrobiłbym zdjęcia ale nie dzisiaj.
