Jak "to" się robi? - czyli bufor ciepła


adam_mk

Recommended Posts

Piszesz, że masz już bufor, co to za bufor? Wiesz jak jest zrobiony w środku?

jasne, schematycznie przedstawiłem przecież na rysunku wcześniej

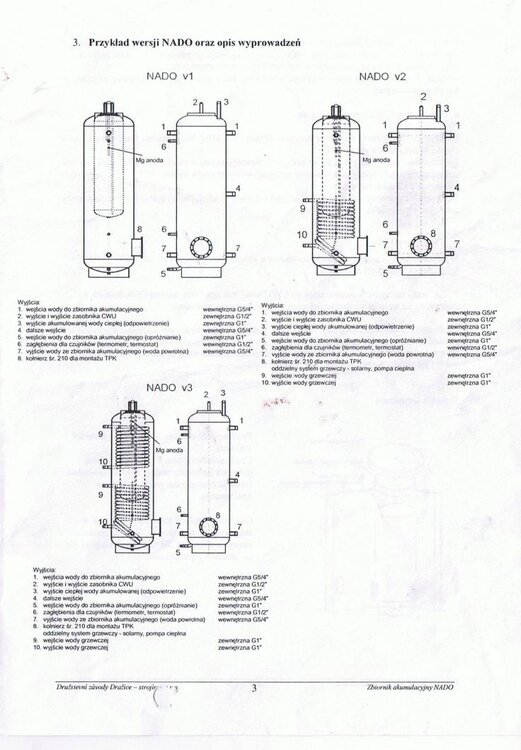

Drażice 1000l, wewnętrzny zasobnik 100l, 2 wężownice, grzałka na dole 6kW

więcej szczegółów na stronie producenta

http://www.dzd.cz/images/download/dzd-en-nadov3.pdf

Odnośnik do komentarza
Udostępnij na innych stronach

  • Odpowiedzi 18,1k
  • Utworzony
  • Ostatnia odpowiedź

Najaktywniejsi w wątku

Najaktywniejsi w wątku

Dodane zdjęcia

Spójrz uważnie na pierwszy post, przeczytaj go, no nie chce mi się tłuc czegoś co już ktoś napisał bardzo dokładnie o co chodzi. Jak wygląda temat poddasza i naczynia wzbiorczego, gdzie może być? Idealnie by było od kominka rura 2 cale na poddasze i do niej naczynie wzbiorcze. Masz w ogóle ten kominek zabezpieczony przed wybuchem?
Odnośnik do komentarza
Udostępnij na innych stronach

herakles, no nie pomagasz :) nic a nic

enigmatyczny jak lądowanie tupolewa

Czy chodzi o pierwszy post adama_mk na temat konstruowania idealnego buforu? Buforu nie będę konstruował, bo już posiadam. Na pewno gorszy niż ten samoróbny, trudno.

Wskaż mi gdzie jest napisane, żeby ładować bufor w układzie otwartym?



Czy ktoś jeszcze może się wypowiedzieć na temat mojego połączenia układu kominka z pw, buforu, grzejników i podłogówki?

Odnośnik do komentarza
Udostępnij na innych stronach

wykrzyk13 - na oko powinno działać. Naczynie przeponowe powinno być - i chyba jest (napisy malutkie). Kominek powinien mieć wężownicę schładzającą i zawór bezpieczeństwa.



Ale i tak skonsultowałbym to z hydraulikami na http://forum.info-ogrzewanie.pl/ , u nas układ zamknięty jest "niepoprawny politycznie" ;)

Odnośnik do komentarza
Udostępnij na innych stronach

Naczynie przeponowe 35l hydraulik dał do bufora 1000l, więc wymieniam na 100l

Nie szedłbym w układ zamkniety, gdyby kominek nie posiadał wężownicy schładzającej, do tego UPS na 2h. oraz 2 zawory bezpieczeństwa.

Raczej interesuje mnie czemu wszędzie proponuje się źródło po jednej stronie bufora, a odbiory po drugiej w sytuacji gdy całość działa we wspólnym ukł. zamkniętym.

Jak napisałem wcześniej, pomimo, że w buforze mam króćce po przeciwległej stronie, nie mogę ich wykorzystać ze zwgl na ciasnotę w pomieszczeniu i dlatego idę w taki, dość "innowacyjny" układ. Z którym się nie spotkałem, a przestudiowałem trochę schematów.

Idea jest taka że kominek, gdy się w nim pali, dostarcza ciepłą wodę do obwodów podłogówki i kaloryferów, a nadwyżka, jeśli jest, ląduje w zbiorniku buforowym. Jeśli kominek jest wygaszony, to ciepła woda z bufora (zmagazynowana z kominka lub z grzałki elektrycznej) jest dostarczana do odbiorów. Automatyka to osobny temat.



No i pytanie o zawory zwrotne. Spotkałem się z opinią, żeby dawać zawory na stronie tłocznej każdej pompy, ale czy to konieczne w moim układzie? Jakie byłoby tego uzasadnienie.

Edytowane przez wyrzyk13
Odnośnik do komentarza
Udostępnij na innych stronach

Raczej interesuje mnie czemu wszędzie proponuje się źródło po jednej stronie bufora, a odbiory po drugiej

To tylko schematy.



Jak napisałem wcześniej, pomimo, że w buforze mam króćce po przeciwległej stronie, nie mogę ich wykorzystać ze zwgl na ciasnotę w pomieszczeniu i dlatego idę w taki, dość "innowacyjny" układ. Z którym się nie spotkałem, a przestudiowałem trochę schematów.

Idea jest taka że kominek, gdy się w nim pali, dostarcza ciepłą wodę do obwodów podłogówki i kaloryferów, a nadwyżka, jeśli jest, ląduje w zbiorniku buforowym.



w naszych buforach krućce wewnątrz przechodzą w kolana - wlot w jedną stronę, wylot w drugą - aby nie burzyć wirowania.

W kupnym nie wiem jak jest, możliwe że krućce są uniwersalne i można połączyć jak u ciebie. Inne przeciwskazania nie przychodzą mi do głowy.



No i pytanie o zawory zwrotne. Spotkałem się z opinią, żeby dawać zawory na stronie tłocznej każdej pompy, ale czy to konieczne w moim układzie? Jakie byłoby tego uzasadnienie.



Zbędne. Co innego filtry.

Odnośnik do komentarza
Udostępnij na innych stronach

dzięki bajcik

no właśnie, w kupnych buforach nie ma tak zaawansowanej myśli technicznej jaką tu zaproponowano. Mam na myśli lejek, wirowanie, itd.

Pierwsza strona tego wątku trafiła już dawno do moich ulubionych w przeglądarce :) Ale przebrnę przez te wszystkie 400 stron jak będę się jeszcze raz budował i ponownie stanę przed problemem ogrzewania i cwu.

Odnośnik do komentarza
Udostępnij na innych stronach

dzięki bajcik

no właśnie, w kupnych buforach nie ma tak zaawansowanej myśli technicznej jaką tu zaproponowano. Mam na myśli lejek, wirowanie, itd.



Są, są, np.:



http://www.paradigma.de/speicher/



http://www.consolar.de/produkte/warmwasser_heizungsunterstuetzung/schichten_pufferspeicher_solus_ii.html

Odnośnik do komentarza
Udostępnij na innych stronach

Parę postów wcześniej, ktoś poruszył temat OPOMIAROWANIA BUFORA:



Znalazłem coś takiego:

http://sklep.avt.pl/p/pl/488275/8-kanalowy+system+pomiaru+temperatury+z+usb+-+zestaw+zmontowany+i+uruchomiony.html



Ale to tylko pokazuje temp. bez rejestracji. Sprzedawca twierdzi, że można zapisać te dane przez terminal a poza tym to moze mi podrzucic taki programik który oni używają do zapisu w postaci .txt

A z .txt to już podobno jeden krok dla grafów



Myślę , że zamiast kombinować z rejestratorem kupię byle jaki laptop i niech sobie chodzi

Pytanie: jakie są wasze doświadczenia i czym mierzycie temperatury, czy ma ktoś może rozwiązanie typu gotowiec. Fajnie by było żeby jakieś wykresy można by przeglądać

Odnośnik do komentarza
Udostępnij na innych stronach

Jest tu na forum taki wątek "opomiarowanie domu" - tam było sporo o tym czym i jak mierzyć i jak te wykresy rysować. Narzędzi jest multum, w tym praktycznie "gotowce", ale większość opiera się na pomiarach przez wspominane już tutaj czujniki Maxima DS18B20.



http://forum.muratordom.pl/showthread.php?191644-Opomiarowanie-i-sterowanie-buforem-sygnalizacja-jego-stanu

Odnośnik do komentarza
Udostępnij na innych stronach

Chciałbym prosić o waszą opinię w temacie. Instalacja ma być zmodyfikowana do postaci jak w załączniku. Obecnie kominek z pw. zasila bufor wężownicą i jest w układzie otwartym.

Oczywiście zawory kulowe, bezpieczeństwa będą na swoim miejscu. Zastanawiam sie nad potrzebą instalacji zaworów zwrotnych.

Bufor mam wciśnięty w kąt pomieszczenia i nie za bardzo mogę wykorzystać przeciwległe króćce, aby klasycznie oddzielić zasilanie od odbiorów. Musiałbym spuszczać te 1000l i go przesuwać.

Co zatem stracę podając zasilanie i odbiory z tej samej strony bufora?

swoją drogą, gdybym spuszczał wodę czy warto bawić się i zachować te 1000l wody (mam parę 200 l beczek) żeby z powrotem zalać układ tą samą wodą? Trochę smierdzi ta woda.

Dziekjuę

Ja na twoim miejscu spuściłbym tą wodę i wykorzystał do podłogówki podłączenie które jest niżej, a na pewno jest :)

Do grzejników możesz zostawić ale podłogówka po co ma zabierać tak gorącą wodę i mieszać z powrotem? W podłogę wpuszczasz 28-35*C a taką temp. będziesz miał na tej wysokości co niższe wyjście.

Kominek w z płaszczem w układzie otwartym i poprzez wymiennik do bufora . Po obu stronach pompy (spięte razem) sterowane przez kominek.



P.S.

Myślałem o podłączeniu podłogówki pod wyjście nr 4


Edytowane przez zbigmaz01
Dopisek
