Jak "to" się robi? - czyli bufor ciepła

[ipek33]

Witam,



czy może mi ktoś dorysować do rysunku bufor ze schematem podłączeń?



Może nie wygląda ale obrazek przedstawia 2 kotłownie oddzielone ścianą. Miejsce na bufor po lewej stronie od kotła gazowego.



Opis instalacji:

1) kocioł stałopalny – podstawowy, ma grzać zimą, do poprawienia kultury pracy chcę wstawić niewielki bufor o pojemności 300 – 500 litrów. Większy nie wejdzie przez drzwi, a chcę kupić gotowy. Kocioł będzie prosty, dolnego spalania, z zaworem mieszającym i pompą sterowaną prostym czujnikiem temperatury. Instalacja zamknięta, naczynie wzbiorcze, spirala schładzająca na kotle ew. zawory bezpieczeństwa temperaturowy i ciśnieniowy.

2) Kocioł kondensacyjny dwufunkcyjny – CWU oraz CO w okresach przejściowych czy awaryjnie (jeśli wygaśnie na kotle stałopalnym, ew. wyjazd w delegację) – na tym samym obiegiem. Sterowany termostatem pokojowym.



Zeszłej zimy ten system nawet się sprawdzał, jak wygasało mi w kotle stałopalnym, to po spadku temperatury w sypialni uruchamiał się kondensat i ratował sytuację. Zdarzało się, że kondensat pracował, kiedy rozpalałem w stałopalnym, kiedy temperatura wody na powrocie rosła w miarę rozgrzewania stałopalnego i osiągała temperaturę zadaną dla kondensata, czyli 60 stopni to przestawał on grzać ale jeszcze jakiś czas pracowała pompa (to za sprawą termostatu pokojowego, który dążył do podniesienia temperatury w pokoju). Po osiągnięciu właściwej temperatury pokojowej kondensat wyłączał się a dalej grzał stałopalny.



Obecnie kocioł stałopalny rozciekł się i wymieniam go na nowy.



Założenia:

1) system ma działać automatycznie, bez potrzeby ręcznego zamykania zaworów;

2) dopuszczam zainstalowanie jakiejś automatyki ale bez przesady – nie chcę by koszty automatyki przekroczyły wartość kotła a poza tym ma być w miarę prosto;

3) kondensat ma pracować w warunkach odpowiednich dla efektywnej pracy czyli powiedzmy przy temperaturach 60/40, co oznacza, że używany będzie w cieplejsze dni (lub w zimne ale awaryjnie, np. na okres nieobecności, kiedy temperatura w domu może być niższa);

4) CWU załatwia kondensat;

5) kondensat nie grzeje bufora na zasileniu, a na powrocie? Chyba tylko wtedy, jeśli nastąpiłoby dalsze schłodzenie powrotu przed kondensatem w celu poprawy kondensacji – ale tu nie jestem pewien;

6) stałopalny pracuje przy temperaturze na zasilaniu 70 – 80, temperaturę powrotu do kotła na poziomie 65 zapewnia zawór mieszający; czujnik temperatury sterujący pompą obiegu będzie na wyjściu zasilenia z kotłem;

7) jak zapewnić rozładowanie bufora – czy ustawienie sterownika pompy obiegu np. na 30 stopni zapewni rozładowanie bufora do tego momentu, kiedy temperatura układu (stygnący kocioł oraz woda z bufora spadną poniżej 30 stopni?

a może jakieś inne pomysły, z tym że mam pewne ograniczenia związane ze stanem obecnym



Z góry dzięki i pozdrawiam

[ipek33]

Jeszcze 2 sprawy:



1) instalacja ogrzewania na cienkich rurkach miedzianych, ogrzewanie grzejnikami.

2) schemat instalacyjny do kotła kondensacyjnego przewiduje możliwość połączenia z kotłem stałopalnym ale na odrębnych obiegach za pomocą wymiennika. Jednak dwóch instalatorów z autoryzowanej listy, niezależnie od siebie proponowało instalację kondensata w jednym układzie i tak się to skończyło.



Ponieważ jednak i tak czeka mnie mała rewolucja w związku z wymianą kotła stałopalnego to chodzi mi też po głowie taka opcja, jak użycie bufora z wężownicą. Bufor zasilany byłby z kotła stałopalnego, natomiast wężownica służyłaby jako wymiennik ciepła dla drugiego układu z kondensatem. Jedyną wadą, jaką dostrzegam, jest konieczność zainstalowania drugiej pompy obiegu do przetłaczania wody przez bufor oraz instalację CO w czasie, kiedy kondensat nie pracuje. Pompa byłaby zintegrowana z pompą małego obiegu (obie pracują jednocześnie, kiedy grzeje stałopalny). Pompę już mam, bo trzymam jedną w rezerwie.



Dzięki

[mac_612]

Tak na szybko, to bufor połącz bezpośrednio z kotłem stałopalnym i otwórz tą część instalacji, połącz z pozostałą częścią wymiennikiem.

[Niewidoczny]

Witam

Proszę o podanie jaka będzie cena za wykonanie bufora ok 750l średnica 80 cm według schematu adam_MK

[CodeSnipper]

Mnie 750l o średnicy 68 cm kosztowało 2050,00



30m wężownicy fi22

4 pary wejście zimnej + wyjście ciepłej:



- solar

- wężownica

- grzejniki

- kociołek



Oczywiście doprowadzenie wody kotłowej plus wyjście do naczynka wzbiorczego.



Do tego miejsce na wkręcenie grzałki, oczywiście jest też lejek. Nic nie robiłem sam, wszystko kupione i zrobione u ślusarza (wężownica na allegro).

[inż.maliniak]

Mnie 750l o średnicy 68 cm kosztowało 2050,00



...



wrzuć jakieś foto

[PaRa]

Witam

Proszę o podanie jaka będzie cena za wykonanie bufora ok 750l średnica 80 cm według schematu adam_MK



Ja jest taki bufor w ofercie ? Jeśli tak to gdzie go można kupić, jakiś link ?

[CodeSnipper]

Tak wyglądał przed ociepleniem:





A tutaj szczegóły od ślusarza:



https://drive.google.com/file/d/0B415tlqHJUujSFRzbklDb3oySW8/view?usp=sharing

https://drive.google.com/file/d/0B415tlqHJUujVGlIVlpMVlVwMFk/view?usp=sharing

https://drive.google.com/file/d/0B415tlqHJUujODJyd25VTnRFbHM/view?usp=sharing

Edytowane 16 Lipca 2015 przez CodeSnipper

[byry007]

Według mnie to bym zamontowal mały zaworek do odpowietrzania bufora na zewnątrz ocieplenia żeby był bo automatyczne mogą się zablokować l

[cruz]

W sam raz na naczynie do otwartego układu tak z dwutonowym zładem...



Taaa. Jako generator korozji w układzie. Miałem stalowe naczynie i wywaliłem, oddam za piwo.

Naczynie bezpieczeństwa - nierdzewka (u mnie keg piwny).

Naczynie wzbiorcze - beczka plastikowa.

[mac_612]

Rozciekło się? Jeszcze nie spotkałem się, żeby ktoś miał taki problem (zwłaszcza, że taki bojler jest przeważnie emaliowany)...

[cruz]

Rozciekło się? Jeszcze nie spotkałem się, żeby ktoś miał taki problem (zwłaszcza, że taki bojler jest przeważnie emaliowany)...



No może i racja, bojler emaliowany to nie do końca zły pomysł.

[byry007]

Jak hydrałlik nie chce wam podłączyć bufora to pewnie nigdy w życiu nie robił takiego czegoś , ja zrobiłem tak ze dostał schemat jak ma wyglądać podłączenie pieca do bufora na zbiorniku pokazałem do czegoś jest dany króciec i mu powiedziałem ma być tak jak na kartce ja wiem ze Pan sądzi ze nie będzie działać ale ma być jak na schemacie i za to place . Pseudo hydrałlik jak robił to jeszcze do sąsiad mówił ze nie będzie działo i ze za krótki komin do 30 kw pieca .

[rjarek]

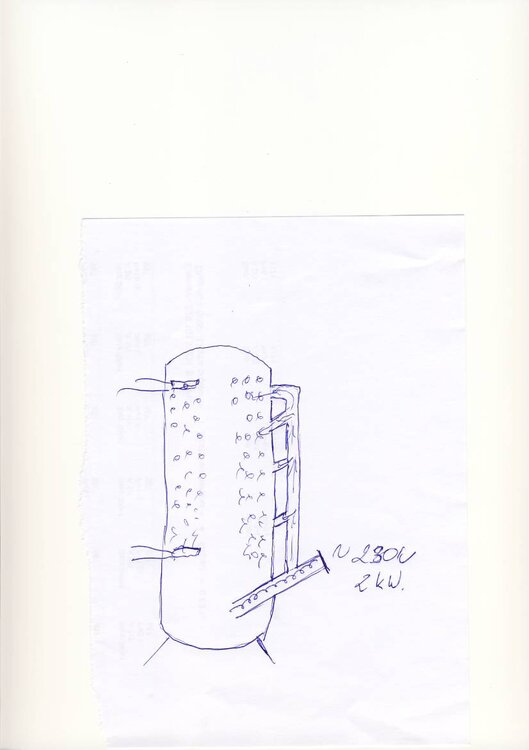

Witam . I pospawałem . Wyszła lipa . W założeniu miło się ładować warstwowo , tymczasem przy próbie grzania dolną grzałką większość zładu była w podobnej temperaturze , różnica między wierzchołkiem a dolną częścią zbiornika to ok 5 st nagrzałem do 35 st. Dlaczego nie ładowało się warstwowo? Może za słaba grzałka 2 kW do przekroju pionowej rury , a może odejścia od pionowej rury powinny być w poziomie . Te odejścia są pod kontem , może to powoduje " zasysanie " przez ogrzaną wodę , wody o niższej temperaturze ? To jeden problem . Większy to taki że z wężownicy wycieka woda , znaczy nieszczelna . Lutowałem na twardo , sprawdzałem pod ciśnieniem , było szczelne , może przy spawaniu wszedł drut z półautomatu i wypalił dziurkę ? Jak sprawdzić gdzie jest nieszczelność żeby dwóch dennic znowu nie odcinać ?

[adam_mk]

Gdzie masz lejek?



Adam M.

[CodeSnipper]

I wszystko jasne.



U mnie różnica od dołu do góry z teraz: 28 - 34 - 58.

[rjarek]

Stożka nie ma. miało działać na zasadzie "zewnętrznej drabinki "

Edytowane 1 Sierpnia 2015 przez rjarek

[adam_mk]

No, to czemu nie działa?

Co spaprałeś?

Wygodnictwo?

NATURĘ chcesz nagiąć do chciejstwa?



Zrób jak na rysunku, który wkleiłeś.

Wloty skosem w dół z wyjątkiem najwyższego.

Przestanie uśredniać, zacznie ładować warstwowo.

Duperela, ale nie dopatrzyłeś.



Pomiędzy baniak a "drabinkę" wstaw zawory.

Zechcesz to puścisz w układzie "zewnętrznego kotła elektrycznego" - MUSI zadziałać!



Czy Ty na pewno ZROZUMIAŁEŚ JAK to ma działać?

Zobacz ile jest wlotów na rysunku a ile u Ciebie...

Inżektorów narobiłeś - to uśrednia.



Adam M.

Edytowane 1 Sierpnia 2015 przez adam_mk

[rjarek]

Wloty są pod kontem , może za mały zrobiłem . Na rysunku są 4 wloty u mnie 5 , mogę jeden zaspawać , ale czy to coś zmieni . Może za małe skosy . Nie wiem ile niżej powinien być wlot wylot w baniaku , od wylotu z rury pionowej . Wydaje mi się że tu właśnie leży pies pogrzebany , za wysoko otwory w baniaku od otworów w róże pionowej . Na wygodnictwo to ja nigdzie nie idę , chcę żeby działało , a jak wiadomo na takie działanie metod jest kilka , ja wybrałem taką . u nikogo na forum nie spotkałem takiej metody ładowania warstwowego . Może zaspawam najwyższy wlot. ten niżej zrobię jako najwyższy prosty , a niższe zrobię większe skosy , byle by nie przesadzić . Edytowane 1 Sierpnia 2015 przez rjarek

[adam_mk]

Zaspawałbym ten drugi od góry.

Na niższych większe skosy.



Adam M.
