projekt M36 SPOKOJNA PRZYSTAŃ

[CityMatic]

Wątek zamilkł - zapadł w sen zimowy.....ale na pewno zaglądacie tutaj często tylko nikt nic nie pisze



Mam pytanko - od kogoś z budujących M36a skopiowałem do siebie zdjęcia instalacji ogrzewania podłogowego wykonane rurkami Krisan - to dobrze bo takimi samymi chce wykonać u siebie ale miałbym prośbę do autora zdjęć i właściciela domu- proszę napisz jaki jest rozstaw rurek i ile obwodów w każdym z pomieszczeń.

Coś ala projekt plan podłogówki.

Wiem, ze może mnie poniosło i ktoś woli to zachować w tajemnicy ale chciałby sprawdzić(wszak nie każdy umie to policzyć z OZC).



Jesli mogę sobie pozwolić zamieszczę to zdjęcie a własciciel na pewno rozpozna za co serdecznie mu dziękuję.http://cdn4.asteroid.pl/c17/a.eu.fotka.pl.s3.amazonaws.com/063/846/63846896_800.jpg

[CityMatic]

Ja w postach wątku o "naszych" domkach staram się pokazać to co, jak i czym robię.Myślę ze może komuś się przyda taka informacja, jeśli jej nie wykorzysta to chociaż poczyta jak robili to inni Odnośnie ogrzewania podłogowego:



Dla przykładu salon w M36aL

http://cdn3.asteroid.pl/c13/a.eu.fotka.pl.s3.amazonaws.com/063/872/63872872_800.jpg

(Tutaj jest skan z 2 obwodami o długości 100m warto jest dodać trzeci i wyjdzie 3x70 m co jest bardziej ekonomiczne i bezpieczniejsze dla pompy)

Pozostałe obliczenia również dokonałem tym programem. I tak dla łazienki wychodzi rozstaw rurek co 10 cm w jednym obwodzie ( dla 24* C) dla sypialni rozstaw ten wynosi 15 cm (dla 20*C), dla garderoby co 20 cm itd.

Program jest w miarę łatwy i darmowy, można dzielić obwody i wykonywać strefy brzegowe

Pozdrawiam wszystkich.

Edytowane 9 Stycznia 2011 przez CityMatic

[pawel_1024]

...Program jest w miarę łatwy i darmowy, można dzielić obwody i wykonywać strefy brzegowe

Pozdrawiam wszystkich.



Dzięki za namiar na program, bardzo się przyda w celu sprawdzenia poprawności planów wykonania



Nikt się nie udziela bo zima, Święta, Nowy Rok i teraz trzeba na dobre w pracy ruszyć, więc myślę że dlatego tak spokojnie na forum...



Ja u siebie kończę ocieplenie poddasza między krokwiami z folią paroizolacyjną i płytami G-K.



Mam tylko chudy beton w środku na podłodze (chwilowo), ocieplone ściany zewn, fundament i poddasza i... nawet ciepło w środku - około 6 stopni, a ogrzewam jedynie dwoma olejakami górę żeby schła



Właśnie równocześnie robię instalacje i mam nad czy myśleć - sami wiecie - gdzie ile gniazdek, włączników itd..., rurki, obieg CWU itp...



Powodzenia i jak to mówi mój kolega " Nowym Rokiem nowym krokiem!

[andyspo]

Witam forumowiczów spokojnej,jestem tu od dziś nowy ,od dłuższego czasu śledzę wasze komentarze i doświadczenia w budowaniu spokojnej.Mam do was pytanie czy ktoś zdecydował się zastąpić strop teriva drewnianym gotowym z prefabrykatów,chciałbym też dowiedzieć czy ktoś w projekcie 36 l 1 stanowisko garażowe instalował wentylacje mechaniczną z rekuperatorem .

[agagrusz]

A dlaczego wełną mineralną?

Przecież powyżej wieńca, aż do murłaty dojdzie styropian? a poddasze ociepla się albo wełną albo styropianem, a murłata jest przymocowana do wieńca więc to może murłatę warto lepiej ocieplić?lub wyjechać ociepleniem, aż po samo pokrycie dachowe i to połączyć z ociepleniem stropu - wtedy to ma sens.



Nadszedł czas ocieplenia poddasza i mam zagwozdkę - chcemy dać na strop wełnę 2 x 15 cm. gęstość 80. Rozumiem, że od zewnątrz aż do samej góry na ścianę przyjdzie styropian. A jak ocieplić wełną murłatę od strony stropu? Dodam, że my podnieśliśmy dach o 1 pustak (20 cm) tak więc zrobiła się dwudziesto - centymetrowa ścianka kolankowa i na tym jest murłata. Zastanawiam się - zawijać tą wełnę i kłaść na murłacie? Tylko z boku czy od góry też? Czy całkiem wywinąć ją na zewnątrz? I czy dwoma warstwami - 2 x 15? czy tylko jedną - którą? No i czy i jakie dać folie pod i nad wełnę?

Pozdrawiam serdecznie

[CityMatic]

Nadszedł czas ocieplenia poddasza i mam zagwozdkę No i czy i jakie dać folie pod i nad wełnę?

Pozdrawiam serdecznie



Może coś takiego?

http://cdn1.asteroid.pl/c1/a.eu.fotka.pl.s3.amazonaws.com/064/308/64308120_640.jpg



A folię żółtą, paroizolacyjną aby wilgoć nie wnikała i nie osłabiała izolacyjności wełny

[CityMatic]

Zapomniałem w miejscach gdzie spotyka się murłata z krokwiami warto dać impregnat np taki:

http://www.icmarket.pl/images/Izohan-IMPREGNAT-W2%20-impregnat-do-drewna-IcMarket.JPG

Skutecznie zabezpiecza elementy budowlane wykonane z drewna przed rozwojem grzybów pleśniowych, grzybów niszczących strukturę materiałów drewnianych oraz owadów, posiada wysokie właściwości konserwujące drewno, charakteryzuje się łatwością i szybkością w stosowaniu, prace zabezpieczające można wykonywać samodzielne, nie jest wymagane użycie żadnego specjalistycznego sprzętu, preparat nakłada się za pomocą natrysku lub pędzla, tworzy bezbarwną powłokę zabezpieczającą, odporną na zmienne warunki atmosferyczne

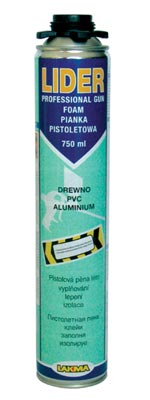

i piankę

http://www.muzimershop.szczecin.pl/galerie/l/lider-pianka-poliuretano_591.jpg

LIDER - PISTOLETOWA PIANKA MONTAŻOWA Jednokomponentową pianka poliuretanowa z aplikatorem pistoletowym o wydajności do 45 litrów. Utwardza się wilgocią z powietrza.



ZASTOSOWANIE



Pianka przeznaczona jest do profesjonalnego montażu i uszczelnień w budownictwie. Charakteryzuje się bardzo dobrą przyczepnością do większości materiałów spotykanych w budownictwie. Po utwardzeniu wtkazuje strukturę zamknięto-komórkową. Pianka poliuretanowa montażowa przeznaczona jest do montażu futryn, uszczelniania złączy dachowych, ścian i stropów, wypełniania izolacji i uszczelniania ścian działowych, nadwozi samochodowych łodzi itp.



Dlatego gdyż miejsca te mogą być narażone na wilgoć i w wypadku powstania mostka termicznego może dojść do zawilgocenia i korozji drewna.



To jest moje zdanie

Pozdrawiam

Edytowane 18 Stycznia 2011 przez CityMatic

[agagrusz]

City - wielkie dzięki

Czyli wełnę z boku i od góry murłaty położyć. A czy ją się jakoś mocuje? Czy ona sobie po prostu leży i wie, że ma leżeć, nie przemieszczać się?

A co do folii - na strop jakaś folia ma iść? Czy od razu wełna i na wełnę folia? Czy może folia najpierw na strop i potem na wełnę?

Pozdrawiam serdecznie

[CityMatic]

City - wielkie dzięki

Czyli wełnę z boku i od góry murłaty położyć. A czy ją się jakoś mocuje? Czy ona sobie po prostu leży i wie, że ma leżeć, nie przemieszczać się?

A co do folii - na strop jakaś folia ma iść? Czy od razu wełna i na wełnę folia? Czy może folia najpierw na strop i potem na wełnę?

Pozdrawiam serdecznie



Tak, folia na strop, a na to wełna wełna jest elastyczna i może poddawać się naporu wiatru wpadającemu pod połać dachową, u mnie będzie to sznurek do snopowiązałki przyczepiony trackerem coś tak jak szynka w sznurku tylko łapane do elementów drewnianych, a wełna upchnięta na siłę i dociśnięta tymi sznurkami, w miejsca trudno dostępne wciśnięta pianka jw.

Nie sądzę aby w 100% dobrze uszczelnić, ale warto właśnie w tym miejscy się postarać( murłata dach) - pozdrawiam



Ps:należy zwrócić również uwagę aby wełna nie dotykała foli dachowej i np: nie zakłócała prawidłowej wentylacji połaci dachowej.



Aha, jeszcze jedno:

Na wełnę od góry nie daje się folii, ma to sprzyjać jej wentylacji , jednak moją wiedzę opieram na doświadczeniu innych i tutaj:jeśli ma to być przykryte np płytą wiórową to daje się folię w celu zapobieganiu i unoszeniu się kurzu, oraz pyłu z wełny.



Dylematów w budowaniu domu jest wiele, niekiedy pewne rzeczy trzeba jeszcze raz przeanalizować - ja wełnę dam w tych miejscach jak napisałem post wyżej jednak na całości stopu dam styropian sklejony pianą nisko-rozprężną na to płyta OSB.



Pozdrawiam i życzę słusznego wyboru.

Edytowane 18 Stycznia 2011 przez CityMatic

[CityMatic]

Witam forumowiczów spokojnej,jestem tu od dziś nowy



Witam serdecznie



od dłuższego czasu śledzę wasze komentarze i doświadczenia w budowaniu spokojnej.Mam do was pytanie czy ktoś zdecydował się zastąpić strop teriva drewnianym gotowym z prefabrykatów

Jak się orientuję to w wątku chyba nikt. Wydaje się, że spowodowane to jest tym, że strop parterówki M36 jest tak nafaszerowany betonem z podciągów, że drewno było by tylko dodatkiem dekoracyjnym do takiego stropu, a cena stali w nim zawarta znacząco przekroczyła by wartość całego stropu. Wszak utrzymać taki dach musi solidna konstrukcja. Przeprojektowanie domu mija się z celem bo wymaga to zastosowania rygorystycznych obliczeń wytrzymałościowych, a dokładanie różnego typu wzmocnień sprawi, że taki strop będzie bardzo drogi.



chciałbym też dowiedzieć czy ktoś w projekcie 36 l 1 stanowisko garażowe instalował wentylacje mechaniczną z rekuperatorem .

Myślę ze tu nie ma różnicy co do domu liczy się kubaturę i wymianę powietrza, domy są na tyle podobne, że przyjęcie pewnych założeń czyli wszystkie pomieszczenia "brudne" wyciąg i "sypialno reprezentacyjne"- nawiew nie spowodują, że popełnisz jakiś błąd.

Pamiętać należy o jednym każda wentylacja która działa(powoduje wymianę zużytego powietrza o każdej porze roku) jest lepsza od tej która jest, a nie spełnia swojego zadania.



Pozdrawiam

[pawel_1024]

Witam forumowiczów spokojnej,jestem tu od dziś nowy ,od dłuższego czasu śledzę wasze komentarze i doświadczenia w budowaniu spokojnej.Mam do was pytanie czy ktoś zdecydował się zastąpić strop teriva drewnianym gotowym z prefabrykatów,chciałbym też dowiedzieć czy ktoś w projekcie 36 l 1 stanowisko garażowe instalował wentylacje mechaniczną z rekuperatorem .



Tak jak City uważam, że to bez znaczenia czy jedno, czy dwustanowiskowy domek. Ważna jest kubatura, przy czym w projekcie jest wpisane brutto z brutto, bo faktyczna to pow. x wys. i będzie około 450 m3. Ważne! nawet przy wentylacji mechanicznej garaż musi mieć wentylację grawitacyjną. Ja na czas oddanie budynku będę miał tak zrobione, a potem zobaczę czy przepnę na mechaniczną czy zrobię nadciśnienie żeby przez grawitacyjną - garażem powoli uciekało powietrze...



Pozdrawiam

[andyspo]

Dzięki panowie za odpowiedź w sumie to tego się spodziewałem ,mało czasu u mnie na bawienie się w strop drewniany ta cała procedura mnie wykończy ,pytanie do Pawła ,problem w tym że jestem w 100% nastawiony na wentylację mechaniczną i nie mam zamiaru budować żadnych kominów wentylacyjnych ,zaciekawił mnie temat garażu ,skąd wiesz, że musi być obowiązkowo went grawitacyjna w garażu ?

[CityMatic]

...........,skąd wiesz, że musi być obowiązkowo went grawitacyjna w garażu ?



Podstawową regulacją, w której znajdują się odnośne przepisy jest:

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. nr 75, poz.690). Wymiana powietrza w pomieszczeniach garażowych powinna być realizowana w sposób zapewniający przede wszystkim bezpieczeństwo użytkownikom tak w warunkach normalnego użytkowania, jak i w przypadku zagrożenia pożarowego.



Przepisy, przepisy, ........przepisy

Pozdrawiam





ps. więcej

http://wentylacja.com.pl/Przepisy-prawne/Wentylacja-gara%C5%BCy-zgodnie-z-przepisami-33008.html

Edytowane 20 Stycznia 2011 przez CityMatic

[pawel_1024]

...... że musi być obowiązkowo went grawitacyjna w garażu ?



Prawdę mówiąc dokładnie nie pamiętam przepisu, ale widzę że City już coś podrzucił

Projekt kupowałem przeszło 2 lata temu i wtedy wiedziałem wszystko na ten temat... ale z tego co kojarzę togeneralnie polecam tak zrobić, bo w garażu:

1. Wg. przepisów bezpieczeństwa nawet w sytuacjach zagrożenia lub awarii wentylacja powinna być sprawna

2. Są, a przynajmniej były przepisy i wytyczne odnośnie wentylacji mechanicznej żeby jej w garażu nie robić.

3. Potwierdziły mi to 2 lata temu różne instytucje: Pani architekt, wydział architektury, kierownik budowy, PINB, firma projektująca wenylacje, firma kominiarska.



Jak już pewnie widziałeś na forum - nie mam u siebie żadnych kominów - wszystkie usunąłem z projektu. Mam 3 otwory w dachu - wywiewki wentylacyjne:

1. Odpowietrzenie kanalizacji: a) musi być żeby nie bulgotało, bo same napowietrzacze nie załatwiają sprawy i b) mam oczyszczalnię ścieków, a to warunek konieczny, żeby w ogóle działała.

2. Wspomniana wentylacja garażu - latem i tak nie działa, chyba że mechaniczna to wymusi, a zimą różnica temperatur powoduje wystarczający ruch powietrza.

3. Wentylacja kotłowni - można powiedzieć - na wszelki wypadek, bo robię pompę ciepła na prąd z II taryfy i teoretycznie nie potrzebuję, ale: a) może będę potrzebował, gdybym chciał w przyszłości inaczej ogrzewać, a np piec gazowy z otwartą komorą spalania tego wymaga lub inny piec (nie zamykam sobie furtki) c) nie jestem pewien czy tego też przepisy nie każą zrobić... d) w urzędach różne mają podejście i po co mam mieć problemy przy odbiorach ...



Chyba mi te 3 wywiewki wystarczą. Mam taką nadzieję



pozdrawiam

[andyspo]

City dzięki za linka tam mnie jeszcze nie było,ja jestem przed rozmowami z moim architektem ,do tego czasu pogadam sobie z wami,u mnie będzie szambo ,bo w planie nie pozwolą na oczyszczalnię panowie jakie planujecie ocieplenie jaką elewację tak jak w projekcie czy indywidualnie jeśli tak to jaki tynk ,czy ocieplacie styropianem czy może decydujecie się na wełnę min ja tak chcę ale jak będzie na końcu zadecydują finanse,city ty masz paliwo stałe czy piec łączysz z solarami i jakiej wielkosci wybrałeś zbiornik na ciepła wodę.

[CityMatic]

City dzięki za linka tam mnie jeszcze nie było,ja jestem przed rozmowami z moim architektem ,do tego czasu pogadam sobie z wami,u mnie będzie szambo ,bo w planie nie pozwolą na oczyszczalnię panowie jakie planujecie ocieplenie jaką elewację tak jak w projekcie czy indywidualnie jeśli tak to jaki tynk ,czy ocieplacie styropianem czy może decydujecie się na wełnę min ja tak chcę ale jak będzie na końcu zadecydują finanse



Styropian Termo-organiki 20cm



,city ty masz paliwo stałe czy piec łączysz z solarami i jakiej wielkosci wybrałeś zbiornik na ciepła wodę.



Piec na gaz ziemny Junkers Kondensacyjny 1f ze zbiornikiem 300l (wymiennik X3) piec/kominek/solar.

Każdy z tych elementów powstanie w trakcie i jeszcze nie jest zatwierdzony(przeze mnie ale...) tak na 80% podłączę jak napisałem (wyjątek może stanowić kominek bo ten chcę podłączyć do rekuperatora)

Pozdrawiam

[andyspo]

CityMatic widzę że na wygodę nie żałujesz ,jak wszystko zgrasz ogrzanie i funkcjonalność domku pozazdrościć ,przeglądałem te wcześniejsze forum bardzo ciekawie ocieplasz poddasze i strop jak możesz prześlij mi 2,3 fotki na [email protected].

Drodzy forumowicze pochwalcie się swoimi elewacjami ,pytanie do KOTA ,który już przyjemnie mieszka ,gdzie zamawiał drzwi wejściowe te za 5tyś ,może ktoś już to wie nich krzyknie adres.

[luke_p]

Piec na gaz ziemny Junkers Kondensacyjny 1f ze zbiornikiem 300l (wymiennik X3)



O,.. możesz napisać dlaczego zdecydowałeś się na ten model? Ja także będę miał piec, przeglądam i przeglądam szukać najlepszej relacji ceny do jakości, bez przeginania z ceną.

[CityMatic]

O,.. możesz napisać dlaczego zdecydowałeś się na ten model? .



Tak dokładnie to :

http://forum.muratordom.pl/showthread.php?149738-Kocio%C5%82-Junkers-Cerapur-Smart-ZSB-14-3C-w-praktyce



A jeszcze bardziej interesuje mnie serwis i dostępność opcji, sterowników no i samo zużycie gazu.

W projekcie jest obliczenie zapotrzebowania na ciepło przez nasze domki więc wszystko wydaje się proste przy doborze pieca który prócz ciepła CO zapewni i CWU.

Dla mnie będzie to 100 % ogrzewanie podłogowe więc kondensacja w tym piecu na pewno będzie następowała, dodatkowo sterownik pogodowy i rekuperator pomogą zaoszczędzić troszkę energii więc powinno być dobrze.

[dominka76]

Witam,

Od dłuższego czasu czytam forum, głównie wątek spokojnej przystani.

Czy jest ktoś z woj.lubelskiego by można było zobaczyć domek??

Zastanawiamy się nad Spokojną Przystanią 36a albo Cis 95.

Dziękuję za info.
