  1. Zwiększyłeś moc grzejników jednocześnie zmniejszając średnicę rur doprowadzających. Wymiana rur powinna pomóc. Pytanie czy pokoje przez takim działaniu grzejników są niedogrzane? Jeżeli nie to bym się nie przejmował- to normalne działanie grzejnika z zaworem termostatycznym. Możesz też zwiększyć przepływ na nastawie wstępnej (jeśli nie jest ustawiony na max)
  2. hajtaler428

    Problem z piecem.

    Układ się ustabilizował - podłoga się dogrzała i nie odbiera tyle mocy. Pod względem schematycznym to jest prawidłowo podłączone ale nie zachowano zasad co do budowy obiegu kotłowego- średnicy rur, samego zaworu 4d(powinno być min 5/4" stal lub Cu 35) . Obieg kotłowy jak najkrótszy a nie tyle zawijasów. Pomimo spełnienia tych warunków nie można mieć pewności że bez pompy kotłowej będzie dogrzany powrót. Na więcej jak masz teraz bym nie liczył No a instalatorzy - cóż takie czasy. Połowa albo więcej opisujących problemy z instalacją na forach to ofiary "renomowanych fachowców"
  3. hajtaler428

    Problem z piecem.

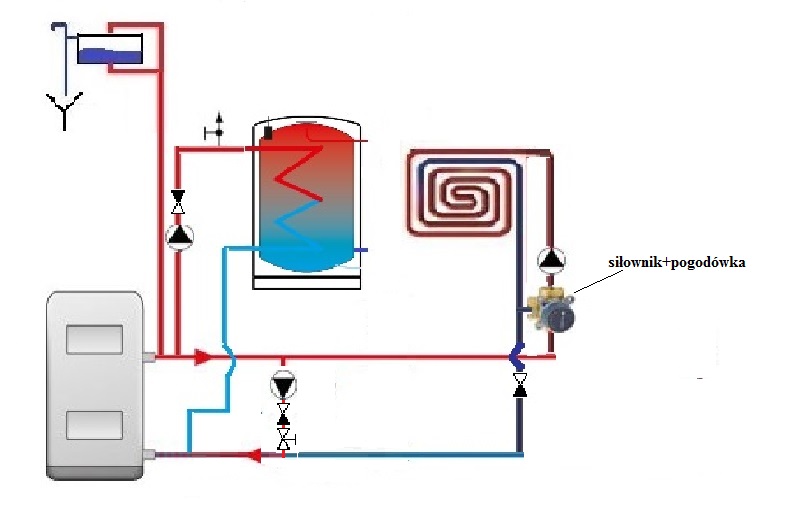

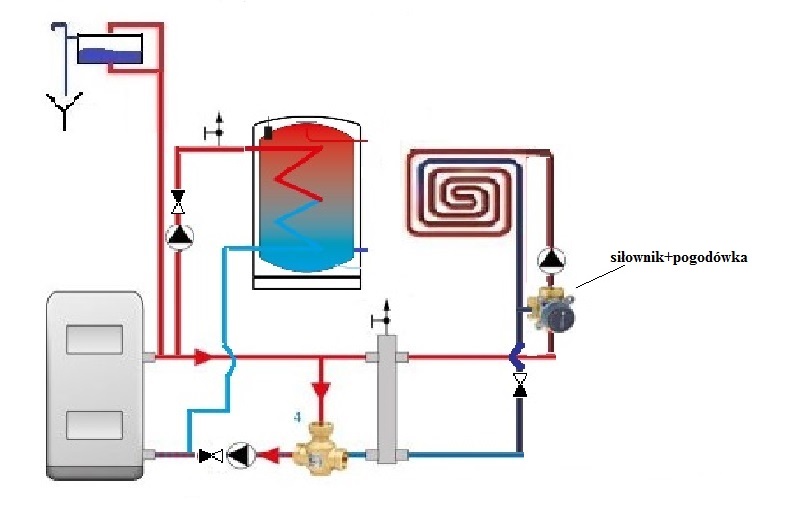

    Obieg kotłowy tam jest chyba Cu22 - masakra. Bez pompy na powrocie to powrót nie będzie dogrzany. Nawet z pompą będzie ciężko uzyskać 60 na powrocie tymbardziej że zawór 4d ma sterować pogodowo temperaturą podłogi. Jak zgodzisz się na pozostawiene 4d to pompa na powrót mędzy zawór a kocioł. Ja proponowałbym Ci przebudowanie układu. Poczekaj ze 2 dni i zgłoś reklamację na podstawie źle zbudowanej instalacji - nie zapewnia minimalnej temp powrotu. Zbudowali instalację która nie spełnia kryteriów których sami wymagają w DTR - chore. 2 możliwości przerobienia układu 1. jeśli sterownik ma opcję obsługi pompy kotłowej to zastosować ją do ochrony powrotu. Na podłogówkę zawór 3d z siłownikiem podpięty pod sterownik i pogodówkę. Jeśli sterownik nie obsługuje pompy kotłowej można ją podłączyć na stałe Tylko odwrotnie CWU tu powinno być wpięte - za pompą kotłowątk jak podłogówka. 2. Jeżeli sterowniknie ma obsługi pompy kotłowej to zawór 3d temperaturowy z wkładką 60st(np esbe VTC lub afriso ATV) z pompą na powrocie do ochrony + sprzęgło i za nim 3d z siłownikiem i pogodówka Tutaj CWU dowolnie - może też byc za sprzęgłem. Zabezpieczenie oczywiście pomijasz. Na schematach nie ma również filtrów i wszystkich zaworów odcinających Zobacz sobie ten temat i jaka piękna produkcja smoły w pelleciaku gdzie brak odpowiedniej temp na powrocie. I też zawór 4d https://forum.info-ogrzewanie.pl/topic/19898-smolenie-w-komorze-popielnika-a-pellet/
  4. Ciekawa teoria. To 59 podawania i 1 przerwy powinno być ok Do autora: jak spalanie przebiega prawidłowo (popiół ok, nie ma spieków, niedopału) to co chcesz ustawieniami zmienić? Tak jak koledzy wyżej pisali brak ocieplenia dachu/stropu to największe straty. Mniejsze straty byś miał przy nie ocieplonej elewacji a ocieplonym dachu. Odwiedź cieplowlasciwe.pl tam dowiesz się ile kasy ucieka do góry
  5. hajtaler428

    Problem z piecem.

    Jak skończą to za późno. Niech Ci wyślą schemat jak to będzie wg nich wyglądać po poprawkach i wstaw go tu.
  6. hajtaler428

    Problem z piecem.

    Tym bardziej że te niektóre przykładowe schematy z DTRki to jakiś kosmos - po 2 zawory 4d w układzie albo zawór 3d na powrocie do ochrony powrotu a dalej w układzie zawór 4d. Kto takie rzeczy wymyśla?
  7. hajtaler428

    Problem z piecem.

    Ale zawór 4d jest w instrukcji jako wymóg czy jest podany przykładowy schemat podłączenia? To ważne Edit: sam poszukałem- zawór 4d jest zalecany jako jedna z opcji. Do ochrony powrotu producent dopuszcza stosowania sprzęgła czy pomp. Producent nakazuje stosować temp powrotu nie niższą 55st. Realnie przy kotle na pellet żeby uniknąć smoły to powinno być nie mniej jak 60-65st. Przy zaworze 4d będzie trudno- to kiepskie i przereklamowane narzędzie. Przy kotle na pellet i jeśli do tego masz instalację mieszaną (grzejniki i podłogówka) najlepsze byłoby sprzęgło albo bufor.
  8. hajtaler428

    Problem z piecem.

    Na 140 mkw i z taką izolacją to ten 12kw jest za duży prawie 2x. Niech ci poprawi tą instalację ten fachman, rozpalaj i ciesz się ciepłem. Jeśli to pierwszy sezon grzewczy po budowie to spalanie będzie większe- mury muszą się wygrzać i musi odparować wilgoć technologiczna. Dobrze wentuluj pomieszczenia. Z czasem spalanie się unormuje P.S. przy kotle na pellet zawór 4d do ochrony powrotu to kiepskie rozwiązanie
  9. Jak napisał kolega foto powyżej. Do tego przykładu (instalacji) to powiedzenie nie bardzo pasuje
  10. To podać Ci numer konta? Mówimy o ekonomi i racjonalnym myśleniu chyba.
  11. Dokładnie- jak masz do przewiezienia kanapę to wynajmujesz busa za 100zl a nie ciężarówkę z naczepą która też to zrobi ale za 500...
  12. To trzeba obliczyć - autor miał podać ile pętli i coś nie podaje więc oszacujmy. Na 130mkw przy użyciu 7mb/mkw i do 90 mb/pętlę wychodzi 10 pętli x 1,5-2l/min x 60 to wychodzi max wymagany przepływ ok 1000l/h. Teraz pytanie czy pompa w kotle ma taką wydajność
  13. Chyba wszystko czytelne na tej fotce tym bardziej że to co ważne jest wyróżnione. O sterowaniu pogodowym pisałem koledze na priv. Chodzilo o sam schemat podłączenia a nie poszczególne elementy instalacji. Taki mieszacz jak na foto (TZM) kolega ma zamontowany teraz i nie jest błędem jako taki. Uniemożliwia"jedynie" automatyczne sterowanie i trzeba to robić ręcznie
  14. Nie wiem gdzie się tego naczytałeś. Sprzęgło służy do rozdzielenia obiegów grzewczych żeby dodatkowe pompy nie pracowały w szeregu z pompą kotłową
  15. Wszystko zależy ile jest pętli, czy nie są za długie (czy nie przekraczają 90mb) i jaka jest wydajność pompy w kotle. Wymagany przepływ obliczasz mnożąc ilość pętli przez max przepływ pętli (2l/min)x60 i masz obliczony wymagany przepływ w litrach na godzinę. Jeżeli wydajność pompy to pokryje to możesz montować bez dodatkowego wyposażenia. Jeśli pompa kotłowa okaże się za słaba to chcąc zamontować kolejną mocniejszą sprzęgło jest konieczne
  16. Powinno być zrobione tak jak na zdjęciu. Interesują Cię tylko poprawione kolorem elementy instalacji. Zaraz za kotłem sprzęgło (to czarne zainstalowane w pionie z odpowietrznikiem). Za sprzęgłem rozdzielenie na dwa obiegi- na grzejniki z pompą i na podłogówkę zawór mieszający (3d) i pompa. We wskazanym miejscu czarną strzałką zawór zwrotny. Na obiegu grzejników zawór zwrotny zaraz za pompą
  17. Sprzęgło służy do rozdzielenia obiegów grzewczych. Nie byłoby potzebne gdyby była sama podłogówka albo same grzejniki(chyba że instalacja byłaby rozległa i pompa w kotle za słaba). Trochę wysiłku z Twojej strony też by nie zaszkodziło - co to jest sprzęgło czy zawór 3d to mógłbyś siędowiedzieć a jak jesteś całkiem zielony to nikt jak w przedszkolu nie będzie wszystkiego od podstaw tłumaczył. Pokaż instalatorowi to zdjecie niech tak zrobi i będzie działać
  18. Na grzejnik na 90% musi iść wyższa temp niż na grzejniki. Na podłogówkę idzie temp ok 30st. Żeby grzejniki o takiej dogrzały pomieszczenie to musiałyby być bardzo, bardzo przewymiarowane. Żawór 3d(trójdróżny) masz - jest to ten po lewej stronie przed pompą ale jest źle podłączony powrót do niego tak jak pisał kolega. I do tego brakuje sprzęgła. Za sprzęgłem dopiero podłączone powinno być podłogowe i grzejniki. Osobna pompa na każdy układ. Tak to powinno wyglądać
  19. hajtaler428

    kryzowanie

    To znaczy że zawór jest bez nastawy wstępnej i nie ma możliwości regulacji przepływu
  20. Generalnie przy kotle kondensacyjnym i układzie mieszanym powinno być zamontowane sprzęgło i za nim oddzielne pompy na grzejniki i podłogówkę.
  21. Ciężko coś napisać bo niewiele widać. Pytanie jaka instalacja ( grzejniki, podłogówka, ile pętli i jakie długie) Po co ten mieszacz i pompa i co to za kocioł
  22. Wszystko zostało już napisane co do poprawy. Zrób wg schematu który dostałaś pomijając podłączenie CWU oczywiście i zabezpieczenia. Dodatkowo do podłogówki masz mieszacz pompowy - lepsze zdecydowanie lepsze sterowanie byłoby przy pomocy zaworu 3d z siłownikiem i sterownika pogodowego. Jeżeli stać Cię żeby doinwestować to warto o tym pomyśleć. Jeżeli nie to musi zostać tak jak jest- pompa w rozdzielaczu ale i tak od bufora do rozdzielaczy osobne rury. Dodatkowo na wyjściu z wężownicy CWU dobrze jak by był TZM 30-65 st(taki jak masz na powrocie) do obniżenia temperatury na odbiory dla zminimalizowania strat
  23. Klapka zzk wytwarza mniejszy opór niż kula zaworu różnicowego. Przyczyną braku grawitacji w obiegu kotłowym jest najprawdopodobniej zredukowanie go do 1" przy jednoczesnym zastosowaniu wielu załamań (kolanek). Instalacja jest zabezpieczona prawidłowo jednak jak wspomniał kolega-lepiej jak w przypadku braku prądu żeby bufor odbierał energię niż DVB ma dolewać zimnej wody do instalacji. Jedyne zastrzeżenie co do zabezpieczenia to odpływ do kanalizacji z zaworu DVB - jest z PP a tam przepływa woda o temp 95+. Chyba że te rury są przystosowane do pracy w takich temperaturach- trzeba to sprawdzić ale to jeden z mniejszych problemów. A "fachowiec" jeżeli nie robił nigdy instalacji z buforem to nie powinien brać roboty albo się wysilić i poszukać w internecie. Na stronie Atmosa są 42 gotowe schematy podłączenia a schemat 11 jest odzwierciedleniem Twojej instalacji więc wszystko na tacy. http://www.atmos.eu/poland/instalace-kotlu-006-dalsi-doporuce-zapojeni Kasę wziął to niech poprawia. Jak masz jakąś umowę z nim na piśmie albo fakturę to możesz straszyć rzeczoznawcą czy sądem. Jak było"na gębę" to raczej droga polubowna a straszenie to ewentualnie zrobieniem złej reklamy jeśli mała miejscowość a gość znany w okolicy.
  24. Wszystko jest tu jasno opisane. Już w pierwszym zdaniu masz że kocioł przeznaczony do pracy w układzie otwartym i podana norma. Dodatkowo wytłuszczone że zabrania się montażu w układzie zamkniętym.
  25. Zzk jest właśnie takim zaworem i jest on na obejściu pompy to nie wiem co chcesz wymieniać
×
×
