Sterownie oswietleniem w belce z g/k

[borys24so]

Witam.

Proszę o poradę . Sprawa wygląda następująco.

W pokoju na 1 ścianie wykonałem belkę w której będę chciał umieścić 5 halogenów led na 220v. Kabel do zasilania tego mam wyprowadzony 3x1,5. Chciałbym za pomocą pilota włączać 2 , 3 lub wszystkie halogeny. Proszę o informacje jak to najprościej zrobić?

1. Czy do każdego halogena poprowadzić osobny przewód?

2. Jaki to ma być przewód?

3. Jakim sterownikiem to połączyć?

4. Ten kabel co wyprowadził elektryk ma tylko ok 10 cm. W jaki sposób go najbezpieczniej przedłużyć? Czy jakąś złączką czy skręcic i zaizolować?



Będę zamykał od dołu tą belkę i dobrze by było na bieżąco poprowadzić kable

[Remiks]

Ad.1 Wystarczy do 1,2 osobno 3 i 4,5

Ad. 3 Np. Zamel z serii Exta Free

Ad. 4 Złączki Wago a i tak tam pójdzie odbiornik sterownika.

Zamykać na głucho raczej nie proponuję trzeba będzie upchać tam odbiornik.

[borys24so]

Remiks nie wiem czy dobrze się zrozumieliśmy z tym zapalaniem.

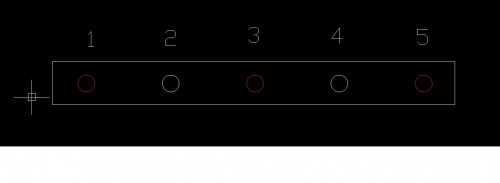

Chciałbym żeby można było zapalić halogeny 1+3+5 (wtedy 2+4 nie świecą) i na odwrót oraz wszystkie razem. Czyli przeciągam 1 przewód do 1,3,5 i drugi przewód do 2,4 ? Dobrze rozumiem?





Co do montażu sterownika to tak jak pisałem przedłużyłbym przewód zasilający tak bym mógł wyjąć go pierwszym oczkiem i wtedy chyba bez problemu dałoby się podłączyć odbiornik do halogenów na zewnątrz i włożyć później wszystko przez otwór do środka?

Edytowane 25 Września 2017 przez borys24so

[Pablo_11]

Ogólnie tak. Czy włożysz - zależy od wymiarów sterownika.

Aczkolwiek pomyślałbym o pociągnięciu przewodów oddzielnie z każdej lampki i dopiero przy sterowniku spięcie tego w grupy. Jak kiedyś będziesz chciał zmienić układ zapalania będzie jak znalazł. Ale to temat do przemyślenia tylko.

[borys24so]

Dzięki za sugestię Pablo_11.

Rozumiem, że do halogenów wystarczy przewód 2- żyłowy? A jakiej grubości?

[Remiks]

Zrobisz jak pisze pablo i będziesz mógł dowolnie to połączyć albo tylko jak sam napisałeś i będziesz miał to co chcesz.

Sterownik dopuszkowy powinno dać się wepchnąć przez otwór ale to takie sobie rozwiązanie, upychanie na siłę.

Przewód 3x1,5 mocowany do stropu lub ściany.

[borys24so]

Dzięki za porady Remiks i Pablo 11. Rozjaśniliście mi sprawę

pozdrawiam

[Pablo_11]

Ja bym się jeszcze zastanowił nad przekrojem kabla - 1,5 mm2 to dość sporo i ciężko się układa - lepiej już jak to linka a nie drut.

Jeżeli będą to halogeny LED to 1,5 jest sporą przesadą, ale nie wiem co mówią o tym przepisy i PN.... To już pytanie do fachowca.

[elpapiotr]

Proszę bardzo - minimalny przekrój przewodu do układania na stałe to 1,5 mm2 Cu. O tym mówi PN-HD 60364-5-523 Obciążalność prądowa długotrwała.

PN mówią nam również, że do przekrojów przewodów dobieramy zabezpieczenia.

I jeżeli przekroje zostaną zmniejszone, należy odpowiednio zmniejszyć wartości zabezpieczeń.

[borys24so]

W 1 wszej belce mam już rozprowadzone przewody dałem tak jak pisał Remiks 3x 1,5 drut. Jednak 2 obwody. Co do rozkładania to mi jako laikowi poszło całkiem sprawnie. Przewody solidnie podwieszone na aluminiowych blaszkach przykręconych przez płyte g/k w stelaż

.

[borys24so]

Mam jeszcze pytanie.

W sypialni będę miał identyczną belkę z halogenami (2 obiegi żarówek). Jednak tam nie jest potrzebne sterowanie bezprzewodowe ponieważ mam 2 łączniki przy łóżku ( po obu stronach łóżka po 1 szt) i dodatkowo przy drzwiach. I pytanie jeśli od zasilania (w tym przypadku od łącznika przy drzwiach) jest poprowadzony do łączników przy łóżku tylko 1 przewód 3x1,5(po drodze idzie to przez bodajże przekaźnik bistabilny) to czy da się sterować 2 obiegami osobno czy tylko włącz wszystko, wyłącz wszystko?

[elpapiotr]

Zgłupiałem.

Co to są dwa obiegi żarówek ?

Coś jak dwa obiegi wody ? Tylko nie wiem, czy otwarte, czy zamknięte.

[borys24so]

Może pętle czy grupy będzie lepiej. Pierwsza to 2 żarówki świecą razem, druga to pozostałe 3 żarówki świecą razem

[Remiks]

Może pętle czy grupy będzie lepiej. Pierwsza to 2 żarówki świecą razem, druga to pozostałe 3 żarówki świecą razem



Jaki bistabilny zainstalowany "typ" i ile żył od bistabilnego w rejon belki?

Bo rozumiem że obecnie bistabilny jest sterowany z tych 3 wył.

[borys24so]

Jaki bistabilny zainstalowany "typ" i ile żył od bistabilnego w rejon belki?

Bo rozumiem że obecnie bistabilny jest sterowany z tych 3 wył.

Jaki typ bistabilnego to nie wiem i nie mogę teraz zobaczyc.

Tak bistabilny sterowany z 3 wył. a w rejon belki poprowadził przewód 3x1,5.

[Remiks]

Jaki typ bistabilnego to nie wiem i nie mogę teraz zobaczyc.

Tak bistabilny sterowany z 3 wył. a w rejon belki poprowadził przewód 3x1,5.

Bistabilny wymienić na np. sekwencyjny BIS-404 jeśli w puszce lub odpowiednik na szynę. Do belki powino być doprowadzone 4X1,5.

[borys24so]

Do belki powino być doprowadzone 4X1,5.

Powinno czy musi być 4x1,5 ?

Jest juz po tynkach więc zostaje mi chyba tylko zamontować w belce odbiornik radiowy i sterować pilotem a te wszystkie łączniki będą tylko służyć jako odcięcie zasilania do odbiornika.



A czy może jakiś ściemniacz można by zastosować? To bym zapalał wszystkie te halogeny, ale mógłbym chociaż przyciemnić.

[Remiks]

Powinno czy musi być 4x1,5 ?

Jest juz po tynkach więc zostaje mi chyba tylko zamontować w belce odbiornik radiowy i sterować pilotem a te wszystkie łączniki będą tylko służyć jako odcięcie zasilania do odbiornika.



A czy może jakiś ściemniacz można by zastosować? To bym zapalał wszystkie te halogeny, ale mógłbym chociaż przyciemnić.

Belka potrzebuje takiego samego oprzewodowania jak żyrandol włączany wyłącznikiem świecznikowym (L^, L*, N, żo), bistabilny świecznikowy działa właśnie jak wyłącznik świecznikowy tylko sterowany jest impulsami z przycisków zwiernych. Ściemniacz tak ale tylko jedno miejsce sterowania.

[borys24so]

W 10 poście tego tematu źle opisałem sytuację. Mianowicie do wyłączników jest poprowadzony przewód 2 x1,5. Idzie on przez ścianę do rozdzielnicy a wraca w rejon belki przewód 3x1,5. Zasilanie ze skrzynki.

Rozumiem, że brakuje mi 1 żyły. Czy nie można wykorzystać w tej sytuacji żyły uziemiającej, która i tak zostaje wolna?

[borys24so]

W 10 poście tego tematu źle opisałem sytuację. Mianowicie do wyłączników jest poprowadzony przewód 2 x1,5. Idzie on przez ścianę do rozdzielnicy a wraca w rejon belki przewód 3x1,5. Zasilanie ze skrzynki.

Ściemniacz tak ale tylko jedno miejsce sterowania.

Rozumiem, że sterowanie ściemniaczem tylko w 1 miejscu, a pozostałe 2 służyłyby do wł.- wył. ?
