Przejście dachowe wentylacyjne

[Regius]

Cześć,



Mam pytanie związane z przejściem wyrzutu powietrza przez dach.

Do tej pory planowałem wyrzut powietrza kanałem wentylacyjnym komina od kominka (kupiłem komin z dodatkowym kanałem wentylacyjnym, żeby podpiąć pod niego rekuperator), teraz widzę, że to wcale nie musi być najlepszy pomysł.



Dach z pełnym deskowaniem, kryty karpiówką w koronkę. Aktualny stan: dach ołacony, na niewielkim kawałku ułożona dachówka.

Czy przy takim zaawansowaniu prac można jeszcze dołożyć przejście dachowe pod wentylację? A jeśli tak to jakie? Czy coś takiego było by odpowiednie?





Jeśli tak to jak najlepiej zrobić obróbkę?

Jutro będę rozmawiał z wykonawcą na ten temat, ale chciałbym najpierw zaczerpnąć języka - możliwe, że pomysł z podstawą/przejściem dachowy niemożliwy do zrealizowanie na obecnym etapie prac lub jest gorszy niż puszczenie wywiewanego powietrza kominem.



Dla założonego strumienia powietrza usuwanego potrzebuję kanału minimum fi 200 (niekoniecznie okrągłego ale o przynajmniej o takim polu przekroju).

Edytowane 17 Czerwca 2018 przez Regius

[Kaizen]

Ale paskudztwo.



Suykaj czegoś w tym stylu



[Regius]

Dzięki za odpowiedź.

Przeglądałem stronę folnetu i wydaje się, że największe jakie mają to fi 150, więc musiałbym wziąć 2 takie i zastosować trójnik 'Y'. Jest jeszcze Scoop, ale tak samo jak kominek dostępny w folnecie jest z plastiku (może mam uprzedzenie to tego materiału ale nie wydaje się zbyt odporny na warunki zewnętrzne).

[Slawko123]

Ale paskudztwo. Suykaj czegoś w tym stylu

ten jest zdecydowanie lepszy

[Kaizen]

Przeglądałem stronę folnetu i wydaje się, że największe jakie mają to fi 150, więc musiałbym wziąć 2 takie i zastosować trójnik 'Y'. Jest jeszcze Scoop, ale tak samo jak kominek dostępny w folnecie jest z plastiku (może mam uprzedzenie to tego materiału ale nie wydaje się zbyt odporny na warunki zewnętrzne).



Są też aluminiowe. Ale nie widzę do karpiówki.

150 powinno wystarczyć - w najgorszym wypadku daj redukcję dopiero przed kominkiem.

[Regius]

Dzięki Panowie za podpowiedzi.

Te 150 mm wydaje mi się troszkę mało (zakładałem maksymalny / projektowy przepływ rzędu 500 m3/h), ale może da się jakoś przełknąć tą stratę miejscową.

Spróbuję się jutro skontaktować ze sprzedawcą, może mają jakieś nomogramy dla tych kominków.

[Kaizen]

Te 150 mm wydaje mi się troszkę mało (zakładałem maksymalny / projektowy przepływ rzędu 500 m3/h),



Będzie tam mieszkać kilkanaście osób? Nie przesadzaj z tym przepływem. A jak to ma być na okoliczność imprezy na trzydzieści osób, to i tak będziesz przy przepływie rzędu 300m3/h miał lepszy klimat, niż na innych domówkach, na których byłeś .



A nawet jak podkręcisz na 500m3/h (o ile faktycznie osiągniesz taki wynik) to jest spora szansa, że jak na czerpni masz te 200mm, to i tak filtry są tak zabrudzone, że wywiew 150mm akurat będzie miał podobne opory. No, chyba że brudzisz w domu tak, że filtry wywiewne są też zabite.

Edytowane 17 Czerwca 2018 przez Kaizen

[Slawko123]

Dzięki Panowie za podpowiedzi. Te 150 mm wydaje mi się troszkę mało (zakładałem maksymalny / projektowy przepływ rzędu 500 m3/h), ale może da się jakoś przełknąć tą stratę miejscową. Spróbuję się jutro skontaktować ze sprzedawcą, może mają jakieś nomogramy dla tych kominków.

500m3/h przy jakim ciśnieniu?

[Regius]

Nie robiłem jeszcze dokładnych obliczeń. Wentylatory, wymiennik i filtry już mam. Z charakterystyki wentylatora wynika, że spiętrzenie przy 500 m3/h przy maksymalnej prędkości obrotowej wynosi około 400 Pa (K3G190-RG19-01).



Jeśli chodzi o straty ciśnienia, to strata na wymienniku wynosi około 160 Pa. Dodatkowo zakładam, że strata na filtrach to około 140 Pa (G3 +F7 - chociaż F7 to może przesada na wywiewie). Strata liniowa na pe-flexach fi 75, liczmy 3-4 Pa / m, najdłuższa nitka na wywiewie to jakieś 20 m +50% na straty miejscowe, czyli dodatkowe 110 Pa. Dochodzi anemostat ze 30 Pa, kanały wyrzutowe dosyć krótkie (z pomieszczenia technicznego na poddaszu przez dach do wyrzutni) + pomiar przepływu na przepustnicy soczewkowej - załóżmy sumarycznie 30 Pa.



Z dosyć pobieżnej kalkulacji zostaje mi jakieś 30 Pa na wyrzutnię.

[Slawko123]

tu masz charakterystyki kominków wentylacyjnych Vilpe. Czerwony kolor to fi 160. Spokojnie Ci wystarczy

[Andrzej Wilhelmi]

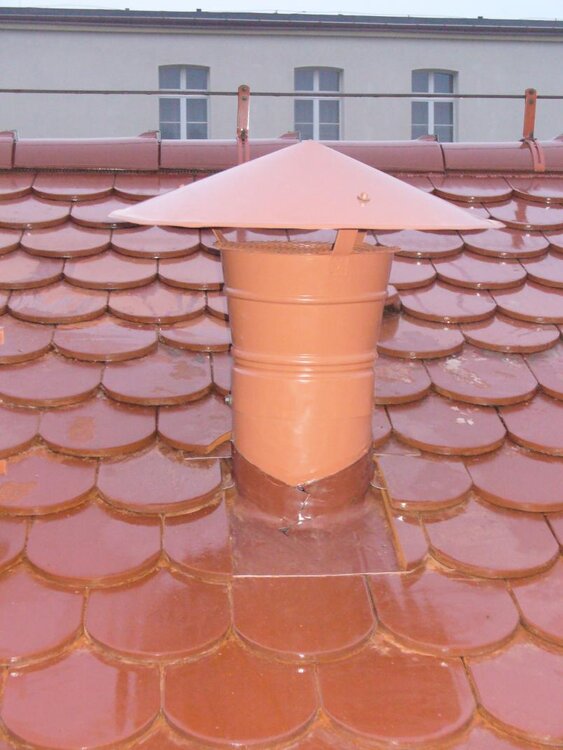

Takie przejście powinno być wykonane z kwasówki. Można je malować proszkowo w kolorze zbliżonym do koloru dachówki. Profesjonalna firma wykona żądaną średnicę na zamówienie. Ten blaszany kołnierz powinien być mocowany na poziomie krycia wstępnego. Na poziomie karpiówki uszczelnienie najlepiej wykonać taśmą ołowianą w kolorze zbliżonym do dachówki. W załączeniu zdjęcie takiego rozwiązanie na jednej z moich realizacji. Obróbka wykonana na nokach z taśmy olowianej. Pozdrawiam.

[Regius]

@Andrzej, dzięki za dokładny opis.



Będę musiał rozeznać temat wśród potencjalnych wytwórców takich przejść dachowych. Na razie mam wycenę przejścia niemalowanego z kwasówki 1200 PLN. Do tego sama wyrzutnia może kosztować drugie tyle ... no i oczywiście dojdzie robocizna związana z montażem.



Na razie powrócił temat wyrzutu powietrza wentylacyjnego przez komin (nieużywany kanał wentylacyjny). Zostawiam sobie jeszcze chwilkę czasu na decyzję, bo dach już pokryty, więc dołożenie kominka to i tak robota dodatkowa dla wykonawcy dachu (mimo, że samorób, to za dach się nie biorę).

[Pytajnick]

Regius...naprawdę musisz mieć rurę 200mm na pięknej karpiówce? I to na dodatek kombinowaną z kwasówki, do wyrzutu WM ? Nie masz opcji wyjścia w innych miejscach?

Takie miejsca nie są bezobsługowe..a ptaszki lubią takie daszki, jak na zdjęciu Pana Andrzeja. 1200 za przejściówkę z blachy?? A mnie się wydawało, że firmowa przejściówka do rury gazowej (*) za ok 700pln jest droga

(*) ta z prawej na górze http://fachowydekarz.pl/tag/dachowka-przelotowa-do-kominow-gazowych/

[pandzik]

Efekt na gotowo straszny.

[Pytajnick]

W temacie kominków do WM.

Jak wasze doświadczenia z perspektywy czasu? Nic się nie skrapla, nie cieknie? Muszą być jakieś specjalne kominki ocieplane czy zwykłe wystarczą ?

Za parę dni kładę dachówki, w projekcie mam wyrzut z reku poprzez dach i muszę się na coś zdecydować.
