Ogrzewanie na alu-pex

[garażowy]

Witam . Potrzebuje abyscie ocenili fachowym okiem ten schemat , czy dobrze dobrałem średnice węży alu pex. I czy pompa może byc na powrocie ?

Aktualnie mam ogrzewanie grawitacyjne ale musze je zmienić na nowe , a ponieważ mam bardzo ograniczone finanse to musze sobie poradzic sam.

Kocioł na koks, bojler oddalony w poziomie od pieca o około 12 metrów , obieg otwarty(nie narysowałem zbiornika)

Za wszelką pomoc bede bardzo wdzieczny.

[kaju]

Witam a gdzie jest naczynie wyrównawcze (rura wznośca i bezpieczeństwa .)?

[garażowy]

Wszystko jest . Nie narysowałem celowo ponieważ chodzi mi głównie o przekroje rur a z naczyniem wyrównawczym sobie poradze bez problemu

[Bertha]

Naczynie wyrównawcze to najważniejszy element zaraz po piecu. Narysuj, a potem ktoś się wypowie w temacie poprawności. To twój interes, twoje bezpieczeństwo, dlaczego my mamy się strzępić po próżnicy?

[garażowy]

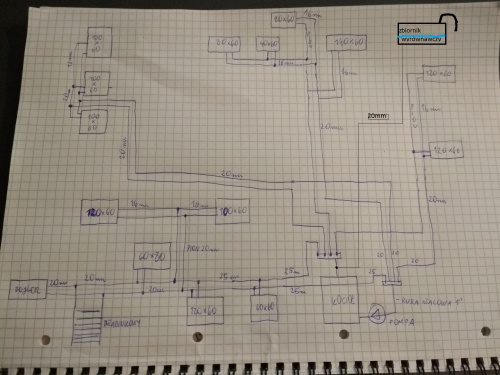

Poprawiłem schemat , dodałem zbiornik wyrównawczy .

[garażowy]

Panowie rzućcie prosze fachowym okiem na tę instalacje i przedstawcie ewentualne uwagi .

[garażowy]

Chodzi głównie żeby ktoś ocenił właściwy dobór średnic rur pex Edytowane 16 Października 2018 przez garażowy

[KAN-therm]

Skoro znasz moce poszczególnych grzejników średnice możesz dobrać sam we własnym zakresie:



http://pl.kan-therm.com/calculators/opory.html

[garażowy]

Nie za bardzo mogę sobie poradzić z tym kalkulatorem , poza tym tam nie ma rury pex

[KAN-therm]

Rury PE-Xc i PE-RT jednorodne (tzn. bez warstwy aluminium) to System KAN-therm Push.

Rury PE-RT/Al/PE-RT czyli tzw. alupex-y (z warstwą aluminium) to System KAN-therm Press.



Podajemy temp. zasilania, spadek temp. a moc dobieramy tak aby opory hydrauliczne wahały się w przedziale 100 do 150 Pa/m.

[garażowy]

Mógłbys mi to wyliczyć z łaski swojej ? Przynajmniej dla tej jednej nitki gdzie na schemacie mam rure 25mm.

[Kondensat]

Mógłbys mi to wyliczyć z łaski swojej ? Przynajmniej dla tej jednej nitki gdzie na schemacie mam rure 25mm.



Jaka będzie temp.zasilania instalacji grzejnikowej?Zasobnik (bojler) nie może być podłączony jako ostatni za grzejnikami,do zasobnika muszą iść oddzielne rury z kotła

w dodatku przy jednej pompie musisz dać przy zasobniku zawór którym można "przydławić"przepływ bo inaczej woda będzie krążyć w obiegu kocioł-podgrzewacz a tym samym nie będzie chciała iść na grzejniki.

Przy pompie na powrocie naczynie musi być dość wysoko nad ostatnim grzejnikiem inaczej będzie wyrzucać wodę z naczynia.Im pompa będzie pracowac na wyższym biegu tym wyżej naczynie.Np.przy pompie 40tce na III biegu naczynie powinno być na wysokości 2,8m nad najwyższym grzejnikiem.

Ryzykowne jest robić pexem przy kotle na paliwo stałe,jak przypadkiem zagotuje to siwy dym z rurami)

Edytowane 18 Października 2018 przez Kondensat

[garażowy]

Temperatura zasilania około 50-65 stopni , kocioł na drewno i koks. Zawory dławiące bedą przy boilerze i na każdym wyjsciu z kolektora .

Odległość bojlera od kotła około 12-13 metrów mierząc w poziomie, dlatego jednak wolałbym uniknąć prowadzenia osobnej nitki do bojlera na taką odległość . .. Czy mozna by to jednak zostawić na jednej nitce i przepływy wyregulować zaworami ? A jak ze srednicami rurek .

Zbiornik wyrównawczy znajduje sie około 3 metry powyżej najwyższego grzejnika.

[Kondensat]

Rura PEX fi.25 jest w stanie zasilić grzejniki o łącznej mocy 9,5kW przy temp.zasilanie 65 powrót 50

[garażowy]

Czyli mam rozumieć że w moim przypadku powinna być wystarczająca ?

[Kondensat]

Czyli mam rozumieć że w moim przypadku powinna być wystarczająca ?



A tego to nie wiem,zależy ile grzejników i jakiej mocy(przy tej temp.zasilania i powrotu) "wisi" na tej rurze

[garażowy]

A jaką moc ma wężownica bojlera ? I czy jednak mógłby on zostać na końcu tej nitki . Bojler 150 litrow

[Kondensat]

Bojler na osobnych rurach i jak to wszystko ma chodzić na jednej pompie to przy bojlerze powinien być zawór grzybkowy do regulacji przepływu.Nie może być podpięty jako kolejny grzejnik nic z tego nie będzie nikt tak nie robi..I tak będą problemy ze zrównoważeniem hydraulicznym tej "ośmiornicy" Do naczynia rura stal 1" lub Cu 28 Edytowane 21 Października 2018 przez Kondensat

[garażowy]

Bojler znajduje sie od pieca w odległości około 12 metrów , wolałbym jednak uniknąć prowadzenia dodatkowej nitki. Dodam ze dotychczas instalacja była grawitacyjna i bojler był w tym samym miejscu i jakos działało więc gotów jestem zaryzykować . Jaką moc może mieć wężownica z bojlera ?

[garażowy]

Może jeszcze ktoś inny by się wypowiedział w temacie ?
