Witam.

Chciałem zainstalować sygnalizację działania bramy wjazdowej (taka pomarańczowa, błyskowa lampka led).

Zakupiłem lampę i pomyślałem, ze jeśli ma działać w momencie działania bramy to zasilanie należy pociągnąć od siłowników. Niestety, nie udało się:

- po odłączeniu kabla od silnika siłownika nie było w ogóle napięcia w żadnym z 4 przewodów;

- po podłączeniu siłownika i wpięciu się z lampką "na krótko" siłownik działa a lampka nie świeci;

- miernik w momencie działania siłownika pokazuje jakieś dziwne, szybko się zmieniające wartości napięcia.

Siłowniki to jakieś Geniusy ale naklejki już nieczytelne (mają ponad 7 lat). Wrzucam zdjęcie.



Rozumiem, że pomysł z zasilaniem od siłownika nie wypali ? W takim razie może z centralki ?

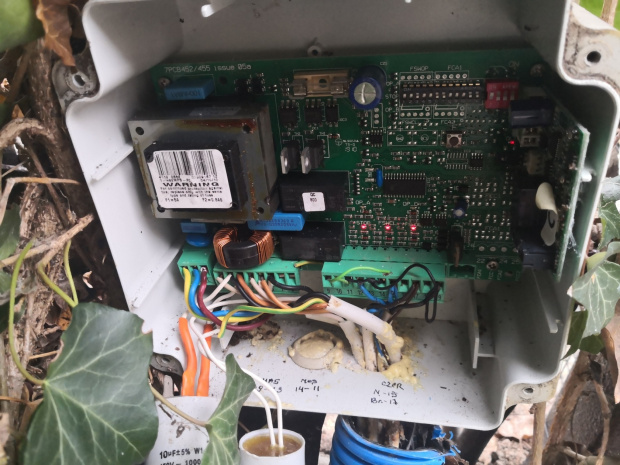

Wewnątrz wygląda ona tak jak na zdjęciu. Proszę o podpowiedź gdzie szukać zasilania, które pojawia się dopiero po naciśnięciu przycisku pilota i zawiera się w przedziale 12-230V.







Odnośnik do komentarza
https://forum.murator.pl/topic/258662-sygnalizacja-dzia%C5%82ania-bramy/
Udostępnij na innych stronach

Sygnalizacja działania to jest pryszcz, bo widzisz ze się otwierają. Ważniejsza jest sygnalizacja położenia skrzydła - zamknięte czy uchylone. Jeśli uchylone to powinien być sygnał w domu i/lub na phonika. Tu jest pole do popisu dla kreatywnych elektroników.
Odnośnik do komentarza
https://forum.murator.pl/topic/258662-sygnalizacja-dzia%C5%82ania-bramy/#findComment-7861758
Udostępnij na innych stronach

Sygnalizatora w żadnym razie nie wolno podłączyć do siłownika. Musi być do tego osobne wyjście na centrali sterującej. Instalator nigdzie wyprowadził przewodu do sygnalizatora?



U góry po lewej na płycie sterownika jest model, poszukaj schematu w internecie po tym numerze lub napisz tutaj bo na zdjęciu nie widać.



Na zdjęciu w środkowym peszlu stoi woda? Przecież to nie są kable nadające się do leżenia w wodzie.



Jeśli masz miernik i odpowiednie umiejętności to możesz sprawdzić czy napięcie na sygnalizator nie jest czasami na dwóch wolnych pinach w środkowym złączu. Jeśli jest napięcie to musisz zmierzyć jak wysokie ono jest. Lampy mogą być na 12, 24 i 230V a instrukcja by się przydała bo w wielu centralach jest możliwość wyboru trybu zasilania.



Edit , powiększyłem i już zobaczyłem to 455 dokładnie na tych pinach co napisałem jest wyjście na lampę 230V. Lampę 24v podłączasz do 18 i 20 ale z nią będzie ciężko i rzeźbienie, bo instalator nie zostawił złączki.

Edytowane przez KDWJ
  • Like 1
Odnośnik do komentarza
https://forum.murator.pl/topic/258662-sygnalizacja-dzia%C5%82ania-bramy/#findComment-7862138
Udostępnij na innych stronach

Sygnalizacja działania to jest pryszcz, bo widzisz ze się otwierają.



Tak się akurat składa,że w mojej sytuacji wieczorem nie widać stojąc autem na ulicy. Stąd pomysł na sygnalizację.





Na zdjęciu w środkowym peszlu stoi woda? Przecież to nie są kable nadające się do leżenia w wodzie.

To nie peszel z wodą tylko fragment jednego z kondensatorów ;-)



Edit , powiększyłem i już zobaczyłem to 455 dokładnie na tych pinach co napisałem jest wyjście na lampę 230V....

Bardzo dziękuję za podpowiedź. Sprawdzę dziś czy zadziała i dam znać.

Odnośnik do komentarza
https://forum.murator.pl/topic/258662-sygnalizacja-dzia%C5%82ania-bramy/#findComment-7862747
Udostępnij na innych stronach

Który to rocznik bramy, że nie ma lampy elektrycznej?



Podejrzewam, że podobnie jak dom, który został wybudowany w 2013r. Ja go kupiłem 3 lata temu i tego gadżetu nie było.



Ale już jest ! :-)



Dziękuję w tym miejscu za pomoc i podpowiedzi. Dziś na spokojnie podłączyłem wszystko zgodnie z instrukcją i lampa sygnalizacyjna działa elegancko. Faktycznie - złącza 7 i 8 są do tego przeznaczone (zasilanie 230V).



A przy okazji jak już czytałem instrukcję to zwróciłem uwagę, że dzięki złączom 18 i 21 mogę zdalnie sterować elektrozaczepem zamka np. furtki. Akurat planowałem coś takiego zrobić przewodowo ale jeśli jest możliwość z centralki...

Poprawcie mnie jeśli coś źle rozumiem: podłączam elektrozaczep do tych styków, dokodowuję osobnego pilota lub kolejny przycisk na dotychczasowym pilocie bramy i jestem w stanie zdalnie otwierać zamek furtki. Czy tak ?

A jeśli wszystko ma szansę zadziałać to skąd wziąć brakujące złączki na piny 20,21 ? Można gdzieś dokupić ?

Edytowane przez Nastar
Odnośnik do komentarza
https://forum.murator.pl/topic/258662-sygnalizacja-dzia%C5%82ania-bramy/#findComment-7863153
Udostępnij na innych stronach

Musisz dokładnie przeczytać instrukcję. Może to być tylko sterowanie elektrozaczepem bramy, gdyż zdarzają się bramy dodatkowo ryglowane. Być może da radę na przełącznikach ustawić żeby to był zupełnie oddzielny program ale tak jak pisałem instrukcja - opis microswitchów.
Odnośnik do komentarza
https://forum.murator.pl/topic/258662-sygnalizacja-dzia%C5%82ania-bramy/#findComment-7865158
Udostępnij na innych stronach

W instrukcji niewiele na ten temat jest niestety. Tylko info, że określone wyjścia służą do obsługi elektrozaczepu i jak się go podłącza.

Ale w ostateczności po prostu spróbuję doświadczalnie to sprawdzić.

I tu drugie pytanie - jak wygląda procedura kodowania pilota tak aby uruchamiał tylko to wyjście na elektrozaczep ?

Czy koduję nadajnik radiowy czy całą centralkę ?

Odnośnik do komentarza
https://forum.murator.pl/topic/258662-sygnalizacja-dzia%C5%82ania-bramy/#findComment-7866146
Udostępnij na innych stronach
