Dzięki za dotychczasowe informacje i porady. Będę już wiedział co nieco jak rozmawiać z wykonawcą i czego zażądać.



- FR 3-, nie 4-polowy

Ja powinienem dać 4-polowy?



- urządzenia podłączone na stałe bez RCD, co się chwali, bo prawidłowe

Czyli RCD powinno być gdzieś "wcześniej" w układzie zamiast przy odbiornikach? Czy w ogóle nie powinno ich być???



- obecność RCD 2-polowych

Powinny być u mnie czy nie?



- nie ma tam RCD do obwodów oświetlenia, alarmu

To dobrze czy źle?



- niepotrzebne RCD do ośw. kuchni

Czyli do żadnego oświetlenia nie dajemy RCD?



- wymagane i konieczne RCD do wszystkich obwodów łazienki

Do każdego obwodu oddzielne RCD?



Pytam, bo chciałbym pokazać wykonawcy jakiś wzorcowy schemat albo projekt, żeby się na tym koniecznie wzorował na etapie rozplanowania elementów systemu.



Znalazłem jeszcze coś takiego jak niżej.



[elpapiotr]

Witam.

Wychodzi na to, ze moje wcześniejsze, wczorajsze pisanie nie dotarło do kolegi. Dla elektryka jest to jasne, dla laika już nie koniecznie.

Przecież wspomniałem, że zastosowanie określonych zabezpieczeń wymusza układ sieci zasilającej, ale także przepisy (których bardzo co niektórzy nie lubią).

Dla przykładu :

- jeżeli FR 4-polowy, to już 3L+N

- u kolegi nie ma kryterium "urządzeń podłączonych na stałe" i nie wymagających RCD. Tu jest specyfika układu, w jakim pracuje sieć zasilająca.

- u kolego wszystkie obwody maja mieć RCD, a ile i jakie - decyduje ktoś mądrzejszy od tego pana magistra z projektu. Mądrzejszy w sensie wiedzy praktycznej, nie z teorii, który przy okazji tego nieszczęsnego projektu daje kabel 4x10 Cu + bednarkę od tablicy licznikowej.

Przecież toto nie ma pojęcia o Prawie Budowlanym.

Edytowane 3 Maja 2020 przez elpapiotr

[Robinson74]

A wracając do bruzdowania, to prowadząc kable pod betonowym stropem i po betonowych ścianach, to czy też wykonujecie bruzdowanie?

Na jaką głębokość?

Czy inne kable stosujecie w przypadku bruzdowania, a inne bez bruzdowania (ydyp, ydyt, itd.)?



I jeszcze jedno. Rozumiem, że "zakaz" prowadzenia kabli elektrycznych po podłogach wiąże się ze znacznym zwiększeniem ilości kabli prowadzonych po stropach i po ścianach?



Coś takiego jak na tym rysunku?



Edytowane 5 Maja 2020 przez Robinson74

[agb]

Nie wiedziałem jeszcze bruzdowania w żelbetowym stropie. W ogóle trudno będzie znaleźć chętnego do bruzdowania w żelbecie.

[Robinson74]

OK, czyli na stropach i na ścianach żelbetowych puszczamy po wierzchu. Edytowane 9 Maja 2020 przez Robinson74

[elpapiotr]

Pokazany rysunek dotyczy zaleceń i stref układania przewodów na ścianach i sufitach, według "normy" N SEP-E-002 (która jest de facto uzupełnieniem i wewnętrznym opracowaniem COSiW SEP wieloarkuszowej PN 60364).

Po podłogach raczej przewodów nie układamy, chyba że w odpowiednich korytkach/kanałach instalacyjnych.

[Robinson74]

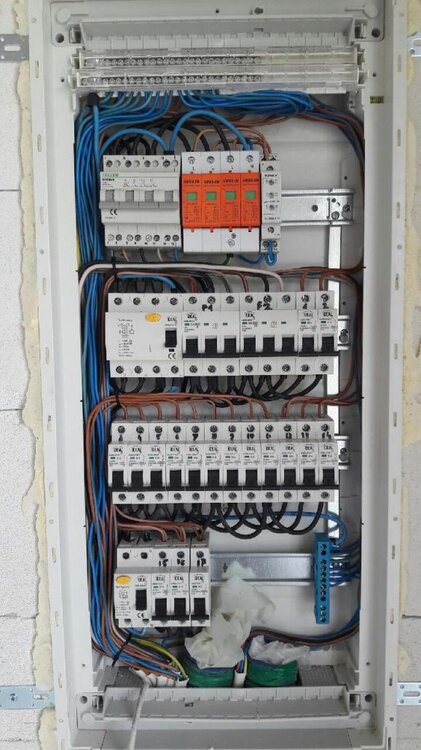

Niech Ci prześle zdjęcia uzbrojonej przez niego rozdzielnicy.







Jest dobrze?

[elpapiotr]

Witam.



Jako typ rozłącznika?

Jaki typ ochronników przepięciowych?

Dlaczego w/w są u góry, skoro zasilanie (i połączenie z GSW) jest od dołu?

W jaki sposób połączone sa ze sobą przewody fazowe podłączone po 2, po 3 na aparatach?

Jaka IPZ L-PE?



No i standard : RCD 4-polowy do prawie wszystkich obwodów.

W razie W będzie szukania, który N, PE do którego L w obwodzie. Nie miał wsuwek numerycznych na żyły przewodów?

[marcin225]

Osprzęt Kanluxa, ochronnik ADELID za 160 zeta Rzekłbym , że taniej się chyba już nie da Rozdzielnica jak u typowego elektryka od domków ... Te pytania Kolegi wyżej nie mają sensu bo musiałby na nie ten elektryk odpowiedzieć (Inwestor się nie zna przecież ) a jak się o to Inwestor zapyta to usłyszy sakramentalne" PANIEEEE od 30 lat tak robię i jest dobrze!!" .

[elpapiotr]

Nie ma sakramentalnych odpowiedzi.

(Swoją drogą ten ADELID to tylko miejsce zajmuje w rozdzielnicy)

Co do pytań :

Typ rozłącznika - przecież na nim pisze, ja nie dam rady odczytać.

Co do IPZ - he he - gdzie dokumentacja, protokół pomiarów i oświadczenie, że o opisach aparatów nie wspomnę?



Reszta bez zmian.

[Robinson74]

PANIEEEE od 30 lat tak robię i jest dobrze!!" .

Tak nie powie, bo pewnie ma niewiele więcej lat.



Osprzęt Kanluxa, ochronnik ADELID za 160 zeta Rzekłbym , że taniej się chyba już nie da .

OK, a osprzęt jakich firm byłby ze średniej półki?



I co w takim razie powinno być w miejsce ochronnika ADELID?

Edytowane 9 Maja 2020 przez Robinson74

[Kaizen]

I co w takim razie powinno być w miejsce ochronnika ADELID?



dlaczego nie warto dopłacać do iskiernika (to ostatnie podchwytliwe )







Piękną pętlę indukcyjną zrobił. Jak pojawi się przepięcie, to zaindukuje prądy w całej rozdzielnicy. Jak uziom i WLZ wchodzą od dołu, to jak najkrótszymi przewodami trzeba je pospinać z ochronnikiem.



Jakieś cienkie wydają mi się kabelki wychodzące z rozłącznika.



Różnicówek potrzebujesz kilka, żeby nie stawała się ciemność przy każdym upływie we wszystkich obwodach.

Mi kiedyś różnicówkę wybijała w altanie zawilgocona terma - raz na ileś wyłączeń (nie włączeń). Tam raptem kilka obwodów na krzyż - a dojść nie było łatwo, bo to upływ przez ułamek sekundy i nie za każdym razem. Przy takiej rozdzielnicy byłoby niezłe dochodzenie. I pewnie długo miewałbyś ciemność i rozmrożoną lodówkę.

Przyoszczędzil też na bloku rozdzielczym i listwach grzebieniowych - a potem rzeźbił upychając wiele przewodów w jednym złączu co nawet przy tulejach nie jest pewne a co dopiero jak to zrobił "na żywca".

[marcin225]

Jest i on. Znawca elektryki

[Apacer]

taka prawda, wielu przewodów w jedno zabezpieczenie nie powinno się wciskać, bez zaprasowania na nich tulejki metalowej (nie mówię tu o HI do linek).

[marcin225]

Tak nie powie, bo pewnie ma niewiele więcej lat.





OK, a osprzęt jakich firm byłby ze średniej półki?



I co w takim razie powinno być w miejsce ochronnika ADELID?



Firm , które się od lat w tym osprzęcie specjalizują jak chociażby Eaton. Ale równie dobrze może to być Legrand, Schneider, ABB...

W miejsce ochronnika powinien być ochronnik kombinowany np DehnShield .

[agb]

I Hager, który obecnie od eatona mocno cenowo nie odstaje.

[Robinson74]

Znaczy Hager też OK?

Odstaje cenowo w którą stronę?

[agb]

Jest ok. Kiedyś był droższy od eatona, ale teraz cenowo się zbliżyły.

[Robinson74]

Pisząc o firmach typu Eaton, Legrand, Schneider, ABB, Hager, macie na myśli głównie osprzęt tablicy rozdzielczej czy także reszta instalacji?



W miejsce ochronnika powinien być ochronnik kombinowany np DehnShield .

OK, w takim razie zażyczę sobie "kombinowany", ale jaka jest jego zaleta w stosunku do "zwykłego"?

Może być wytłumaczone ludzkim językiem (dla mnie) albo fachowym (dla tego potencjalnego wykonawcy).

[agb]

Co na masz na myśli pytając o resztę instalacji?
